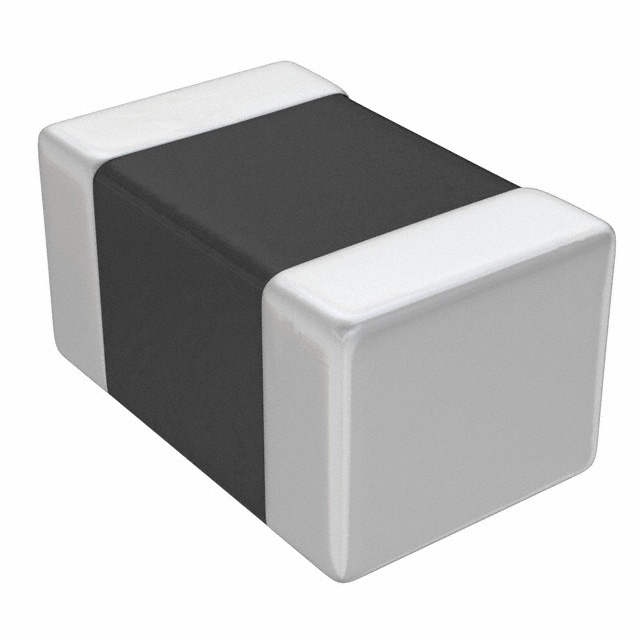

Z0805C150ASMST

产品分类: EMI滤波器
厂牌: KEMET
产品描述: 1.2A 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: 10B-3528372-4
供应商: 国内现货
标准整包数: 10
KEMET EMI滤波器 Z0805C150ASMST

Z0805C150ASMST概述

    KEMET Z-SMS 信号线多层铁氧体芯片电感器

    产品简介


    KEMET Z-SMS 信号线多层铁氧体芯片电感器是专为数字产品时钟线和通用信号线上的高频噪声抑制而设计的理想元件。其小巧的尺寸非常适合于对空间和高度要求严格的移动设备。内部采用银印刷层结构,形成闭合磁路,起到磁屏蔽作用,从而减少热量产生和串扰现象。通过使用不同的材料,可以进一步增强特定功能和特性:
    1. 材料“A”用于宽带噪声抑制。
    2. 材料“B”用于20 MHz以上噪声抑制,增加衰减效果。
    3. 材料“C”用于100 MHz以上的高频噪声抑制。
    4. 材料“D”用于约200 MHz的噪声抑制,符合电磁兼容性(EMC)标准。
    5. 材料“E”用于强烈抑制低频范围内的无用共振。
    6. 材料“F”用于LSI电源供应附近的噪声抑制,是材料“A”的低直流电阻版本。

    技术参数


    - 阻抗范围(100 MHz时):10 – 2,500 欧姆
    - 阻抗容差(100 MHz时):±25%
    - 额定电流范围:0.1 – 1.5 A
    - 直流电阻范围:0.03 – 1.5 欧姆
    - 工作温度范围:-55°C 至 +125°C(包含自温升)

    产品特点和优势


    - 微型低轮廓:适合空间受限的应用。
    - 无需接地:具有灵活电路设计的优点。
    - 防干扰:防止移动系统内电路间的干扰。
    - 宽范围阻抗值:阻抗值从10欧姆到2,500欧姆。

    应用案例和使用建议


    - PC、平板电脑及周边设备:用于确保数据传输过程中的稳定性和可靠性。
    - 接口和电缆连接器:提高信号质量和稳定性。
    - 移动和便携设备:提高设备在有限空间内的整体性能。
    对于实际应用,用户可以根据具体需求选择合适的材料类型和阻抗值。例如,在需要抑制低频范围内无用共振的应用中,可以选择材料"E";而在需要处理高速信号线如时钟线的应用中,则可选择材料"C"。

    兼容性和支持


    所有KEMET Z-SMS 铁氧体芯片电感器都符合RoHS和REACH标准,这意味着它们不含任何有害物质,可以广泛应用于环保要求较高的项目中。此外,制造商提供了详细的使用说明和技术支持,确保用户能够顺利集成这些产品到现有设计中。

    常见问题与解决方案


    1. 问题:如何选择合适的材料类型?
    - 解答:根据具体应用需求选择不同材料。材料“A”适用于宽带噪声抑制,材料“C”则适用于高频率信号线路。
    2. 问题:如何处理过高的热效应?
    - 解答:合理选择材料和阻抗值,并确保良好的散热条件,避免长期过载使用。
    3. 问题:如何确定最佳阻抗值?
    - 解答:根据具体应用需求及信号特性选择适当的阻抗值。通常,阻抗值越高,抑制效果越好。

    总结和推荐


    KEMET Z-SMS 信号线多层铁氧体芯片电感器以其紧凑的体积、广泛的阻抗选择和优异的噪声抑制能力,成为许多数字设备的理想选择。它特别适合那些需要在狭窄空间内实现高效噪声控制的应用场合。综上所述,强烈推荐这一系列产品。

Z0805C150ASMST参数

参数
额定电压-DC -
截止频率 -
电路技术 -
电容值 -
额定电流 1.2A
电感值 -
ESD保护 -
通道数 -
中心频率 -
电阻 -
滤波器阶数 -
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

Z0805C150ASMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0805C150ASMST数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET Z0805C150ASMST Z0805C150ASMST数据手册

Z0805C150ASMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
