Z0201C330CSMST

产品分类: EMI滤波器
厂牌: KEMET
产品描述: 150mA 0201 贴片安装 600μm*300μm*300μm
供应商型号: N-Z0201C330CSMST
供应商: 云汉优选
标准整包数: 15000

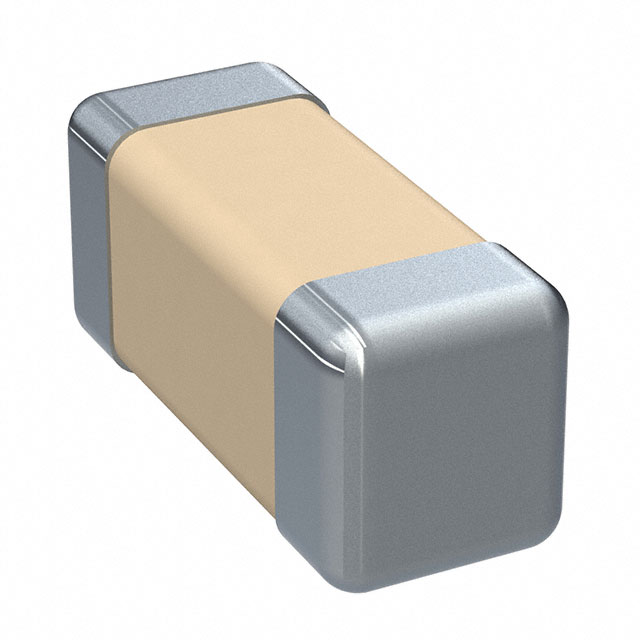

KEMET EMI滤波器 Z0201C330CSMST

Z0201C330CSMST概述

    Ferrite Beads: Signal Line Multilayer Ferrite Chip Beads Z-SMS



    产品简介




    KEMET Z-SMS Signal Line Multilayer Ferrite Chip Beads 是专为数字产品的时钟线及一般信号线设计的高频噪声抑制器。由于其体积小巧,特别适合应用于需要严格空间限制的移动设备中。内部采用银印刷层结构形成闭合磁路,从而起到磁屏蔽作用,降低发热和串扰现象。


    技术参数




    - 阻抗范围:10 至 2,500 Ω
    - 阻抗容差:±25%
    - 额定电流范围:0.1 至 1.5 A
    - 直流电阻范围:0.03 至 1.5 Ω
    - 工作温度范围:-55°C 至 +125°C(含自温升)

    不同的材料使芯片电感器具有不同的特性和功能:

    1. 材料 "A":适用于宽带噪声抑制,低 R-XL 频率交叉点和大电阻部分作为阻尼函数,抑制不必要的共振,保持信号完整性。
    2. 材料 "B":适用于 20 MHz 以上的噪声抑制,增加衰减。特别适合视频信号线。
    3. 材料 "C":适用于 100 MHz 以上的高频噪声抑制。对于高速信号线,特别有效于时钟线。
    4. 材料 "D":适用于 200 MHz 左右的噪声抑制,符合 EMC 规范。
    5. 材料 "E":用于从低频范围强烈抑制不必要的共振,相比材料 "A" 具有更低的 R-XL 频率交叉点版本。
    6. 材料 "F":用于 LSI 电源的噪声抑制措施。这是材料 "A" 的低直流电阻版本。


    产品特点和优势




    - 微型和低轮廓:节省空间的设计非常适合移动设备。
    - 无需接地:灵活电路设计的优势。
    - 防止移动系统内的电路干扰:提高系统稳定性。
    - 宽泛的阻抗值范围:阻抗值从 10 Ω 到 2,500 Ω。
    - 高耐受性:在恶劣环境下依然可靠。


    应用案例和使用建议




    Z-SMS 可广泛应用于个人计算机、平板电脑及其外围设备,接口和接插件,以及便携式和移动设备中。例如,在一台高精度视频采集设备中,Z-SMS 可以显著提升视频信号的质量,通过抑制高频噪声来保持信号的完整性和清晰度。

    使用建议:

    - 在高频信号线上,优先选择材料 "C" 或 "D",以确保在 100 MHz 或 200 MHz 以上的噪声得到有效抑制。
    - 在低频信号线上,选择材料 "A" 或 "E",特别是对于需要强抑制共振的应用。
    - 确保适当的安装位置,减少外部电磁干扰的影响。


    兼容性和支持




    所有 KEMET Ferrite Beads 都符合 RoHS 和 REACH 标准,这意味着它们是环保的。产品提供卷带包装(Tape & Reel),方便自动化生产和组装。制造商提供了全面的技术支持和维护服务,确保用户在使用过程中能够得到必要的帮助和支持。


    常见问题与解决方案




    1. 问题:高频噪声未被完全抑制。
    - 解决办法:检查材料选择是否合适,建议选用材料 "C" 或 "D"。
    2. 问题:设备过热。
    - 解决办法:确认设备的工作环境在规定的温度范围内,并且安装位置合理,避免热源干扰。
    3. 问题:信号完整性受损。
    - 解决办法:使用材料 "A" 或 "E",这些材料有较好的阻尼功能,有助于保持信号完整性。


    总结和推荐




    KEMET Z-SMS Signal Line Multilayer Ferrite Chip Beads 是一款高性能、多功能的噪声抑制器,适合多种应用场合。其小巧的体积、宽泛的阻抗值范围以及高效的噪声抑制能力使其成为众多应用的理想选择。无论是高精度的视频信号还是其他类型的信号线,Z-SMS 都能提供可靠的保护。因此,我们强烈推荐这一款产品。

Z0201C330CSMST参数

参数
电路技术 -
额定电流 150mA
电阻 -
滤波器阶数 -
电容值 -
通道数 -
中心频率 -
ESD保护 -
截止频率 -
电感值 -
额定电压-DC -
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
包装方式 卷带包装

Z0201C330CSMST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0201C330CSMST数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET Z0201C330CSMST Z0201C330CSMST数据手册

Z0201C330CSMST封装设计

查看详情并下载
Symbol
Footprint
3D Model
