ALC80A331EB400

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 330μF 400V ±20% 384.2mΩ@ 100Hz 9000h@ 105°C 2.07A@ 100Hz,5.16A@ 10 kHz 卡入式安装,按扣安装,通孔安装 40mm*30mm*32mm
供应商型号: N-ALC80A331EB400
供应商: 云汉优选
标准整包数: 1

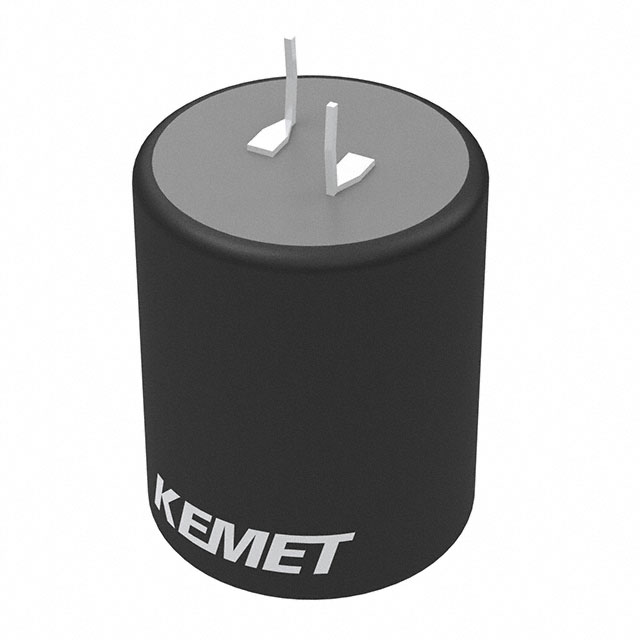

KEMET 铝电解电容 ALC80A331EB400

ALC80A331EB400概述

    KEMET ALC80 High CV Snap-in Aluminum Electrolytic Capacitors

    1. 产品简介


    KEMET ALC80系列是高CV值(电容电压比)的直插式铝电解电容器,具备卓越的性能和可靠性。这些电容器提供了多种尺寸和电压等级的选择,适用于广泛的工业应用场景。其独特的设计确保了体积效率的最大化,能够在更小的封装内提供更高的电容值。

    2. 技术参数


    - 电容范围: 68μF到240,000μF
    - 额定电压: 25VDC至500VDC
    - 工作温度: -40°C到+105°C
    - 储存温度范围: -55°C到+105°C
    - 耐久寿命: 在+105°C下可达9,000小时(取决于电容值)
    - ESR (等效串联电阻): 高纹波电流
    - 漏电流: I = 0.003 CV 或 6,000 µA,取较小值(C为额定电容,V为额定电压)
    - 振动测试: 符合IEC 60384-4标准,通过3个方向的振动测试

    3. 产品特点和优势


    - 体积效率: 最大电容能力在一个更小的体积内实现
    - 长寿命: 在+105°C下可达9,000小时
    - 高纹波电流能力
    - 优秀的浪涌电压能力
    - 材料认证: PET套管和Lexan圆盘已获UL认证
    - 定制选项: 可根据要求提供优化设计

    4. 应用案例和使用建议


    - 典型应用: 逆变器、频率转换器、电机驱动、电源供应系统、充电站、牵引系统、焊接设备、空调系统等
    - 使用建议: 根据具体应用需求选择合适的额定电压和电容值,遵循制造商推荐的安装指南,确保良好的散热效果

    5. 兼容性和支持


    - 兼容性: 具备标准化的引脚配置,易于与其他电路板组件配合使用
    - 支持: KEMET提供详尽的技术文档和支持服务,包括在线生命周期计算器工具,帮助用户预测使用寿命

    6. 常见问题与解决方案


    - 问题: 电容值超出容差范围
    - 解决方法: 确认工作条件符合手册规定,检查环境因素如温度变化
    - 问题: 漏电流过大
    - 解决方法: 检查是否有短路现象,确保安装正确,避免过热
    - 问题: ESR过高
    - 解决方法: 确认负载匹配,避免长时间处于超负荷状态

    7. 总结和推荐


    KEMET ALC80系列电容器凭借其卓越的体积效率、长寿命及高可靠性,成为众多工业应用的理想选择。它在各种环境下的优异表现,使其在电力系统、工业控制等领域中具有广泛的适用性。建议在需要高可靠性的工业环境中使用。
    综上所述,KEMET ALC80系列电容器因其出色的技术参数、稳定的性能和广泛的应用领域,非常适合在各种工业场合使用。

ALC80A331EB400参数

参数
电容值 330μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 384.2mΩ@ 100Hz
纹波电流 2.07A@ 100Hz,5.16A@ 10 kHz
工作寿命 9000h@ 105°C
长*宽*高 40mm*30mm*32mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ALC80A331EB400厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ALC80A331EB400数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ALC80A331EB400 ALC80A331EB400数据手册

ALC80A331EB400封装设计

查看详情并下载
Symbol
Footprint
3D Model
