PEH200PO5220MU2

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 22mF 100V ±20% 15mΩ@ 100Hz 15000h@ 85°C 19.3A@ 100Hz 底座安装,螺纹安装 66.6mm*109.2mm*107mm
供应商型号: 1679483
供应商: 海外现货
标准整包数: 1

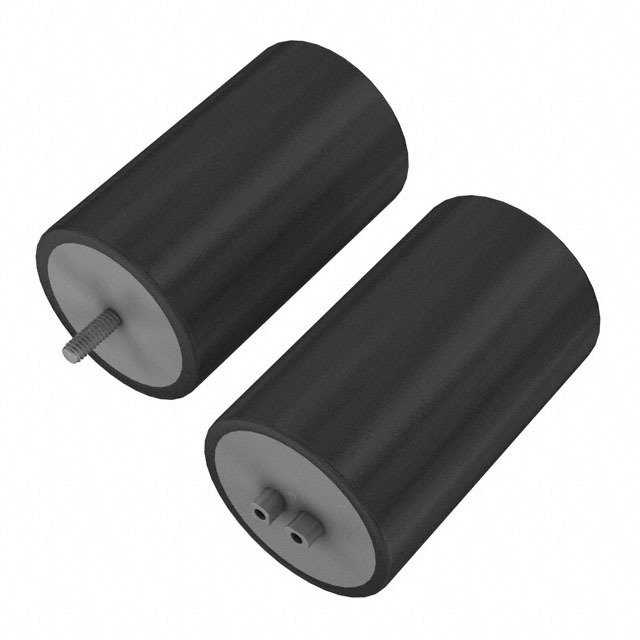

KEMET 铝电解电容 PEH200PO5220MU2

PEH200PO5220MU2概述


    产品简介


    KEMET的PEH200电容器是螺钉端子铝电解电容器,专为需要高电流额定值和紧凑尺寸的应用设计。这些电容器具有全焊接结构,重型螺钉端子,扩展阴极构造,安全排气阀和塑料绝缘层。其密封系统旨在无电解液泄漏的情况下运行,并且具有非常低的电解液扩散率。机械接触使得绕组与铝壳之间具有出色的热传递能力,这有助于实现更低的工作温度和更高的电流等级。

    技术参数


    - 电容范围:100 µF 到 330,000 µF
    - 额定电压:25 VDC 至 420 VDC
    - 工作温度:-40°C 到 +85°C
    - 寿命:在 +85°C 条件下,最长可达 29,000 小时(适用于 100 µF)
    - 容差:±20% @ 100 Hz / +20°C
    - ESR(等效串联电阻):最高 200% 的初始值
    - 泄漏电流:\( I = 0.003 \times CV + 4000 \) µA(适用于 \( VR < 500 \) VDC)

    产品特点和优势


    KEMET的PEH200电容器具备以下显著特点和优势:
    - 高CV值:能够在有限的空间内提供更高的电容量。
    - 长寿命:最高可达 29,000 小时(在 +85°C 下),保证了较长的使用寿命。
    - 低ESR和ESL:提供了低内阻和低寄生电感,有助于提升电路的整体效率。
    - 紧凑尺寸:适合空间受限的应用环境。
    - 定制化设计:可根据客户需求进行优化设计。

    应用案例和使用建议


    KEMET的PEH200电容器典型应用于不间断电源(UPS)、地面电源装置(GPU)、焊接设备和驱动器等场合,特别是在高电流额定值和紧凑尺寸需求较高的情况下。在实际应用中,建议根据具体应用环境选择合适的额定电压和电容值,确保其满足所需的电气性能要求。同时,在高温环境下使用时,应注意其最大寿命限制,合理安排设备的维护周期。

    兼容性和支持


    KEMET PEH200电容器可与其他标准电子设备兼容,并且具有广泛的电气特性和工作条件。KEMET公司提供全面的技术支持和维护服务,以帮助客户更好地理解和使用这些电容器。

    常见问题与解决方案


    - Q1:如何存储KEMET PEH200电容器?
    - A1:建议存放在温度低于 +85°C 的环境中,可以延长其寿命并保持稳定性能。储存时间超过三年后,应进行重新老化处理。

    - Q2:如何测试KEMET PEH200电容器的性能?
    - A2:建议按照标准的耐久性寿命测试方法进行,如进行温度 +85°C 下 2,000 小时的测试。测试期间应确保符合特定的电气性能指标。

    总结和推荐


    综上所述,KEMET的PEH200电容器是一款高性能的产品,适用于多种高电流需求和紧凑型设计的应用场合。其优秀的电气特性和高可靠性使其在市场上具有很强的竞争优势。因此,强烈推荐使用KEMET的PEH200电容器,特别是对于对电流和体积有严格要求的应用。

PEH200PO5220MU2参数

参数
电容值 22mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 15mΩ@ 100Hz
纹波电流 19.3A@ 100Hz
工作寿命 15000h@ 85°C
长*宽*高 66.6mm*109.2mm*107mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

PEH200PO5220MU2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PEH200PO5220MU2数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET PEH200PO5220MU2 PEH200PO5220MU2数据手册

PEH200PO5220MU2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 661.485
5+ ¥ 649.6727
16+ ¥ 637.8605
64+ ¥ 637.8605
112+ ¥ 637.8605
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 661.48
直接购买
加入购物车
