A750KK337M1CAAE014

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 330μF 16V ±20% 14mΩ 2000h@ 105°C 250mA@ 120Hz,5A@ 100 kHz 通孔安装 8mm*8mm*9mm
供应商型号: U-A750KK337M1CAAE014
供应商: 云汉优选
标准整包数: 500

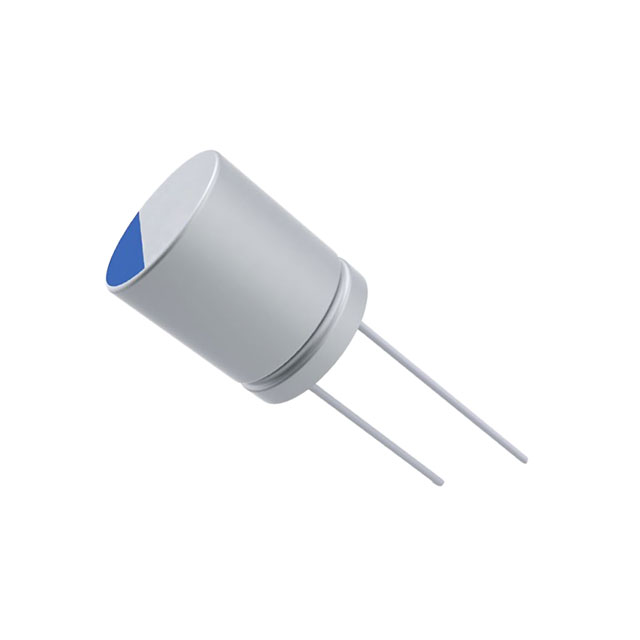

KEMET 铝电解电容 A750KK337M1CAAE014

A750KK337M1CAAE014概述

    KEMET A750 Radial Solid Polymer Aluminum Capacitors: A Comprehensive Guide

    1. 产品简介


    KEMET的A750径向固态聚合物铝电解电容器采用通孔形式,具备低阻抗、高纹波电流承载能力等特点。该系列电容器广泛适用于工业和商业应用,包括移动电话充电器、计算机主板、服务器和适配器(笔记本电源适配器)。对于电压大于等于25V的应用,可提供AEC-Q200认证的型号,适用于汽车信息娱乐系统。

    2. 技术参数


    - 额定电压范围: 2.5V至63V
    - 工作温度范围: -55°C至+105°C
    - 使用寿命: 在105°C下可运行2,000小时
    - 最大纹波电流: 随频率变化而不同,最高可达1,760 mA(100kHz时)
    - 漏电流: 最大为0.2CV或280 µA,取两者较大值
    - 容差: ±20%
    - 电容量范围: 47μF至2,200μF
    - 介电损耗角正切: 120 Hz/20°C时最大0.12
    - 尺寸代码: EK, EM, EQ, KK, KR, KS, KV, KW, MS, MU, MV, MW 等
    - 包装类型: 带状袋装、直插式包装等

    3. 产品特点和优势


    - 低阻抗: 固态聚合物电解质具有高导电性,能够承受更高的纹波电流。
    - 长寿命: 额定温度下工作2,000小时后,仍能满足初始规格。
    - 高可靠性: 消除了干燥风险,稳定性高,适合宽温范围内的应用。
    - 环保设计: 符合RoHS标准,无卤素。
    - 应用广泛: 适合多种消费电子产品,如手机充电器、计算机主板等。

    4. 应用案例和使用建议


    - 典型应用: 移动电话充电器、计算机主板、服务器和适配器等。
    - 使用建议:
    - 保持电路板冷却良好,特别是在高纹波电流负载情况下。
    - 确保连接稳固且不产生过度机械应力。
    - 定期检查电容器的极性,确保正确的安装方向。

    5. 兼容性和支持


    - 兼容性: 该系列产品设计为通用型,适用于广泛的消费电子设备。
    - 支持: KEMET提供详细的安装指南和使用文档,包括常见问题解答。客户可联系技术支持获取进一步的帮助。

    6. 常见问题与解决方案


    - 问题: 焊接后泄漏电流增加。
    - 解决方案: 确认焊接过程中温度控制得当,避免过高的热应力。必要时可以使用适当的保护措施。
    - 问题: 电容器安装方向错误。
    - 解决方案: 检查并确保正确的安装方向。遵循制造商提供的安装指南。
    - 问题: 电容器在长时间存储后性能下降。
    - 解决方案: 如果存储超过24个月,建议重新通电处理以恢复性能。

    7. 总结和推荐


    综合评估:
    - 优点: 长寿命、低阻抗、高纹波电流承载能力、良好的温度稳定性。
    - 缺点: 对于某些特定应用可能需要额外的保护措施。
    推荐使用:
    KEMET的A750径向固态聚合物铝电解电容器是一款高性能的产品,适用于多种消费电子设备。其长寿命和高可靠性使其成为市场上颇具竞争力的选择。然而,在选择该产品时,建议充分考虑具体应用场景的需求,以确保最佳的性能表现。
    以上内容基于KEMET A750径向固态聚合物铝电解电容器的技术手册进行了详细整理,涵盖产品特点、技术参数、应用案例及使用建议等方面。希望对您的需求有所帮助。

A750KK337M1CAAE014参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 14mΩ
纹波电流 250mA@ 120Hz,5A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 8mm*8mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

A750KK337M1CAAE014厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A750KK337M1CAAE014数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET A750KK337M1CAAE014 A750KK337M1CAAE014数据手册

A750KK337M1CAAE014封装设计

查看详情并下载
Symbol
Footprint
3D Model
