ESW227M035AG4AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 220μF 35V ±20% 87mΩ@ 100kHz 4000h@ 105°C 420mA@ 120Hz,840mA@ 100kHz 通孔安装 8mm*15mm*17mm
供应商型号: DV-30182506
供应商: 海外现货
标准整包数: 1

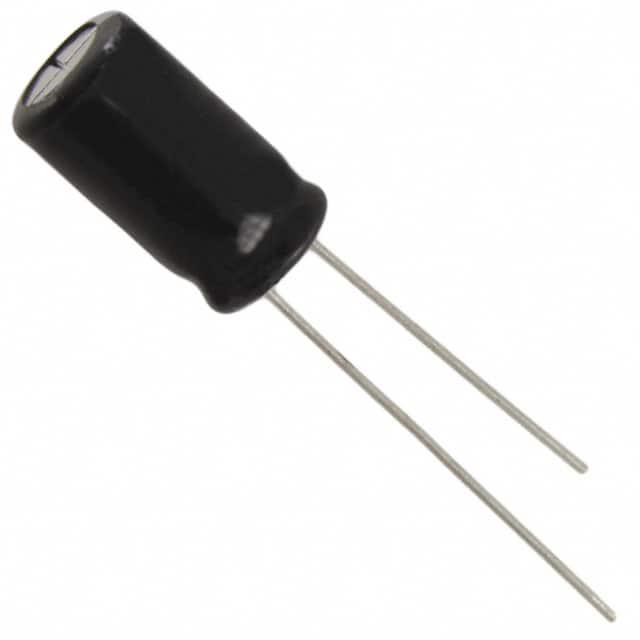

KEMET 铝电解电容 ESW227M035AG4AA

ESW227M035AG4AA概述

    KEMET ESW 系列铝电解电容器技术手册

    产品简介


    KEMET ESW系列是专为长寿命(3000至6000小时)和高可靠性而设计的径向铝电解电容器。它们特别适用于高频开关模式电路。这些电容器具有低阻抗和高频率响应,能够在宽温度范围内工作,从而适用于各种工业和消费电子产品。

    技术参数


    KEMET ESW系列铝电解电容器的技术参数如下:
    - 额定电压范围: 6.3VDC 至 100VDC
    - 电容范围: 2.2 μF 至 15,000 μF
    - 电容公差: ±20%(120Hz / 20°C)
    - 工作温度范围: -40°C 至 +105°C
    - 最大纹波电流: 100kHz 下高达 1.6A(取决于电容值和额定电压)
    - 使用寿命: 3000至6000小时(具体时间取决于电容器尺寸)
    - 安全特性: 安全排气孔设计在电容器底部
    - 表面处理: 无铅制造,符合RoHS标准

    产品特点和优势


    - 高可靠性: 长达3000至6000小时的使用寿命使其非常适合长寿命应用。
    - 高频率性能: 适用于高频率开关模式电路,能有效减少电路中的噪音。
    - 宽工作温度范围: 在-40°C到+105°C之间保持稳定性能。
    - 安全特性: 内置安全排气孔设计防止内部压力积聚,增加安全性。

    应用案例和使用建议


    - 典型应用: 高频开关电源、工业控制设备、医疗设备、通信设备等。
    - 使用建议: 在选择电容器时,应根据具体应用中的额定电压和频率来确定合适的电容值。对于长时间储存的情况,应进行重新老化处理以确保电容器性能稳定。

    兼容性和支持


    - 兼容性: KEMET ESW系列铝电解电容器可以轻松与其他标准径向引脚封装的电子元件兼容。
    - 支持服务: KEMET提供详尽的文档和应用指南,支持全球客户的需求。此外,用户可以通过官方网站或电话咨询技术支持团队。

    常见问题与解决方案


    - 问题: 电容器的泄漏电流增加。
    - 解决办法: 如果存储时间超过18个月,应采用重新老化处理。按照规定的程序,施加额定电压一小时,直至泄漏电流降至指定限值以下。
    - 问题: 在高温环境下工作导致性能下降。
    - 解决办法: 选择适合高温工作的型号,并确保其工作环境温度不超过制造商规定的最高温度限制。

    总结和推荐


    KEMET ESW系列铝电解电容器以其高可靠性和广泛的适用性,在多种工业和消费电子应用中表现出色。它们能够承受极端的工作条件,适合需要长期稳定运行的应用。因此,强烈推荐使用KEMET ESW系列电容器,特别是在要求高性能和高可靠性的场合。

ESW227M035AG4AA参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 87mΩ@ 100kHz
工作寿命 4000h@ 105°C
纹波电流 420mA@ 120Hz,840mA@ 100kHz
长*宽*高 8mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESW227M035AG4AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESW227M035AG4AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESW227M035AG4AA ESW227M035AG4AA数据手册

ESW227M035AG4AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.126 ¥ 1.0751
500+ $ 0.1092 ¥ 0.9317
库存: 5978
起订量: 187 增量: 1
交货地:
最小起订量为:100
合计: ¥ 107.51
