EDH107M025A9HAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 100μF 25V ±20% 2000h@ 105°C 100mA@ 120Hz,125mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 3017827
供应商: 海外现货
标准整包数: 10

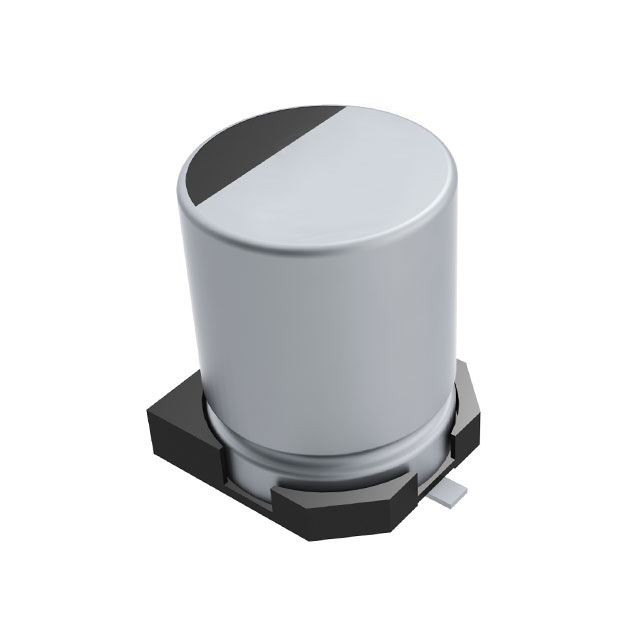

KEMET 铝电解电容 EDH107M025A9HAA

EDH107M025A9HAA概述

    KEMET EDH 铝电解电容器技术手册

    产品简介


    KEMET EDH 系列铝电解电容器是专为高密度印刷电路板设计的表面贴装型电容器。本系列产品具有低轮廓垂直芯片的特点,并且其设计符合RoHS标准,适用于多种电子应用场合,如音频/视频设备、计算机/显示器、通信设备以及开关电源(SMPS)等。

    技术参数


    以下是KEMET EDH铝电解电容器的技术规格表,涵盖其主要功能参数、工作环境及其他关键指标:
    - 容量范围: 1 - 2,200 μF
    - 容差: ±20% @ 120 Hz / 20°C
    - 额定电压: 6.3 - 450 VDC
    - 使用寿命: 2,000小时@ 105°C(见测试方法与性能)
    - 工作温度: -40°C 到 +105°C
    - 泄漏电流: I ≤ 0.01 CV 或 3 μA,以较大者为准
    - 振动测试: 符合汽车版本标准(详见手册)

    产品特点和优势


    KEMET EDH系列铝电解电容器的主要特点是其耐高温和长期稳定性,适用于恶劣的环境条件。特别地,它们采用无铅设计,满足环保要求,且能够在广泛的温度范围内保持稳定性能。此外,这些电容器具有低剖面和表面贴装的优点,有助于简化PCB布局设计,从而提高生产效率。

    应用案例和使用建议


    KEMET EDH铝电解电容器适用于多种电子设备中,例如音频/视频设备、计算机及显示器、通讯设备以及开关电源系统等。具体应用案例可能包括:
    - 音频/视频设备: 支持高频响应和宽温度范围内的性能稳定
    - 计算机/显示器: 提供稳定的直流电容值,保证长时间运行无故障
    - 通信设备: 支持快速充放电,提供良好的信号处理能力
    - 开关电源(SMPS): 拥有出色的频率响应特性和低纹波电流能力
    在实际使用时,建议:
    - 环境控制: 保持适当的通风,避免电容器过热
    - 正确安装: 确保正确的极性连接,避免物理变形
    - 存储管理: 存储温度应在+5°C至+35°C之间,湿度低于75%

    兼容性和支持


    这些电容器可与其他标准电子元件兼容,适合各类PCB设计。KEMET公司提供了详尽的技术支持文档和在线资源,帮助客户更好地理解和使用产品。同时,KEMET还提供定制化服务和客户技术支持,确保所有客户需求得到满足。

    常见问题与解决方案


    根据手册中的信息,以下是一些常见的问题及其解决方案:
    - 泄漏电流过高: 如发现泄漏电流大于指定值,可通过重新施加额定电压进行“再激活”处理。
    - 安装错误导致的失效: 严格按照手册指南正确安装,避免不当的机械应力。

    总结和推荐


    综上所述,KEMET EDH系列铝电解电容器凭借其卓越的电气性能、广泛的适用性和可靠的制造质量,成为市场上一款极具竞争力的产品。对于需要高性能、高可靠性的应用场合,特别是那些对温度变化敏感的应用,KEMET EDH电容器是理想的选择。因此,强烈推荐使用这一系列产品。

EDH107M025A9HAA参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 100mA@ 120Hz,125mA@ 10kHz
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDH107M025A9HAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDH107M025A9HAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDH107M025A9HAA EDH107M025A9HAA数据手册

EDH107M025A9HAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.1696
100+ ¥ 0.9879
500+ ¥ 0.9483
1000+ ¥ 0.8851
2000+ ¥ 0.8693
4000+ ¥ 0.8693
8000+ ¥ 0.8535
20000+ ¥ 0.8535
库存: 3454
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.69
