首页  >  产品百科  >  ESU107M450AN9AA

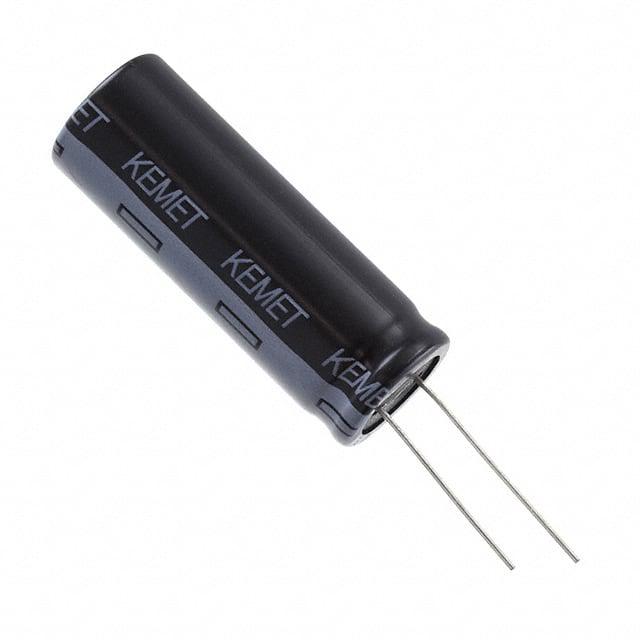

ESU107M450AN9AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 100μF 450V ±20% 12000h@ 105°C 1.56A@ 100kHz,780mA@ 120Hz 通孔安装 18mm(长度)*52mm(高度)
供应商型号: 3919527
供应商: 海外现货
标准整包数: 1

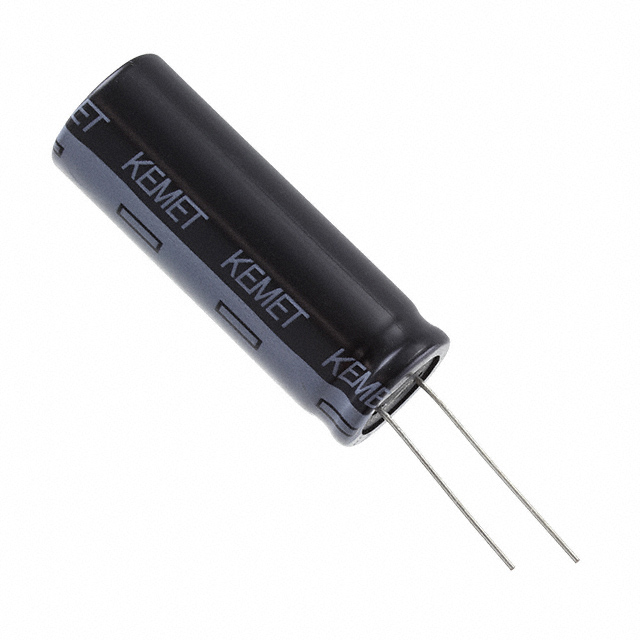

KEMET 铝电解电容 ESU107M450AN9AA

ESU107M450AN9AA概述

    KEMET ESU Radial Aluminum Electrolytic Capacitors

    1. 产品简介


    KEMET ESU系列径向铝电解电容器专为长寿命(高达12,000小时)的应用而设计。这些电容器广泛应用于电子照明和电源等领域。它们具有优异的电气特性和高温运行能力,能够在极端条件下稳定工作。

    2. 技术参数


    KEMET ESU电容器的主要技术参数如下:
    - 额定电压:160 VDC至450 VDC
    - 电容范围:6.3 μF至330 μF
    - 容差:±20%
    - 工作温度:-25°C 至 +105°C
    - 使用寿命:高达12,000小时
    - 泄漏电流:I ≤ 0.04 CV +100 μA
    - 阻抗:在不同频率下变化,参见手册详细数据
    - 纹波电流:最大纹波电流由100 kHz时指定
    - 包装尺寸:直径从4 mm到25 mm不等
    - 封装方式:袋装、带装和弹药盒装

    3. 产品特点和优势


    KEMET ESU电容器的独特优势在于其长寿命和高可靠性。具体表现为:
    - 额定工作温度高达+105°C,适用于严苛环境下的应用。
    - 安全排气孔设计位于电容器底部,可确保气体安全排出。
    - 可达12,000小时的使用寿命,显著提高了系统的可靠性和稳定性。
    - 环境友好,符合RoHS标准,不含铅。

    4. 应用案例和使用建议


    KEMET ESU电容器在电子照明和电源系统中得到了广泛应用。例如,在LED驱动器中,可以用于平滑输出电压波动,提高整体效率和稳定性。在电源适配器中,它们可以有效地滤除输入电压的噪声,保护后级电路。
    使用建议:
    - 将电容器放置在远离发热组件的地方,以延长其使用寿命。
    - 确保安装位置允许安全排气孔正常工作。
    - 长时间存储时需定期检查泄漏电流,必要时进行重新老化处理。

    5. 兼容性和支持


    KEMET ESU电容器具有良好的兼容性,可以与其他电子元件轻松集成。KEMET提供全面的技术支持和服务,包括产品文档、应用指南和技术支持热线。

    6. 常见问题与解决方案


    问题1:电容器使用寿命缩短
    - 解决方案:确认工作温度和环境条件是否超出规范,避免长时间暴露在高湿度环境中。
    问题2:电容器泄露电流过大
    - 解决方案:进行重新老化处理,将额定电压施加于电容器,直至泄露电流稳定在一个较低值。

    7. 总结和推荐


    KEMET ESU电容器凭借其长寿命、宽工作温度范围和安全性,成为众多高要求应用的理想选择。无论是在电子照明还是电源系统中,其出色的性能和可靠性使其成为不可或缺的元件。因此,我们强烈推荐使用KEMET ESU电容器,以提升系统的稳定性和可靠性。
    以上是对KEMET ESU电容器的技术手册内容的整理和归纳,希望对您了解和选用该产品有所帮助。

ESU107M450AN9AA参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.56A@ 100kHz,780mA@ 120Hz
长*宽*高 18mm(长度)*52mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESU107M450AN9AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESU107M450AN9AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESU107M450AN9AA ESU107M450AN9AA数据手册

ESU107M450AN9AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.2106
10+ ¥ 15.6891
100+ ¥ 15.409
500+ ¥ 15.1288
1000+ ¥ 15.1288
2000+ ¥ 15.1288
4000+ ¥ 15.1288
库存: 101
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.21
