首页  >  产品百科  >  EDK106M016A9BAA

EDK106M016A9BAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 16V ±20% 2000h@ 85°C 28mA@ 120Hz,35mA@ 10kHz SMD 贴片安装 4.3mm*5.5mm*5.64mm
供应商型号: 12A-EDK106M016A9BAA
供应商: 国内现货
标准整包数: 2000

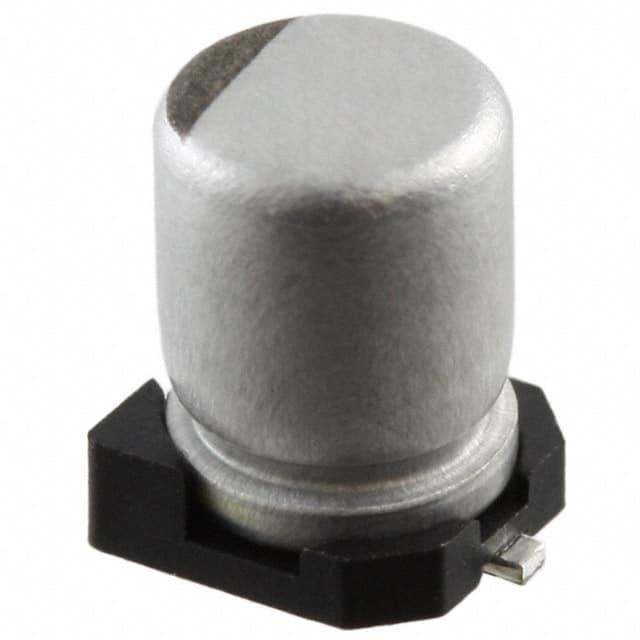

KEMET 铝电解电容 EDK106M016A9BAA

EDK106M016A9BAA概述

    高品质电子元器件:KEMET EDK铝电解电容器

    产品简介


    KEMET EDK系列铝电解电容器是一款专为高密度印刷电路板设计的表面贴装型电容器。该产品以其低剖面垂直芯片技术和无铅设计,在全球市场上获得了广泛的应用。这些电容器不仅适用于一般用途,还通过了85°C下的2,000小时寿命测试,确保了长期的稳定性和可靠性。

    技术参数


    - 工作温度范围:-40°C 到 +85°C
    - 额定电压:4 VDC 至 100 VDC
    - 容值范围:1 µF 至 1,500 µF
    - 耐压测试:最大纹波电流(120 Hz,85°C)及最小泄漏电流(CV公式计算)
    - 尺寸代码:多种封装规格,便于不同应用场景选择
    - 封装形式:Tape & Reel(纸带和塑料带)

    产品特点和优势


    1. 低剖面垂直芯片:这使得EDK系列电容器适合在空间受限的应用中使用。
    2. 高可靠性:85°C下的2,000小时寿命测试表明其出色的耐久性和稳定性。
    3. 无铅设计:符合RoHS标准,对环境友好。
    4. 广泛的温度适应性:从-40°C到+85°C的工作温度范围使其适用于多种恶劣环境。
    5. 精确的容值和漏电电流控制:±20%的容值公差和严格的漏电电流规范确保了其在各种应用中的可靠表现。

    应用案例和使用建议


    - 耦合、旁路和滤波:这些电容器非常适合在音频和电源系统中作为耦合、旁路和滤波组件使用。
    - 高频应用:纹波电流特性使其成为高频应用的理想选择,如电源管理和信号处理。
    使用建议:
    - 确保安装位置远离热源,以延长使用寿命。
    - 使用适当的散热设计,特别是当高纹波电流负载时。
    - 安装前应确认电容器的极性正确,且周围有足够的空间让安全排气装置正常工作。

    兼容性和支持


    KEMET EDK系列电容器与大多数电子电路兼容,可用于汽车、医疗和军事电子等领域。制造商提供详细的文档和支持服务,包括寿命测试和故障排除指南,确保用户能够顺利地集成和使用这些电容器。

    常见问题与解决方案


    1. 问题:长时间存储后漏电流增加
    - 解决方法:采用电压复原程序,即在室温下施加额定电压1小时,直到泄漏电流降至规定的阈值以下。
    2. 问题:电容器串联使用时电压分配不均
    - 解决方法:使用适当的电压共享电阻器,计算电阻值时可以参考 R = 60/C 的公式。

    总结和推荐


    综上所述,KEMET EDK铝电解电容器凭借其高可靠性和良好的电气性能,在耦合、旁路和滤波应用中表现出色。其广泛的工作温度范围和出色的稳定性使其成为许多领域的理想选择。强烈推荐KEMET EDK电容器用于高要求的电子系统中。

EDK106M016A9BAA参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 28mA@ 120Hz,35mA@ 10kHz
长*宽*高 4.3mm*5.5mm*5.64mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDK106M016A9BAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDK106M016A9BAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDK106M016A9BAA EDK106M016A9BAA数据手册

EDK106M016A9BAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0411 ¥ 0.3429
20000+ $ 0.0399 ¥ 0.3326
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 685.8
直接购买
加入购物车
