EDK476M010A9DAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 47μF 10V ±20% 2000h@ 85°C 43mA@ 120Hz,53.75mA@ 10kHz SMD 贴片安装 5.3mm*5.3mm*5.65mm
供应商型号: 2068642
供应商: 海外现货
标准整包数: 10

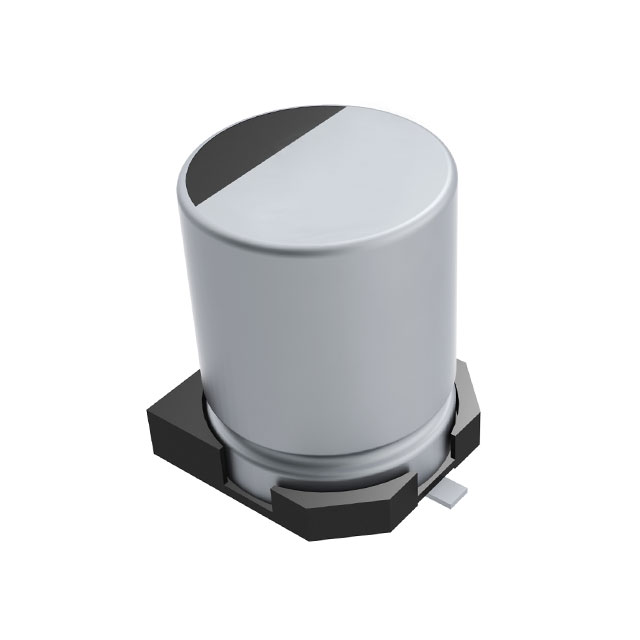

KEMET 铝电解电容 EDK476M010A9DAA

EDK476M010A9DAA概述

    KEMET EDK表面贴装铝电解电容器

    产品简介


    KEMET EDK系列铝电解电容器专为高密度印刷电路板设计,具有低剖面垂直芯片和表面贴装引脚的特点。这些电容器用途广泛,适用于耦合、去耦、旁路及滤波等多种应用场景。

    技术参数


    - 型号命名规则:
    - 第一个两位数字表示电容值的显著位数(单位:皮法拉)
    - 最后一位数字表示零的数量
    - 电气参数代码:
    - `M`: ±20% 容差
    - `004` 表示电容值为 4.0
    - 额定电压范围:4VDC 至 100VDC
    - 额定电压: 4VDC 至 100VDC
    - 温度范围: 工作温度范围为-40°C 至 +85°C
    - 寿命测试: 85°C 下2,000小时测试
    - 泄露电流: I ≤ 0.01CV 或 3μA,以较大者为准
    - 电容变化范围: 在初始值的±20%内
    - 阻抗: -25°C 下阻抗是20°C下的7倍,-40°C下是20°C下的15倍
    - 纹波电流: 系数在不同频率下不同,最高可达1.25倍

    产品特点和优势


    - 低剖面垂直芯片: 减少占用空间,适应紧凑电路板设计。
    - 宽温范围: -40°C至+85°C的工作温度范围,确保在极端环境下仍能稳定运行。
    - 长寿命: 经过85°C 2,000小时的老化测试,保证长期稳定性。
    - 高可靠性: 通过严格的振动测试,满足汽车级要求。
    - 环保材料: 不含铅(Pb),符合RoHS标准。

    应用案例和使用建议


    - 典型应用场景: 耦合、去耦、旁路及滤波等。
    - 使用建议:
    - 保持低温度,避免热源,特别是大电流时,留出足够的空气流通空间。
    - 验证连接可靠,避免机械力过度。
    - 检查安全阀周围的空间,确保通风顺畅。
    - 长期储存时,定期检查泄漏电流,必要时重新形成。


    兼容性和支持


    - 兼容性: 本产品与其他标准电子组件兼容,便于集成到现有系统中。
    - 支持服务: 提供详细的安装指南和维护手册,确保最佳使用效果。

    常见问题与解决方案


    - 问题1: 泄露电流超出标准值。
    - 解决办法: 重新进行电压形成处理。
    - 问题2: 电容值变化超出规定范围。
    - 解决办法: 检查并调整温度控制,避免过高的工作温度。

    总结和推荐


    KEMET EDK系列铝电解电容器以其出色的性能和广泛的适用范围成为市场上备受欢迎的产品。低剖面设计和宽温范围使其在各类电子产品中表现卓越,特别适合对体积和稳定性有较高要求的应用场合。考虑到其长寿命、高可靠性及环保特性,强烈推荐在电子工程设计中使用此系列产品。

EDK476M010A9DAA参数

参数
电容值 47μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 43mA@ 120Hz,53.75mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 5.3mm*5.3mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDK476M010A9DAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDK476M010A9DAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDK476M010A9DAA EDK476M010A9DAA数据手册

EDK476M010A9DAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8225
100+ ¥ 2.5289
500+ ¥ 2.5289
1000+ ¥ 2.4838
2000+ ¥ 2.4838
4000+ ¥ 2.4386
20000+ ¥ 2.4386
40000+ ¥ 2.4386
库存: 3734
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.22
