EXV226M035A9DAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 22μF 35V ±20% 3000h@ 105°C 112mA@ 120Hz,160mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*5.65mm
供应商型号: 3299620
供应商: 海外现货
标准整包数: 1000

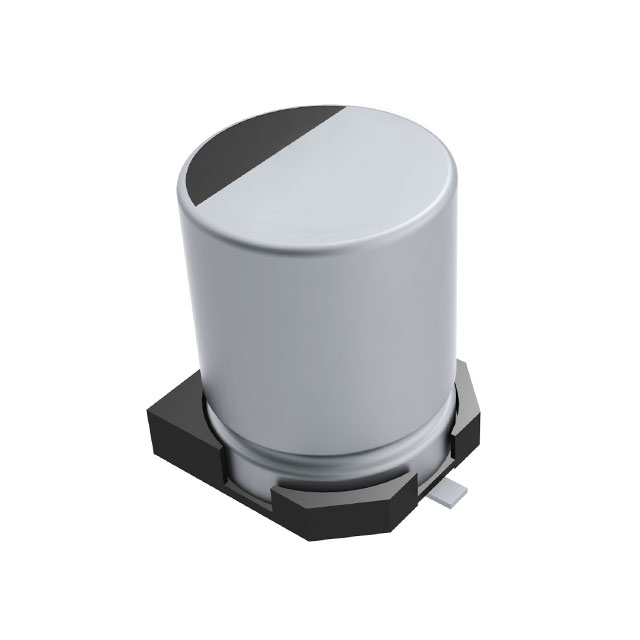

KEMET 铝电解电容 EXV226M035A9DAA

EXV226M035A9DAA概述


    产品简介


    KEMET EXV系列铝电解电容器是专为需要超低阻抗和低剖面垂直芯片的应用而设计的表面贴装电容器。这种电容器广泛应用于音频/视频(AV)、计算机/显示器、通信系统以及开关模式电源供应(SMPS)等领域。

    技术参数


    | 参数 | 描述 |

    | 尺寸代码 | 9B, 9D, 9G, 9H, 9M, 9P, 9R, 9S |
    | 额定电压 | 6.3 VDC 至 80 VDC |
    | 容量范围 | 1 µF 至 1,000 µF |
    | 容量公差 | ±20%(120 Hz/20°C) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 漏电流 | I ≤ 0.01 CV 或 3 µA,取较大值 |
    | 寿命测试 | 3,000 至 5,000 小时(条件见测试方法与性能) |
    | 振动测试 | 最大加速度5G,振动方向为X、Y、Z轴 |
    | 阻抗Z特性(120 Hz) | 额定电压下阻抗变化为2倍 |

    产品特点和优势


    KEMET EXV系列铝电解电容器具有以下显著特点和优势:
    - 超低阻抗:适用于需要极低阻抗的应用场景,如SMPS。
    - 低剖面垂直芯片:适用于空间受限的设计。
    - 宽工作温度范围:能够在极端温度条件下稳定工作。
    - 高可靠性:通过严格的寿命测试,确保长期稳定性。
    - 环保材料:不含铅(Pb),符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    1. 音频/视频设备:用于电源滤波和噪声抑制。
    2. 计算机/显示器:提供稳定的电源供应,减少电磁干扰。
    3. 通信设备:用于滤波和稳压,提高信号质量。
    4. 开关模式电源供应(SMPS):用于输出滤波和储能。
    使用建议
    - 在高温环境下长时间工作时,建议定期进行老化处理,以确保电容器性能稳定。
    - 为了防止漏电流增加,存储时应保持适当的温度和湿度条件。
    - 在高频应用中,选择合适的容量和额定电压,以避免过载和损坏。

    兼容性和支持


    KEMET EXV系列铝电解电容器支持多种封装形式,包括卷带包装(Tape & Reel),便于自动化生产和装配。此外,KEMET公司还提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电容器出现漏电流增加的情况
    - 解决方案:建议进行老化处理,将电容器在室温下施加额定电压1小时,直至漏电流降至指定限值以下。
    2. 问题:电容器在高温环境中性能不稳定
    - 解决方案:确保电容器存放在适宜的温度和湿度条件下,避免高湿度和高温环境。
    3. 问题:电容器在高频应用中表现不佳
    - 解决方案:选择合适额定电压和容量的电容器,确保其在高频应用中的稳定性和可靠性。

    总结和推荐


    KEMET EXV系列铝电解电容器凭借其超低阻抗、低剖面垂直芯片和宽工作温度范围等显著特点,在音频/视频、计算机/显示器、通信和SMPS等领域表现出色。该产品不仅具备出色的性能和可靠性,而且符合环保标准,是一款值得推荐的产品。对于需要高性能和稳定性的应用场景,KEMET EXV系列电容器是一个理想的选择。

EXV226M035A9DAA参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 112mA@ 120Hz,160mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EXV226M035A9DAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EXV226M035A9DAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EXV226M035A9DAA EXV226M035A9DAA数据手册

EXV226M035A9DAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9392
5000+ ¥ 0.9392
10000+ ¥ 0.9392
库存: 7840
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 939.2
