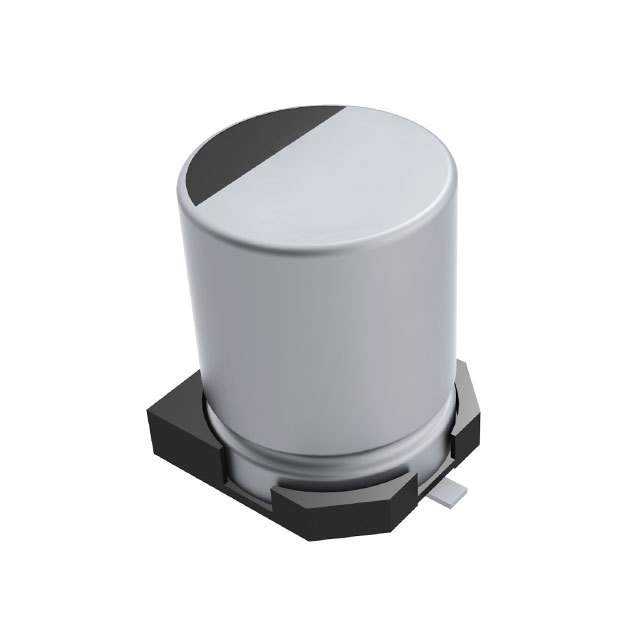

EDK226M035A9GAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 22μF 35V ±20% 2000h@ 85°C 60mA@ 120Hz,75mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*5.65mm
供应商型号: UA-EDK226M035A9GAA
供应商: 海外现货
标准整包数: 1000
KEMET 铝电解电容 EDK226M035A9GAA

EDK226M035A9GAA概述

    KEMET EDK 铝电解表面贴装电容器

    产品简介


    KEMET EDK 系列铝电解表面贴装电容器是专为高密度印刷电路板设计的。它们广泛应用于耦合、去耦、旁路和滤波等场合。这类电容器具有低剖面垂直芯片的特点,有助于减少电路板上的空间占用,同时提供可靠稳定的性能。

    技术参数


    - 容值范围:1 μF 至 1,500 μF
    - 额定电压:4 VDC 至 100 VDC
    - 操作温度:-40°C 至 +85°C
    - 使用寿命测试:85°C 下 2,000 小时
    - 容差:±20%(在 120 Hz 和 20°C 条件下)
    - 泄漏电流:最大泄漏电流为 0.01 CV 或 3 µA(取较大者)
    - 振动测试:符合汽车版本的标准,X、Y 和 Z 轴方向的最大加速度为 5G
    - 阻抗特性:在 120 Hz 条件下,不同温度下的阻抗比

    产品特点和优势


    1. 表面贴装引线端子:易于自动贴片机组装,提高生产效率。
    2. 低剖面垂直芯片:占用更少的空间,适用于高密度电路板。
    3. 一般用途:适用于多种电子应用,如耦合、去耦、旁路和滤波等。
    4. 高温测试:在 85°C 的条件下经过 2,000 小时的寿命测试,确保长期可靠性。

    应用案例和使用建议


    KEMET EDK 铝电解表面贴装电容器被广泛应用于各种消费电子产品、工业控制系统以及汽车电子系统中。在使用过程中,应注意以下几点以确保最佳性能:
    - 避免过热:电解电容器在较低的工作温度下使用寿命更长,应尽量远离发热组件。
    - 正确安装:安装时要确保电容器安全排气装置(压力释放阀)上方有足够的空间,以便气体能够顺畅排出。
    - 检查泄漏电流:长时间存储后,应检查电容器的泄漏电流,必要时进行重新老化处理。

    兼容性和支持


    KEMET EDK 系列电容器的设计完全符合环保要求,符合欧盟 RoHS 指令和其他地区立法对无铅材料的要求。此外,KEMET 提供全面的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:电容器在长时间存储后泄漏电流增加。
    - 解决方案:进行重新老化处理,即在室温下施加额定电压一段时间,直至泄漏电流降至稳定值。
    - 问题:多电容器串联使用时电压分布不均。
    - 解决方案:使用合适的分压电阻来确保每个电容器承受的电压不超过其额定电压。

    总结和推荐


    KEMET EDK 铝电解表面贴装电容器凭借其卓越的性能和可靠性,在多种应用场合中表现出色。这些电容器适合需要高密度、高性能且空间有限的应用场景。由于其广泛的适用性和出色的表现,我们强烈推荐 KEMET EDK 系列电容器用于现代电子设备中。

EDK226M035A9GAA参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 60mA@ 120Hz,75mA@ 10kHz
长*宽*高 6.6mm*6.6mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDK226M035A9GAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDK226M035A9GAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDK226M035A9GAA EDK226M035A9GAA数据手册

EDK226M035A9GAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
