EDH476M050A9HAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 47μF 50V ±20% 2000h@ 105°C 110mA@ 120Hz,137.5mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 3346120
供应商: 海外现货
标准整包数: 10

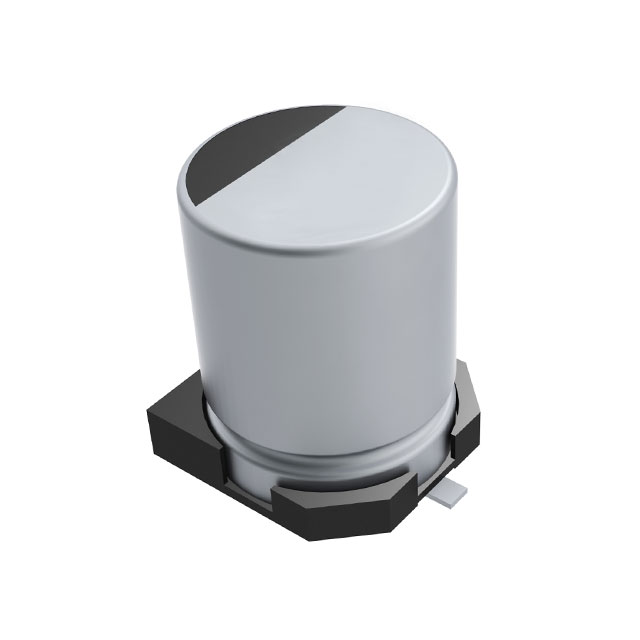

KEMET 铝电解电容 EDH476M050A9HAA

EDH476M050A9HAA概述

    铝电解表面贴装电容器EDH系列综述

    产品简介


    KEMET EDH系列铝电解表面贴装电容器专为高密度印刷电路板设计。该系列产品适用于音频/视频(AV)、计算机/显示器、通信系统以及开关电源模块(SMPS)等应用领域。凭借其独特的设计和卓越的性能,KEMET EDH系列电容器在工业应用中表现出了广泛的应用前景。

    技术参数


    - 额定电压:6.3VDC至450VDC
    - 容值范围:1μF至2,200μF
    - 容值精度:±20%
    - 纹波电流:在120Hz和105°C时
    - 最大工作温度:+105°C
    - 存储温度:-40°C至+105°C
    - 寿命测试:2,000小时(在105°C下)
    - 泄漏电流:I ≤ 0.01 CV 或 3μA,以较高者为准

    产品特点和优势


    - 低剖面垂直芯片:便于在高密度电路板上的安装和布局。
    - 环保设计:无铅设计,符合欧盟RoHS指令及中国相关法规要求。
    - 长期稳定性:可在广泛的温度范围内稳定工作,具有良好的温度适应性和耐用性。

    应用案例和使用建议


    KEMET EDH系列电容器广泛应用于音频/视频系统、计算机显示器、通信设备以及开关电源模块等。对于这些应用场景,建议在高温环境中增加散热设计以延长电容器的使用寿命。此外,在使用时应确保连接正确,防止机械应力过载,避免对电容器造成损害。

    兼容性和支持


    KEMET EDH系列电容器在设计上具有较高的通用性,能够与多种不同的电子设备兼容。厂商提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助和指导。若长时间存储,建议检查电容器的泄漏电流,并进行必要的维护操作。

    常见问题与解决方案


    1. 泄漏电流增加:如果电容器存储时间超过18个月,且发现泄漏电流增加,可以通过应用电容器额定电压进行处理,直至泄漏电流降到规定的阈值以下。
    2. 纹波电流过大:选择合适的电容器型号和尺寸,确保其额定电流可以承受工作环境下的纹波电流需求。
    3. 工作温度超出范围:将电容器远离发热源,确保电路板有足够的散热空间,以维持电容器的工作温度在安全范围内。

    总结和推荐


    KEMET EDH系列铝电解表面贴装电容器以其卓越的性能和广泛的适用性在市场上占据了一席之地。无论是从产品设计、功能还是应用领域来看,都展现出了高度的专业性和可靠性。我们强烈推荐该系列电容器用于需要高可靠性和高效能的电子产品中。其优良的温度适应性、可靠的长期稳定性和广泛的兼容性使其成为各种高密度电路板应用的理想选择。

EDH476M050A9HAA参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 110mA@ 120Hz,137.5mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDH476M050A9HAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDH476M050A9HAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDH476M050A9HAA EDH476M050A9HAA数据手册

EDH476M050A9HAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.0869
100+ ¥ 0.918
500+ ¥ 0.8813
1000+ ¥ 0.8225
2000+ ¥ 0.8078
4000+ ¥ 0.8078
8000+ ¥ 0.7931
20000+ ¥ 0.7931
库存: 6717
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.86
