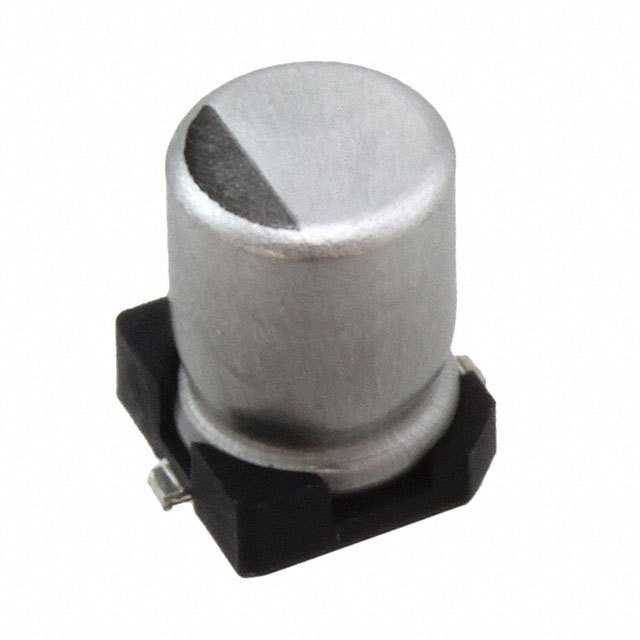

EDK226M016A9BAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 22μF 16V ±20% 2000h@ 85°C 28mA@ 120Hz,35mA@ 10kHz SMD 贴片安装 4.3mm*4.3mm*5.65mm
供应商型号: 10B-3335465-4
供应商: 国内现货
标准整包数: 2000
KEMET 铝电解电容 EDK226M016A9BAA

EDK226M016A9BAA概述

    铝电解电容器:EDK系列概述

    产品简介


    铝电解电容器是适用于高密度印刷电路板设计的产品,采用表面贴装式设计。这类电容器具有低轮廓垂直芯片结构,通用性强,适用于多种工业应用场景。KEMET公司生产的铝电解电容器在85°C下通过了2,000小时的寿命测试,满足了不同应用场景的需求。

    技术参数


    以下是关键的技术规格和性能参数:
    - 额定电压:4至100 VDC
    - 工作温度范围:-40°C 至 +85°C
    - 使用寿命:85°C条件下2,000小时寿命测试
    - 容差:±20%(120 Hz / 20°C)
    - 泄漏电流:最大泄漏电流为I ≤ 0.01 CV 或 3 μA,以较大者为准
    - 振动测试规格:最大加速度为5G,三轴方向振动,每次持续4小时
    - 阻抗特性:在120 Hz时,阻抗随温度变化较小,保持稳定
    - 纹波电流补偿系数(RC):与频率相关,具体系数参见数据表

    产品特点和优势


    1. 低轮廓垂直芯片设计:使得PCB布局更为紧凑,减少空间占用。
    2. 广泛的额定电压和容量选择:覆盖4VDC至100VDC的电压范围和1μF至1,500μF的电容值范围。
    3. 环保材料:完全符合RoHS要求,无铅化处理,安全可靠。
    4. 良好的温度稳定性:-40°C至+85°C的工作温度范围适合广泛的应用场景。

    应用案例和使用建议


    这类电容器广泛应用于耦合、旁路、去耦和滤波等多种场合。例如,在电源管理模块中,这类电容器可以有效地进行储能和稳压,提升系统整体性能。使用时,应确保电容器周围有足够的空间,以便散热,同时避免电容器受到机械变形。此外,在长时间存储后,如果发现电容器的漏电流增加,则需进行电压恢复操作,重新形成电介质层。

    兼容性和支持


    此类电容器具有较高的互换性,可与其他符合标准的表面贴装元器件兼容。KEMET公司提供全面的技术支持,包括在线资源、培训和技术文档等,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问:长时间存储后电容器出现漏电流增大怎么办?
    - 答:应将电容器放置在温度为+5°C到+35°C,相对湿度低于75%的环境中。若储存时间超过18个月且漏电流增大,建议通过电压恢复处理,具体方法见数据表。
    - 问:如何选择合适的电容器尺寸和型号?
    - 答:应根据具体应用场景的电压需求、温度要求及可用空间来选择相应的尺寸代码和额定电压等级。KEMET公司的产品手册提供了详细的参考表格,可以帮助用户快速确定合适的型号。

    总结和推荐


    综上所述,KEMET EDK系列铝电解电容器以其优越的电气特性和广泛的应用场景,成为市场上一款非常值得推荐的产品。无论是针对电源管理、耦合/旁路应用还是需要高性能滤波器的设计,这款电容器都展现了卓越的性能表现。我们强烈推荐这一系列的产品给那些追求高质量、高效能电子设计的工程师和企业。

EDK226M016A9BAA参数

参数
电容值 22μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 28mA@ 120Hz,35mA@ 10kHz
长*宽*高 4.3mm*4.3mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDK226M016A9BAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDK226M016A9BAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDK226M016A9BAA EDK226M016A9BAA数据手册

EDK226M016A9BAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5561
70000+ ¥ 0.4857
库存: 33995
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1112.2
