ALS30A222KF400

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 2.2mF 400V ±20% 78mΩ@ 100Hz 18000h@ 85°C 13.5A@ 10 kHz,8.4A@ 100Hz 底座安装,螺纹安装 51mm*105mm*107mm
供应商型号: 399-5631-ND
供应商: Digi-Key
标准整包数: 1

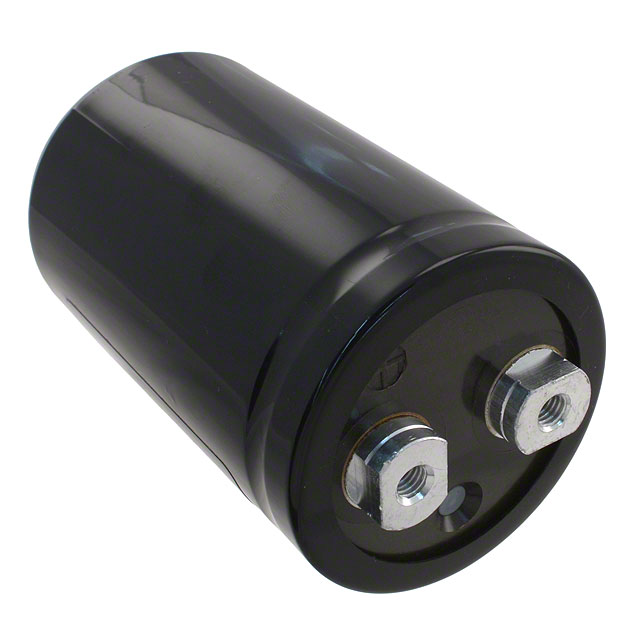

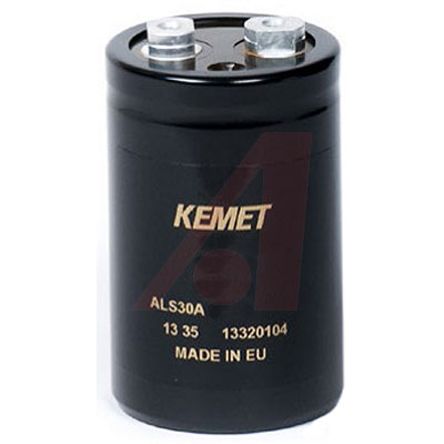

KEMET 铝电解电容 ALS30A222KF400

ALS30A222KF400概述

    KEMET ALS30/31 系列螺丝端子铝电解电容器

    产品简介


    KEMET ALS30/31 系列螺丝端子铝电解电容器是一款专为高可靠性需求而设计的产品。其覆盖了广泛的尺寸范围和电压等级,能够提供高纹波电流能力和长寿命性能。该系列产品适用于工业和商业应用,特别是在需要高可靠性和长使用寿命的场合,如频率转换器、不间断电源(UPS)系统和开关模式电源(SMPS)。

    技术参数


    - 容值范围: 100 μF 至 680,000 μF
    - 额定电压: 25 VDC 至 500 VDC
    - 工作温度: -40°C 至 +85°C
    - 存储温度: -55°C 至 +85°C
    - 容值公差: 在 100 Hz/+20°C 下为 ±20%
    - 使用寿命: 额定电压和纹波电流下的使用寿命长达 20,000 小时(+85°C)
    - 振动测试: 规范化振动测试确保无泄漏电解液或可见损坏,偏差不超过 ±5%
    - 浪涌电压: 最大浪涌电压可达 550 VDC,具体根据额定电压进行测试
    - 标准: 符合 IEC 60384–4 长寿命等级 40/85/56

    产品特点和优势


    1. 紧凑尺寸: 适用于空间有限的应用。
    2. 超长寿命: 可达 20,000 小时的使用寿命。
    3. 高纹波电流: 可承受大电流波动。
    4. 优异的浪涌电压能力: 提供超过 550 VDC 的浪涌电压能力。
    5. 定制化设计: 可根据客户需求进行优化设计。

    应用案例和使用建议


    - 电信电源: 平滑、能量存储或脉冲操作。
    - 过程控制: 控制工业过程中的电机。
    - 牵引和焊接: 用于牵引和焊接设备的电力管理。
    - 测量设备: 保证测量精度。
    建议在使用时,注意控制环境温度和避免过载,以延长使用寿命。例如,在高温环境下使用时,建议减少额定电压以延长使用寿命。

    兼容性和支持


    - 兼容性: ALS30/31 系列与多种设备兼容,可以方便地集成到现有系统中。
    - 技术支持: KEMET 提供详尽的技术文档和支持服务,帮助客户解决使用中的问题。

    常见问题与解决方案


    1. 问题: 容值随时间变化。
    - 解决办法: 重新老化处理,确保在室温下施加额定电压一小时。
    2. 问题: 泄漏电流异常增加。
    - 解决办法: 检查电路连接是否正确,确保在规范范围内运行。
    3. 问题: 温度过高导致失效。
    - 解决办法: 使用散热片或其他散热装置降低工作温度。

    总结和推荐


    KEMET ALS30/31 系列螺丝端子铝电解电容器以其紧凑的尺寸、长寿命、高纹波电流能力和优异的浪涌电压能力在工业和商业应用中表现卓越。它适合需要高可靠性和长寿命的应用场景,如频率转换器、UPS 和 SMPS 等。其优异的性能和广泛的应用使其成为市场上具有竞争力的选择。强烈推荐给对高可靠性有要求的应用场合。

ALS30A222KF400参数

参数
电容值 2.2mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 78mΩ@ 100Hz
纹波电流 13.5A@ 10 kHz,8.4A@ 100Hz
工作寿命 18000h@ 85°C
长*宽*高 51mm*105mm*107mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

ALS30A222KF400厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ALS30A222KF400数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ALS30A222KF400 ALS30A222KF400数据手册

ALS30A222KF400封装设计

查看详情并下载
Symbol
Footprint
3D Model
