首页  >  产品百科  >  EDH108M035A9TAA

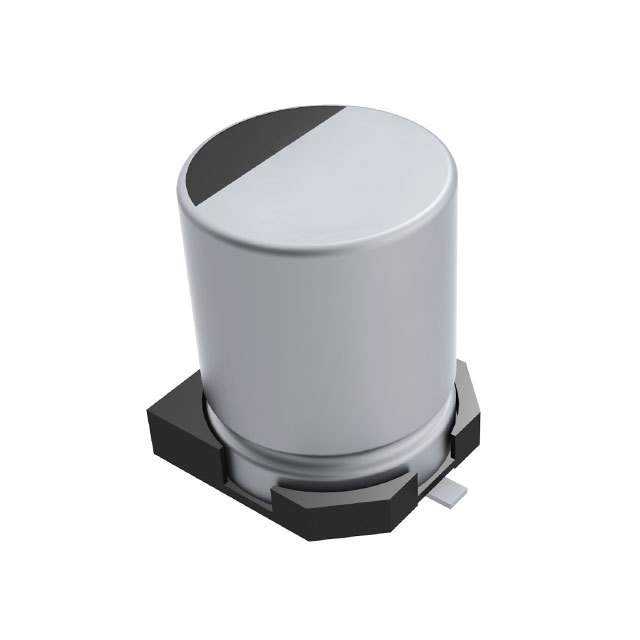

EDH108M035A9TAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 1mF 35V ±20% 2000h@ 105°C 1A@ 10kHz,800mA@ 120Hz SMD 贴片安装 16.3mm*16.3mm*17.5mm
供应商型号: N-EDH108M035A9TAA
供应商: 云汉优选
标准整包数: 200
KEMET 铝电解电容 EDH108M035A9TAA

EDH108M035A9TAA概述

    KEMET EDH 铝电解表面贴装电容器技术手册

    1. 产品简介


    KEMET EDH 铝电解表面贴装电容器 是专为高密度印刷电路板设计的产品。适用于多种电子设备,包括音频/视频(AV)、计算机/显示器、通信设备及开关模式电源(SMPS)。

    2. 技术参数


    主要技术参数:
    - 容值范围:1 µF 至 2,200 µF
    - 容值容差:±20%
    - 额定电压:6.3 VDC 至 450 VDC
    - 使用寿命:105°C 下 2,000 小时
    - 泄漏电流:不超过 0.01 CV 或 3 µA(取较大值)
    - 工作温度:-40°C 至 +105°C
    - 尺寸代码:如表1所示,具体尺寸和代码详见“尺寸”表
    封装选项:贴带式(Tape & Reel)

    3. 产品特点和优势


    产品优势:
    - 表面贴装引线端子:提高自动化装配效率
    - 低剖面垂直芯片设计:节省空间,适合高密度电路板
    - 环保设计:符合RoHS标准,无铅设计
    - 长寿命和稳定性:105°C下可运行2,000小时
    - 宽工作温度范围:适应严苛环境
    - 高可靠性:具备良好的抗震性能

    4. 应用案例和使用建议


    典型应用场景:
    - 音频/视频(AV)系统:用于滤波和信号耦合
    - 计算机/显示器:稳定电源,抑制纹波
    - 通信设备:信号调理和噪声抑制
    - 开关模式电源(SMPS):能量储存和稳定输出电压
    使用建议:
    - 在安装时,确保电容器远离热源,留有足够的散热空间。
    - 确认电容器正确安装且不会过度受机械力的影响。
    - 确保安全通风口不受阻碍,以便气体能够正常逸出。
    - 定期检查存储时间较长的电容器,必要时进行重新老化处理。

    5. 兼容性和支持


    兼容性:
    - 与电路板的兼容性:KEMET EDH系列电容器适用于高密度印刷电路板设计。
    - 与其他元器件的兼容性:与各种标准电路板兼容,确保与其他电子元件的良好配合。
    厂商支持:
    - 提供详细的技术文档和应用指南。
    - 提供售后技术支持和维修服务。

    6. 常见问题与解决方案


    常见问题:
    - 泄漏电流过大:检查安装是否正确,必要时重新进行老化处理。
    - 电容值变化过大:确认工作环境是否符合要求,如温度过高则需采取降温措施。
    - 无法启动:检查连接是否正确,是否存在短路现象。
    解决方案:
    - 泄漏电流问题:通过应用额定电压并串联电阻进行老化处理。
    - 电容值波动:确保工作温度在规定的范围内,避免过热。
    - 启动问题:检查电路连接,确保没有短路或断路。

    7. 总结和推荐


    综合评估:
    - 优点:低剖面设计、高可靠性、长寿命、广泛的工作温度范围。
    - 适用场景:适用于高密度电路板和要求严格的工作环境。
    - 推荐程度:强烈推荐,尤其是在需要高可靠性和紧凑设计的应用场合。
    通过本文对KEMET EDH铝电解表面贴装电容器的全面介绍,希望能帮助您更好地了解其特性与优势,并在实际应用中发挥其最佳性能。

EDH108M035A9TAA参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1A@ 10kHz,800mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 16.3mm*16.3mm*17.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDH108M035A9TAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDH108M035A9TAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDH108M035A9TAA EDH108M035A9TAA数据手册

EDH108M035A9TAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.795 ¥ 6.7575
400+ $ 0.7519 ¥ 6.3912
800+ $ 0.7344 ¥ 6.2424
1600+ $ 0.7242 ¥ 6.1557
库存: 2875
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1351.5
直接购买
加入购物车
