首页  >  产品百科  >  EDH107M050A9MAA

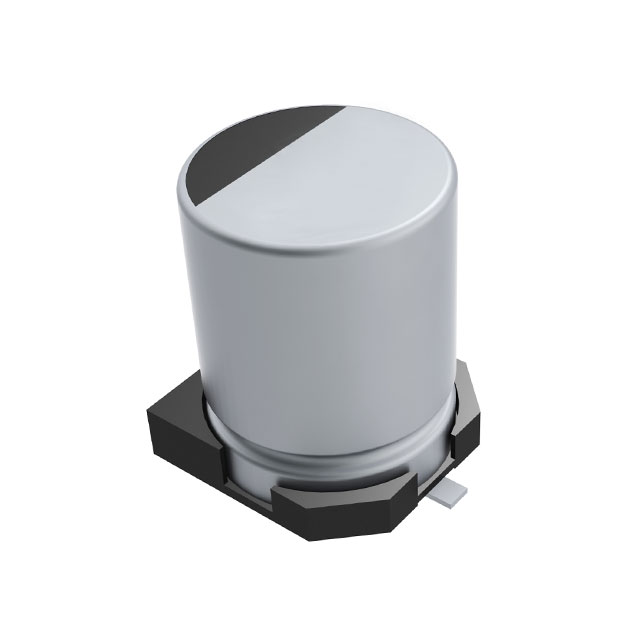

EDH107M050A9MAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 100μF 50V ±20% 2000h@ 105°C 240mA@ 120Hz,300mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 12A-EDH107M050A9MAA
供应商: 国内现货
标准整包数: 500
KEMET 铝电解电容 EDH107M050A9MAA

EDH107M050A9MAA概述

    KEMET EDH铝电解表面贴装电容器

    产品简介


    KEMET EDH系列是专为高密度印刷电路板设计的铝电解表面贴装电容器。这些电容器具有较低的外形尺寸和垂直芯片结构,适合广泛的应用,如音频/视频(AV)、计算机/显示器、通信设备和开关模式电源(SMPS)。

    技术参数


    KEMET EDH系列铝电解表面贴装电容器的技术规格如下:
    - 电容范围:1 - 2,200 µF
    - 电容公差:±20%(120 Hz / 20°C)
    - 额定电压:6.3 - 450 VDC
    - 寿命测试:2,000小时(条件见测试方法与性能)
    - 工作温度范围:-40°C 至 +105°C
    - 漏电流:I ≤ 0.01 CV 或 3 µA,取较大者(C = 额定电容,单位为µF;V = 额定电压,单位为VDC)
    - 阻抗频率特性:120 Hz时,-25°C / 20°C 下阻抗比为4、3、2、2、2、4;-40°C / 20°C下阻抗比为8、6、4、4、3

    产品特点和优势


    KEMET EDH系列电容器的独特功能和优势包括:
    - 表面贴装引脚终端:方便安装,提高生产效率。
    - 低外形垂直芯片:占用空间小,适合高密度电路板设计。
    - 耐高温特性:可在高达105°C的环境下稳定运行2,000小时。
    - 高可靠性:通过严格的振动测试和寿命测试,确保长期可靠性能。

    应用案例和使用建议


    KEMET EDH电容器广泛应用于各种场合,包括但不限于:
    - 音频/视频设备:用于电源滤波和耦合。
    - 计算机/显示器:用于稳压和去耦。
    - 通信设备:用于信号处理和电源管理。
    - 开关模式电源:用于输出滤波和平滑电压波动。
    使用建议:
    - 尽量避免高温环境,防止电容器老化加速。
    - 确保良好的散热,特别是在高纹波电流负载下。
    - 安装时确保极性的正确连接,防止反接导致损坏。

    兼容性和支持


    - KEMET EDH电容器符合RoHS标准,无铅化设计,适用于环保要求较高的应用。
    - 电容器采用表面贴装封装,易于自动化生产和组装。
    - 厂商提供技术支持和质量保证,确保产品的长期稳定性和可靠性。

    常见问题与解决方案


    1. 电容器储存时间过长导致漏电流增大
    - 解决方案:将电容器置于室温下施加额定电压,直至漏电流降至规定限值以下。
    2. 多个电容器串联时电压分配不均
    - 解决方案:使用适当的电压分压电阻器,确保每个电容器上的电压不超过其额定电压。

    总结和推荐


    KEMET EDH系列铝电解表面贴装电容器凭借其低外形、高可靠性、宽工作温度范围等特性,在高密度印刷电路板设计中表现出色。适用于多种应用场景,特别是在音频/视频设备、计算机/显示器、通信设备和开关模式电源等领域。强烈推荐使用,特别适合追求高性能和高可靠性的电子产品设计。

EDH107M050A9MAA参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 240mA@ 120Hz,300mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDH107M050A9MAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDH107M050A9MAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDH107M050A9MAA EDH107M050A9MAA数据手册

EDH107M050A9MAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1383 ¥ 1.1531
5000+ $ 0.1341 ¥ 1.1185
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 576.55
