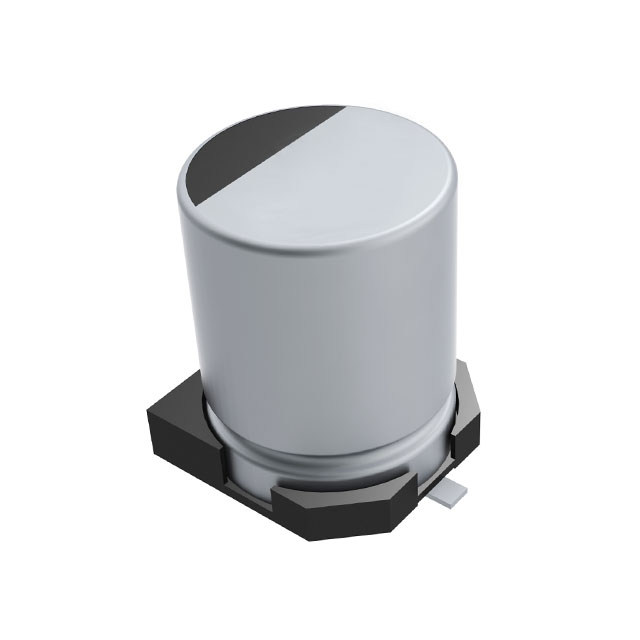

EDK106M050A9DAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 50V ±20% 2000h@ 85°C 27mA@ 120Hz,33.75mA@ 10kHz SMD 贴片安装 5.3mm*5.3mm*5.65mm
供应商型号: 10B-3919580-1
供应商: 国内现货
标准整包数: 1
KEMET 铝电解电容 EDK106M050A9DAA

EDK106M050A9DAA概述

    产品概述

    产品简介


    KEMET EDK铝电解表面贴装电容器是一款专为高密度印刷电路板设计的产品。它广泛应用于耦合、去耦、旁路和滤波等场合。该电容器具备低轮廓垂直芯片设计和表面贴装引线终端,确保了更高的可靠性和更广泛的适用范围。

    技术参数


    KEMET EDK铝电解电容器的技术参数如下:
    - 容值范围:1 µF 至 1,500 µF
    - 额定电压:4 VDC 至 100 VDC
    - 工作温度:-40°C 至 +85°C
    - 寿命测试:85°C/2,000小时
    - 漏电流:I ≤ 0.01 CV 或 3 µA,取较大者(C=额定电容,V=额定电压,电压施加时间为2分钟,温度为20°C)
    - 电抗阻抗:-25°C时的电抗阻抗是20°C时的7倍;-40°C时的电抗阻抗是20°C时的15倍
    - 纹波电流补偿系数:60 Hz时为0.80,120 Hz时为1.00,1 kHz时为1.15,10 kHz时为1.25
    - 尺寸代码:多个尺寸代码对应不同的尺寸规格(例如9B, 9D, 9G等)
    尺寸规范
    以下是KEMET EDK电容器的尺寸代码及其对应的尺寸参数:
    | 尺寸代码 | 长度L (mm) | 宽度W (mm) | 高度H (mm) | 引脚长度F (mm) | 引脚宽度G (mm) |
    |
    | 9B | 5.4 | 4.0 | 5.5 | 0.3 | 0.35 |
    | 9D | 5.4 | 5.0 | 6.5 | 0.3 | 0.35 |
    | 9G | 5.4 | 6.3 | 7.8 | 0.3 | 0.35 |
    | 9H | 7.7 | 6.3 | 7.8 | 0.3 | 0.35 |

    产品特点和优势


    KEMET EDK电容器具有以下特点和优势:
    - 低轮廓设计:低轮廓垂直芯片设计使该电容器非常适合高密度PCB的应用。
    - 高可靠性:表面贴装引线终端提供了更高的可靠性和可操作性。
    - 通用性强:适用于多种应用场景,如耦合、去耦、旁路和滤波等。
    - 环保设计:符合RoHS指令,无铅设计,符合现代环保标准。
    - 长期稳定性:经过2,000小时的寿命测试,保证长时间的稳定运行。

    应用案例和使用建议


    KEMET EDK电容器广泛应用于汽车、医疗、军事和消费电子等领域。以下是一些具体的应用实例和使用建议:
    - 汽车电子:用于汽车ECU(电子控制单元)中,需特别注意其抗震性能。
    - 工业自动化:用于工业控制系统中,需要选择适当的额定电压和电容值以满足应用需求。
    - 家用电器:可用于微波炉、空调等家电的电路板中,需要注意安装位置以避免过热。
    使用建议:
    - 确保电容器放置远离发热组件,以便冷却空气流通。
    - 检查连接器是否可以顺利插入电路板,避免过度机械应力。
    - 若电容器需通过其他固定方式安装,建议使用推荐的安装附件。
    - 在长时间存储后,必须验证泄漏电流。如果泄漏电流超出列表值,则需要重新形成电容器。

    兼容性和支持


    KEMET EDK电容器具有良好的兼容性,能够与其他电子元器件无缝集成。KEMET公司提供全面的支持服务,包括产品文档、技术支持和维修服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:电容器出现泄漏电流超标的状况。
    - 解决方案:将电容器应用其额定电压并通过大约1 kΩ的串联电阻进行重新形成。
    - 问题2:电容器在长时间存储后无法正常工作。
    - 解决方案:重新应用电容器的额定电压,直到泄漏电流降至稳态值以下,建议使用高于额定漏电流两倍或最大充电电流为5mA的限制。
    - 问题3:电容器在高温环境下工作时性能下降。
    - 解决方案:选择适当的额定电压和电容值,以适应高温环境的要求。确保电容器周围的散热空间足够,防止过热。

    总结和推荐


    综上所述,KEMET EDK铝电解表面贴装电容器凭借其低轮廓设计、高可靠性、通用性和环保特性,成为许多应用领域的理想选择。其卓越的性能参数和长期稳定性使其在市场竞争中具有显著优势。因此,强烈推荐使用KEMET EDK电容器,特别是在高密度电路板应用中。

EDK106M050A9DAA参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 27mA@ 120Hz,33.75mA@ 10kHz
长*宽*高 5.3mm*5.3mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
