首页  >  产品百科  >  A765KN826M1ELAE029

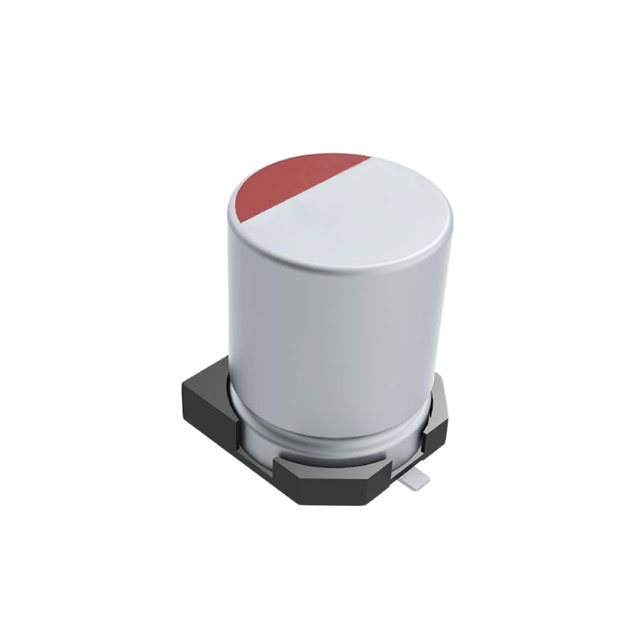

A765KN826M1ELAE029

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 82μF 25V ±20% 29mΩ 2000h@ 105°C 135mA@ 120Hz,2.7A@ 100 kHz 贴片安装 8.3mm*8.3mm*10mm
供应商型号: N-A765KN826M1ELAE029
供应商: 云汉优选
标准整包数: 500
KEMET 铝电解电容 A765KN826M1ELAE029

A765KN826M1ELAE029概述

    KEMET表面贴装固态聚合物铝电解电容器——技术手册

    产品简介


    KEMET表面贴装固态聚合物铝电解电容器(以下简称“固态聚合物电容器”)是专为需要长时间稳定性的电子设备设计的高性能电容器。它们采用固态聚合物电解质材料,能够消除干燥风险并提供超低阻抗,可承受更高的纹波电流。此系列产品适用于工业和商业应用,具有表面贴装形式,小型化等特点。

    技术参数


    - 工作电压范围:2.5 VDC至25 VDC
    - 电容范围:47 µF至2700 µF
    - 工作温度范围:-55°C至+105°C
    - 额定寿命:105°C下2000小时
    - 漏电流:小于指定值
    - 纹波电流补偿系数(RC):随频率变化
    - 120 Hz ≤ f < 1 kHz: 0.05
    - 1 kHz ≤ f < 10 kHz: 0.30
    - 10 kHz ≤ f < 100 kHz: 0.70
    - 100 kHz ≤ f < 500 kHz: 1.00

    产品特点和优势


    - 超低阻抗:具备更低的ESR特性,能够承受更高的纹波电流。
    - 高可靠性:固态聚合物电解质防止干燥,延长使用寿命。
    - 环保:符合RoHS标准且无卤素,绿色环保。
    - 微型化设计:适用于多种电子设备,尤其是需要节省空间的应用场景。

    应用案例和使用建议


    - 典型应用:移动电话充电器、计算机主板、服务器、消费电子产品等。
    - 使用建议:
    - 确保在较低温度下使用以延长电容器的寿命。
    - 避免将电容器放置在热源附近,保持适当的散热空间。
    - 检查电容器安装是否牢固,避免机械损伤影响电气性能。

    兼容性和支持


    - 兼容性:与各种主流电子设备和组件高度兼容,方便集成到现有系统中。
    - 支持和服务:KEMET提供详细的文档和技术支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:电容器焊后出现漏电流增加
    - 解决方案:焊接完成后检查电容器是否变形,确保焊接过程中的热应力不会影响其性能。
    - 问题2:电容器长时间储存后漏电流增加
    - 解决方案:对于超过12个月存储时间的电容器,建议进行电压应用处理以恢复其性能。

    总结和推荐


    KEMET表面贴装固态聚合物铝电解电容器凭借其卓越的性能和广泛的适用性,在工业和消费电子领域表现出色。特别适合需要长时间稳定性的高可靠性应用场景。经过详细的技术评估,我们强烈推荐这一系列电容器用于各种复杂应用,以满足现代电子设备对高性能、长寿命和紧凑尺寸的要求。

A765KN826M1ELAE029参数

参数
电容值 82μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 29mΩ
纹波电流 135mA@ 120Hz,2.7A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

A765KN826M1ELAE029厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A765KN826M1ELAE029数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET A765KN826M1ELAE029 A765KN826M1ELAE029数据手册

A765KN826M1ELAE029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5562 ¥ 4.7277
1000+ $ 0.4692 ¥ 3.9882
1500+ $ 0.4284 ¥ 3.6414
3000+ $ 0.3876 ¥ 3.2946
库存: 1356
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2363.85
直接购买
加入购物车
