ESK227M025AG3EA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 220μF 25V ±20% 2000h@ 85°C 290mA@ 120Hz,348mA@ 10kHz 通孔安装 8mm*11mm*12.5mm
供应商型号: WT-ESK227M025AG3EA
供应商: 海外现货
标准整包数: 1

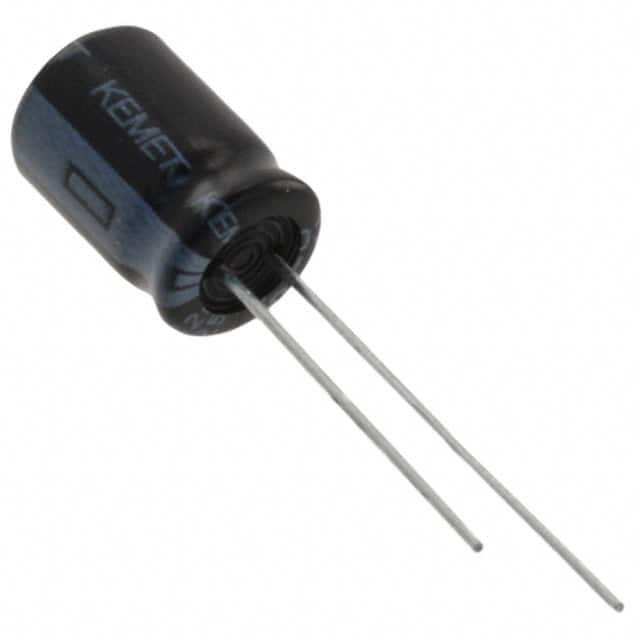

KEMET 铝电解电容 ESK227M025AG3EA

ESK227M025AG3EA概述

    KEMET ESK Radial Aluminum Electrolytic Capacitors

    产品简介


    KEMET ESK系列径向铝电解电容器是专为高密度印刷电路板设计的小型化解决方案。这些电容器具有广泛的应用范围,适用于消费者电子产品中的耦合、去耦、旁路及滤波应用。

    技术参数


    - 工作温度范围:最高可达85°C。
    - 使用寿命:长达2000小时。
    - 尺寸要求:外径D≥5mm。
    - 安全特性:底部设有泄放阀。
    - 电气特性:
    - 电容范围:0.47至22,000μF。
    - 电压等级:6.3至500VDC。
    - 损耗因子(DF):0.47μF至1000μF时±20%,超过1000μF时每增加1000μF,DF值增加2%。
    - 泄漏电流:最大0.01CV或3μA(以较大者为准)。
    - 阻抗(Z)特性:不同频率下阻抗变化。
    - 包装选项:多种直径、长度、封装类型可供选择,包括袋装、带装、弹夹包装等。

    产品特点和优势


    - 高可靠性:具备高达85°C的工作温度,保证在高温环境下稳定运行。
    - 长寿命:达到2000小时的使用寿命,适合长期使用的应用场景。
    - 安全性:底部的安全泄放阀确保电容器在异常情况下不会发生爆炸危险。
    - 兼容性强:支持多种封装形式,适用于不同电路板的设计需求。

    应用案例和使用建议


    - 典型应用:用于消费电子产品中的耦合、去耦、旁路和滤波应用。例如,在音响设备中,用于调节音频信号的频率响应;在电源管理模块中,作为滤波器,消除电源噪声。
    - 使用建议:
    - 在安装过程中确保引脚对齐,避免弯曲过大的风险。
    - 尽量避免暴露于高湿度和腐蚀性气体环境中,以延长使用寿命。
    - 存储时保持在5℃至35℃范围内,相对湿度小于75%。

    兼容性和支持


    - 兼容性:适用于多种电子元器件及设备,特别在高密度印刷电路板中表现优异。
    - 支持:KEMET提供详尽的技术文档和支持服务,帮助客户顺利集成并使用该产品。如有任何问题,可随时联系厂商获取帮助。

    常见问题与解决方案


    - 问题1:泄漏电流超出标准范围。
    - 解决方法:将电容器置于室温下,施加额定电压进行一个小时的充电,直到泄漏电流降至规定限值以下。
    - 问题2:电容值变化超出规定范围。
    - 解决方法:定期进行检查和维护,若出现故障则需要更换新的电容器。

    总结和推荐


    KEMET ESK系列径向铝电解电容器凭借其高可靠性、长寿命和安全性,成为了许多消费电子产品中的首选解决方案。其广泛的适用性和强大的技术支持使得这款产品在市场上极具竞争力。综上所述,我强烈推荐这款电容器用于各种高密度电路板设计中。

ESK227M025AG3EA参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 290mA@ 120Hz,348mA@ 10kHz
长*宽*高 8mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

ESK227M025AG3EA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESK227M025AG3EA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESK227M025AG3EA ESK227M025AG3EA数据手册

ESK227M025AG3EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
