首页  >  产品百科  >  ESH108M025AH4AA

ESH108M025AH4AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 1mF 25V ±20% 2000h@ 105°C 740mA@ 120Hz,851mA@ 10kHz 通孔安装 10mm*20mm*22mm
供应商型号: 399-15680-ND
供应商: Digi-Key
标准整包数: 1

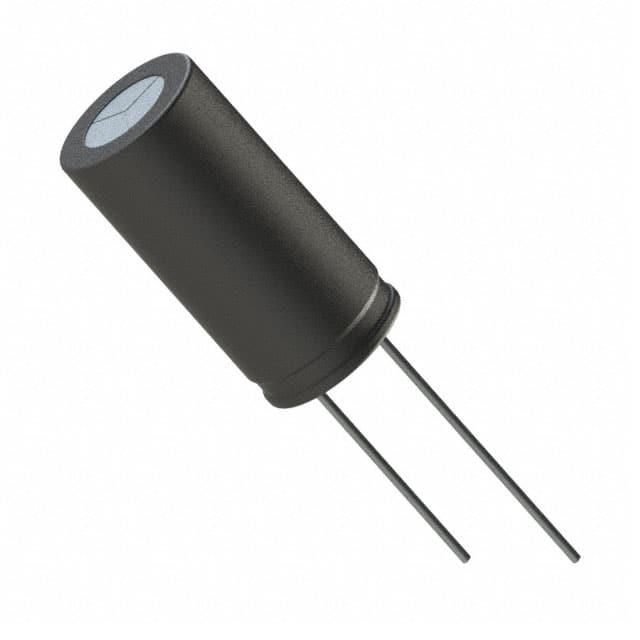

KEMET 铝电解电容 ESH108M025AH4AA

ESH108M025AH4AA概述

    KEMET ESH Radial Aluminum Electrolytic Capacitors

    1. 产品简介


    KEMET ESH 系列径向铝电解电容器是为高可靠性和高质量的应用设计的。这些电容器体积小,适用于耦合、旁路、滤波等通用目的。其特点是具有高电容电压比(CV)和较长的工作寿命,能够在高达 +105°C 的温度下稳定运行。

    2. 技术参数


    - 电容范围:1 µF 至 22,000 µF
    - 耐压范围:6.3 VDC 至 500 VDC
    - 使用寿命:2,000 小时
    - 工作温度:-40°C 至 +105°C
    - 泄漏电流:最大 0.01 CV (µA) 或 3 µA(以较大者为准)
    - 阻抗:在不同额定电压和频率下的具体值见测试方法和性能章节
    - 纹波电流补偿因子(RC):在 120 Hz 至 10 kHz 频率范围内的不同电容值和额定电压下的具体值见性能特性章节

    3. 产品特点和优势


    - 高电容电压比(CV):适合需要高效率电容的精密应用。
    - 长寿命:2,000 小时的使用寿命确保了长期稳定性。
    - 宽工作温度范围:能够在极端温度环境下正常工作。
    - 安全排气阀:基座上安装的安全排气阀防止过压情况的发生。
    - 合规环保材料:不含铅,符合欧盟 RoHS 指令,减少了对环境的影响。

    4. 应用案例和使用建议


    KEMET ESH 电容器广泛应用于各种电子设备中,例如:
    - 通用耦合电路
    - 解耦电路
    - 旁路电路
    - 滤波电路
    使用建议:
    - 在高温环境下工作时,需特别注意散热问题。
    - 建议将电容器存放在干燥环境中,避免湿度对电容器造成损害。
    - 若电容器在超过 18 个月的存储时间后出现泄漏电流增加的情况,建议进行重新老化处理。

    5. 兼容性和支持


    - 兼容性:KEMET ESH 电容器可以与其他常见的电子元件和设备配合使用。
    - 支持和维护:KEMET 提供详细的技术文档和支持服务,包括重新老化处理的指导和建议。

    6. 常见问题与解决方案


    - 问题:电容器在长时间存储后泄漏电流增加。
    - 解决方案:进行重新老化处理。将电容器在室温下施加额定电压一小时,或者直到泄漏电流降至稳态值以下。

    - 问题:电容器在使用过程中出现容量变化。
    - 解决方案:确认环境温度和工作条件,确保其处于规定的范围内。

    7. 总结和推荐


    KEMET ESH 径向铝电解电容器凭借其出色的可靠性、宽泛的工作温度范围和高性能,在多种电子应用中表现出色。其环保特性和卓越的电气性能使其成为许多工程师和设计师的理想选择。我们强烈推荐使用 KEMET ESH 电容器来提升您项目的质量和可靠性。

ESH108M025AH4AA参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 740mA@ 120Hz,851mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESH108M025AH4AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESH108M025AH4AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESH108M025AH4AA ESH108M025AH4AA数据手册

ESH108M025AH4AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.4331 ¥ 3.6595
200+ $ 0.2743 ¥ 2.2733
1000+ $ 0.1821 ¥ 1.5094
5000+ $ 0.1607 ¥ 1.3319
10000+ $ 0.15 ¥ 1.2431
库存: 2830
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.83
