A771KS397M1ELAS012

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 390μF 25V ±20% 12mΩ 4000hrs@125℃ 156.95mA@ 120Hz
供应商型号: ET-4068807
供应商: 海外现货
标准整包数: 1
KEMET 铝电解电容 A771KS397M1ELAS012

A771KS397M1ELAS012概述

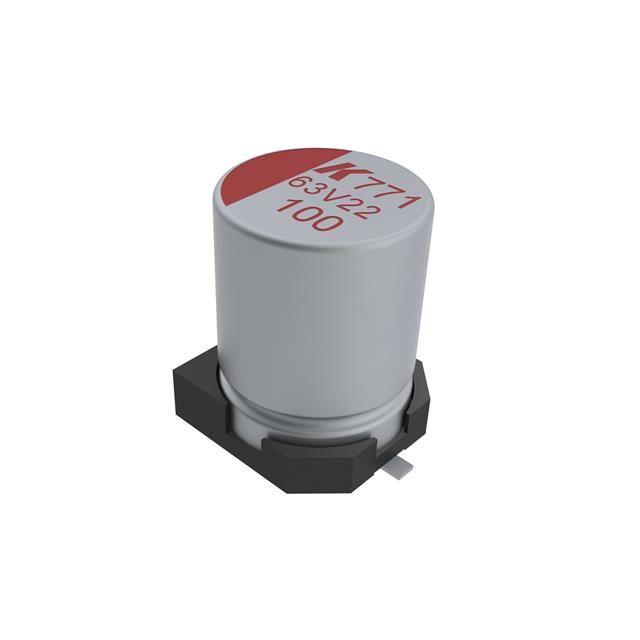

    KEMET A771 Surface Mount Solid Polymer Aluminum Capacitors

    1. 产品简介


    KEMET的A771系列表面贴装固态聚合物铝电解电容器以其卓越的长寿命(4,000小时)和宽温度范围内的稳定性而著称。这些电容器采用高导电固态聚合物电解质,消除了干燥风险,并通过其超低等效串联电阻(ESR)特性,能够承受更高的纹波电流,在正常操作中相较于A768系列提升约35%。此外,A771系列已获得AEC-Q200认证,特别适用于汽车和工业应用。其防振版本也适用于直径为10毫米的产品。

    2. 技术参数


    - 额定电压范围: 16VDC至63VDC
    - 容值范围: 47μF至1000μF
    - 工作温度范围: -55°C至+125°C
    - 额定寿命: 4,000小时(125°C)
    - 纹波电流: 最大可达3.6ARMS(100kHz,125°C)
    - 最大振动: 30g
    - 包装形式: 带状及卷带式
    - 封装尺寸: 8mm×12.2mm至10mm×12.4mm
    - 引脚焊接规范: 适用于再流焊工艺,预热时间最长120秒,峰值温度不超过260°C

    3. 产品特点和优势


    - 高温度耐受性: 高达125°C的工作温度,确保在恶劣环境下稳定工作。
    - 超低阻抗: 超低ESR设计,有效减少热量产生,延长使用寿命。
    - 抗振性强: 最大振动可达30g,适合在车辆和工业环境中应用。
    - 环保设计: 符合RoHS标准且无卤素材料,符合绿色制造要求。
    - 广泛应用: 适用于LED驱动器、专业功放、电源转换器等多个领域。

    4. 应用案例和使用建议


    - 典型应用: 用于LED驱动器、专业音频功放、工业电源供应器、DC/DC转换器等。
    - 使用建议: 在设计电路时,尽量将电解电容器远离发热源以延长使用寿命;确保焊接温度不超过限制,避免反复回流焊接影响性能。

    5. 兼容性和支持


    - 兼容性: 该系列产品适用于多种表面贴装生产线,并可与标准焊接设备良好配合。
    - 厂商支持: KEMET提供详尽的技术文档和支持服务,客户可以通过官方渠道获取更多帮助。

    6. 常见问题与解决方案


    - 问题1: 焊接后漏电流增大。
    - 解决方案: 确保焊接条件符合规定,避免过高温度或多次焊接导致损坏。
    - 问题2: 使用过程中出现电容量变化。
    - 解决方案: 定期检查电容器,如发现容量显著下降,建议重新老化处理。

    7. 总结和推荐


    综上所述,KEMET的A771系列表面贴装固态聚合物铝电解电容器具备高可靠性、长寿命及优异的电气性能。无论是对于高温环境还是强烈振动的场合,都能保持稳定的性能表现。强烈推荐应用于对电子元器件要求较高的汽车及工业自动化领域。

A771KS397M1ELAS012参数

参数
电容值 390μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 12mΩ
纹波电流 156.95mA@ 120Hz
工作寿命 4000hrs@125℃
零件状态 在售
包装方式 卷带包装

A771KS397M1ELAS012厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A771KS397M1ELAS012数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET A771KS397M1ELAS012 A771KS397M1ELAS012数据手册

A771KS397M1ELAS012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7676 ¥ 6.4865
50+ $ 0.56 ¥ 4.732
400+ $ 0.4499 ¥ 3.8014
800+ $ 0.3921 ¥ 3.3128
1200+ $ 0.3808 ¥ 3.2175
2000+ $ 0.3695 ¥ 3.1222
库存: 7
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.48
直接购买
加入购物车
