NACZ471M16V8X10.5TR13F

产品分类: 铝电解电容
厂牌: NIC COMPONENTS
产品描述: 470μF 16V ±20% 170mΩ 2000h@ 105°C 270mA@ 100Hz,450mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 4988-NACZ471M16V8X10.5TR13FCT-ND
供应商: Digi-Key
标准整包数: 1

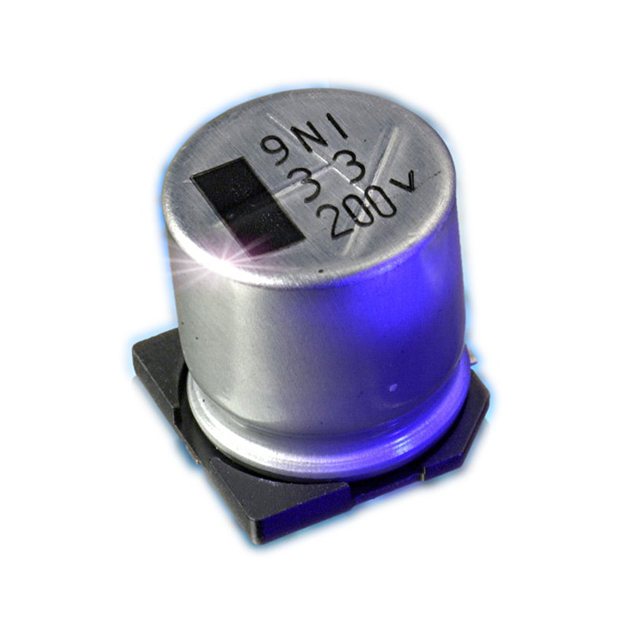

NIC COMPONENTS 铝电解电容 NACZ471M16V8X10.5TR13F

NACZ471M16V8X10.5TR13F概述

    NIC COMPONENTS CORP. 表面贴装铝电解电容器 NACZ 系列技术手册

    产品简介


    NIC COMPONENTS CORP. 的NACZ系列表面贴装铝电解电容器是专为直流-直流转换器、直流-交流逆变器等应用设计的高性能电容器。这些电容器具备低阻抗和高纹波电流特性,适用于多种电路设计。它们广泛应用于通信、计算机、工业控制、医疗设备等多个领域。

    技术参数


    | 参数名称 | 规格 |

    | 额定电压范围 | 6.3 Vdc 至 50 Vdc |
    | 额定电容范围 | 4.7 μF 至 6800 μF |
    | 工作温度范围 | -55°C 至 +105°C |
    | 泄漏电流 | 在20°C时2分钟内,最大值为0.01CV或3μA(以较大者为准) |
    | 损耗角正切(Tan δ)@ 120Hz/20°C | 最大值范围:0.10 至 0.38 |
    | 最大纹波电流(+105°C,100KHz) | 60 mA 至 1250 mA |
    | 最大阻抗(+20°C,100KHz) | 0.052 Ω 至 2.90 Ω |

    产品特点和优势


    - 低阻抗和高纹波电流:该系列电容器在100KHz频率下具有非常低的阻抗和高纹波电流能力,这使其非常适合用于高频开关电源和滤波器设计。
    - 宽电容范围:从4.7 μF到6800 μF的宽泛电容选择范围,能够满足不同应用需求。
    - 高温耐受性:新款“M1”版本电容器能够承受高达105°C的工作温度,且具有良好的可靠性。
    - 适合自动装配和回流焊接:电容器采用标准尺寸和封装,便于自动化生产过程,提高制造效率。

    应用案例和使用建议


    - 开关电源:该电容器常用于开关电源的输出滤波,可有效减小输出纹波,提升系统稳定性。
    - 逆变器:在DC-AC逆变器中,这些电容器可以稳定直流输入电压,提高逆变器的工作效率。
    - 医疗设备:医疗设备需要高可靠性和稳定性,这些电容器能提供出色的性能表现,确保设备的长期稳定运行。
    使用建议:
    - 在安装时应注意正确的回流焊接温度和时间,避免过高的温度导致电容器损坏。
    - 建议在应用前进行详细的测试和验证,确保电容器满足特定的设计要求。

    兼容性和支持


    - 兼容性:这些电容器与大多数标准SMT生产线兼容,便于集成到现有的制造流程中。
    - 支持和服务:NIC COMPONENTS CORP. 提供详尽的技术支持服务,可通过电子邮件tpmg@niccomp.com与技术专家联系,获取详细的安装指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中电容器损坏 | 确保焊接温度和时间符合要求,避免过高温度造成损坏。 |
    | 输出纹波过大 | 调整电容器的参数,如电容值和额定电压,确保满足应用需求。 |
    | 工作温度过高 | 确保工作环境温度不超过电容器的最大工作温度限制。 |

    总结和推荐


    NIC COMPONENTS CORP. 的NACZ系列表面贴装铝电解电容器凭借其低阻抗、高纹波电流和宽温度范围等特点,在众多应用中表现出色。其广泛的应用范围和可靠的性能使其成为市场上的竞争产品之一。我们强烈推荐这一系列电容器用于需要高性能和高可靠性的场合。如果你正在寻找一款高性能的铝电解电容器,NIC COMPONENTS CORP. 的NACZ系列将是你的不二之选。

NACZ471M16V8X10.5TR13F参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 170mΩ
工作寿命 2000h@ 105°C
纹波电流 270mA@ 100Hz,450mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
包装方式 卷带包装

NACZ471M16V8X10.5TR13F厂商介绍

NIC Components是一家全球领先的电子元件制造商,专注于为各种行业提供高质量的电容器、电阻器和其他被动元件。公司的主要产品分类包括:

1. 电容器:包括陶瓷电容器、薄膜电容器和电解电容器,广泛应用于电源、通信、汽车电子等领域。
2. 电阻器:提供固定电阻器、可变电阻器和特殊电阻器,服务于工业控制、医疗设备和消费电子市场。
3. 电感器:包括铁氧体电感器和线圈,用于滤波、振荡和能量存储等应用。

NIC Components的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,以满足不断变化的市场需求。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,快速响应客户需求。

NIC Components致力于为客户提供高性能、高可靠性的电子元件,助力客户产品在竞争激烈的市场中保持领先地位。

NACZ471M16V8X10.5TR13F数据手册

厂牌 PDF简要描述 下载
NIC COMPONENTS 铝电解电容 NIC COMPONENTS NACZ471M16V8X10.5TR13F NACZ471M16V8X10.5TR13F数据手册

NACZ471M16V8X10.5TR13F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.529 ¥ 4.4701
50+ $ 0.3683 ¥ 3.112
100+ $ 0.3284 ¥ 2.7752
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
