首页  >  产品百科  >  Y163120K0000T9R

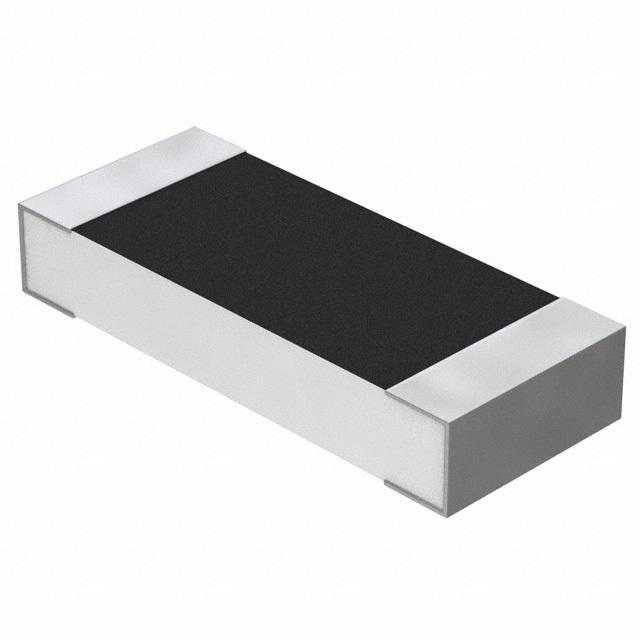

Y163120K0000T9R

产品分类: 贴片电阻
产品描述: 20KΩ ±0.01% 300mW ±0.2ppm/℃ 1506 贴片安装 3.81mm*1.57mm*640μm
供应商型号: 71-VFCP150620K000TST
供应商: Mouser
标准整包数: 1
VISHAY PRECISION GROUP 贴片电阻 Y163120K0000T9R

Y163120K0000T9R概述


    产品简介


    VFCP系列(Z-Foil)翻转芯片电阻是Vishay Foil电阻公司的旗舰产品,基于Bulk Metal Z-Foil技术,适用于0805、1206、1506、2010和2512尺寸的封装。这些电阻主要用于高精度测量电路,广泛应用于工业控制、传感器、RTDs(热电阻温度计)、电动仪表、气象通信基站等需要极高精度的应用场合。

    技术参数


    - 温度系数:±0.2 ppm/°C(–55°C至+125°C)
    - 耐受度:最高可达到±0.01%
    - 功率系数:在额定功率下为5 ppm
    - 负载寿命稳定性:+70°C下2000小时 ±0.005%(50 ppm)
    - 功率等级:最高可达600 mW (+70°C)
    - 静电放电:至少25 kV
    - 电阻范围:5 Ω 至 125 kΩ
    - 非感应、非容性设计
    - 热稳定时间:<1秒
    - 短时过载:≤0.005%(50 ppm)

    产品特点和优势


    - 高精度和稳定性:通过Bulk Metal Z-Foil技术实现了±0.2 ppm/°C的温度系数和±0.01%的耐受度。
    - 高可靠性:ESD保护达到25 kV以上,减少了电路中的潜在故障点。
    - 低噪声和低电压系数:电流噪声小于0.010 μVrms/V,电压系数小于0.1 ppm/V。
    - 节省空间:相比传统设计,最多可节省35%的PCB空间。
    - 长寿命稳定性:经过严格的测试,满足高可靠性要求。

    应用案例和使用建议


    VFCP系列电阻非常适合用于需要极高精度和稳定性的应用场景,例如气象站、通信基站等。为了更好地利用这些特性,建议在设计时充分考虑电阻的散热问题,避免长时间处于高温环境中,从而延长其使用寿命。此外,可以根据具体需求选择不同尺寸的型号,以实现最佳的空间利用和性能表现。

    兼容性和支持


    VFCP系列电阻与市场上主流的电子设备和组件兼容良好。Vishay Foil电阻公司提供详细的技术支持和售后服务,确保客户能够顺利地使用和维护这些产品。

    常见问题与解决方案


    - 问:这些电阻在高湿度环境下是否会失效?
    - 答: 不会,这些电阻具备优异的湿度抵抗力,可以稳定工作在高湿度环境中。
    - 问:如何处理电阻表面损坏的问题?
    - 答: 避免使用可能攻击环氧树脂的清洁剂。推荐使用真空吸盘进行操作,不推荐使用烙铁焊接。

    总结和推荐


    总体而言,VFCP系列(Z-Foil)翻转芯片电阻以其卓越的性能、稳定的可靠性和高效的空间利用率,在众多应用场景中展现出强大的竞争力。无论是对于需要高精度测量的工业应用,还是对于对空间利用有严格要求的设计项目,这款电阻都是理想的选择。因此,强烈推荐使用VFCP系列电阻。

Y163120K0000T9R参数

参数
电阻值 20KΩ
精度 ±0.01%
额定功率 300mW
温度系数 ±0.2ppm/℃
长*宽*高 3.81mm*1.57mm*640μm
通用封装 1506
安装方式 贴片安装
应用等级 工业级
零件状态 在售

Y163120K0000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y163120K0000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y163120K0000T9R Y163120K0000T9R数据手册

Y163120K0000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.528 ¥ 181.9116
10+ $ 15.282 ¥ 129.1329
20+ $ 13.3488 ¥ 112.7974
50+ $ 12.4416 ¥ 105.1315
100+ $ 12.4308 ¥ 105.0403
200+ $ 11.802 ¥ 99.7269
500+ $ 10.3215 ¥ 87.2167
库存: 355
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 181.91
