Y11695R00000B9R

产品分类: 贴片电阻
产品描述: 5Ω ±0.1% 600mW ±2ppm/℃ 3017 贴片安装 7.29mm*4.32mm*3.1mm
供应商型号: ET-2820449
供应商: 海外现货
标准整包数: 1

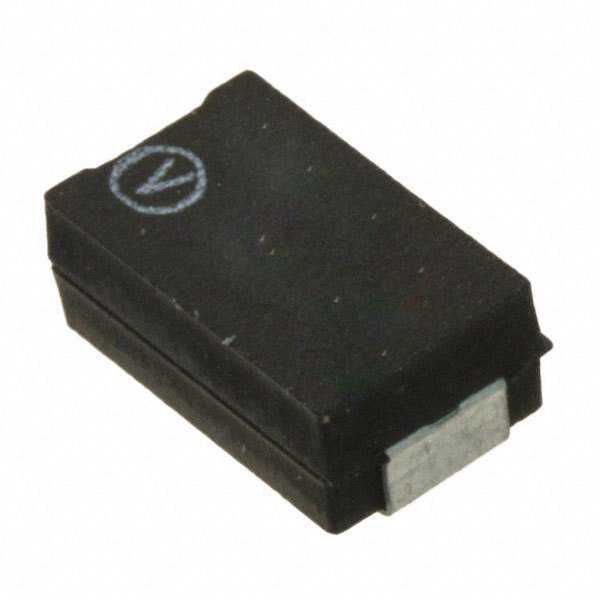

VISHAY PRECISION GROUP 贴片电阻 Y11695R00000B9R

Y11695R00000B9R概述

    高精度Bulk Metal®箔片表面贴装电阻SMR1D/SMR3D

    产品简介


    Vishay Foil Resistors推出的SMR1D/SMR3D是一款高精度的表面贴装电阻,具有优异的温度系数(TCR)和长期稳定性。其独特的Bulk Metal®箔片技术确保了低噪声、低热电效应和非可测量电压系数,适用于需要高精度的各类应用场景。

    技术参数


    | 参数名称 | 规格 |

    | 温度系数(TCR) | ± 2 ppm/°C(典型值) |
    | 允许误差 | 至± 0.01 % |
    | 灵活端子 | 减少PCB传来的应力 |
    | 静电放电(ESD) | > 25 000 V |
    | 负载寿命稳定性 | ± 0.005 %(70 °C,2000 小时) |
    | 电阻范围 | 5 Ω 至 80 kΩ |
    | 功率等级 | 最高至 600 mW(70 °C) |
    | 非感性设计 | < 0.08 µH |
    | 电流噪声 | -40 dB |
    | 电压系数 | < 0.1 ppm/V |

    产品特点和优势


    SMR1D/SMR3D电阻凭借其独特的Bulk Metal®箔片技术,实现了低TCR、高稳定性和优秀的信号处理能力。其灵活的端子设计显著减少了PCB传输带来的机械应力,提高了整体系统的可靠性。尤其在温度系数方面,其表现出色,即使在极端环境下也能保持稳定的性能。

    应用案例和使用建议


    - 军事、航空和航天:在恶劣环境中提供高可靠性的精密测量。
    - 精密放大器:确保信号的准确放大,不受外界因素干扰。
    - 高精度仪器:用于医疗设备、自动测试设备(ATE)等领域,确保测量结果的高度准确性。
    - 音频设备:如高端立体声音响系统,提供无失真的音质体验。
    - 工业和脉冲应用:在工业自动化控制和脉冲电路中实现精确的信号控制。
    使用建议:为了达到最佳性能,在安装过程中遵循推荐的焊盘几何形状和安装方法,可以有效减少机械应力对电阻的影响。对于特定的应用场景,建议联系应用工程部门获取专业指导。

    兼容性和支持


    SMR1D/SMR3D具有广泛的兼容性,可与其他标准电路板兼容。Vishay Foil Resistors提供全面的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 如何提高负载寿命稳定性?
    - 解决方案:按照手册建议进行负载寿命测试,并在设计中考虑散热措施,避免过热导致的不稳定。
    2. 电阻值如何调整以满足特定要求?
    - 解决方案:通过调节电阻材料,可以选择合适的阻值,确保符合应用需求。同时,根据应用环境选择合适的封装方式。

    总结和推荐


    综上所述,SMR1D/SMR3D是一款高性能的高精度表面贴装电阻,适用于多种高精度应用场景。其卓越的温度系数、灵活性及长寿命稳定性使其在市场上具备强大的竞争力。强烈推荐使用SMR1D/SMR3D以获得最佳性能和可靠的使用体验。如果您有任何疑问或需要进一步的支持,请联系Vishay Foil Resistors官方支持团队。

Y11695R00000B9R参数

参数
电阻值
精度 ±0.1%
额定功率 600mW
温度系数 ±2ppm/℃
长*宽*高 7.29mm*4.32mm*3.1mm
通用封装 3017
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Y11695R00000B9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y11695R00000B9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y11695R00000B9R Y11695R00000B9R数据手册

Y11695R00000B9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.7212 ¥ 241.2577
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 241.25
直接购买
加入购物车
