Y16251K00000T9R

产品分类: 贴片电阻
产品描述: 1KΩ ±0.01% 300mW ±0.2ppm/℃ 1206 贴片安装 3.2mm*1.57mm*640μm
供应商型号: 71-VSMP12061K0000TST
供应商: Mouser
标准整包数: 1

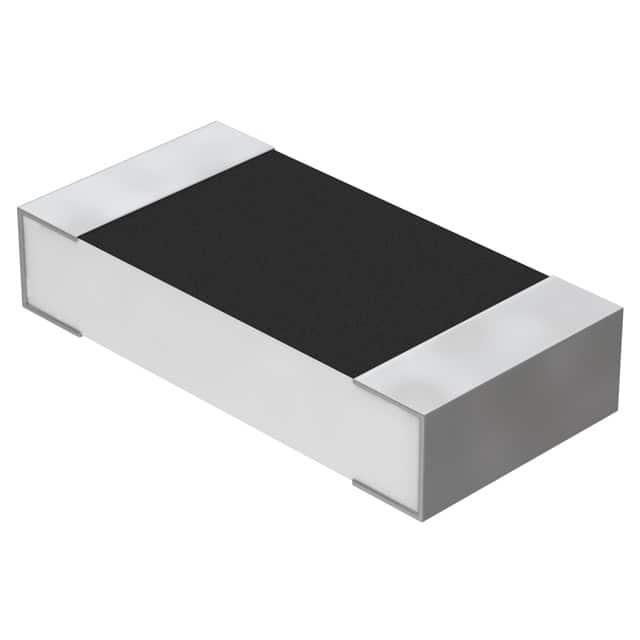

VISHAY PRECISION GROUP 贴片电阻 Y16251K00000T9R

Y16251K00000T9R概述

    高精度箔绕贴片电阻VSMP系列技术手册解析

    1. 产品简介


    VSMP系列是威世箔电阻(Vishay Foil Resistors)公司推出的高精度箔绕贴片电阻,采用Z Foil技术,具有极低温度系数(TCR),适用于广泛的应用领域。该系列产品提供六种不同尺寸(0603, 0805, 1206, 1506, 2010, 2512),具备超高的稳定性和精确度。

    2. 技术参数


    | 规格参数 | 描述 |

    | TCR | 0.2 ppm/°C典型值(–55°C至+125°C,以+25°C为参考) |
    | 电阻范围 | 5 Ω至125 kΩ |
    | 功率系数 | 5 ppm在额定功率时 |
    | 功率等级 | 至750 mW在+70°C时(见表3) |
    | 负载寿命稳定性 | ±0.005%在+70°C下2000小时 |
    | 温度范围 | –55°C至+125°C |
    | 静电放电抗扰度 | 至少25 kV |

    3. 产品特点和优势


    - 极高精度:温度系数(TCR)仅为0.2 ppm/°C,确保了电阻值的高度稳定。
    - 低噪声:电流噪声小于0.010 μVRMS/V,有效降低电路干扰。
    - 非热点设计:避免局部过热,提高长期稳定性。
    - 定制能力:可提供特定值的电阻,不受标准值限制。

    4. 应用案例和使用建议


    - 医疗设备:高精度要求的场合如心电图设备。
    - 通讯设备:需长时间稳定工作的网络通信设备。
    - 航空航天:高可靠性需求的航空电子设备。
    使用建议:
    - 严格控制安装环境,避免温度骤变。
    - 选择合适尺寸的电阻,以匹配具体应用的需求。
    - 尽量避免直接焊接,采用真空拾取或红外回流焊接。

    5. 兼容性和支持


    VSMP系列与市面上多数电子设备兼容,适用于大多数贴片安装设备。厂家提供全面的技术支持和售后服务,包括非标准要求的定制服务。联系方式为`foil@vpgsensors.com`。

    6. 常见问题与解决方案


    - 问:如何应对静电放电问题?
    - 答:通过静电放电测试结果可知,采用Z Foil技术的电阻在各种电压下均表现出极低的漂移率,建议使用防静电手环操作。

    - 问:负载寿命测试结果不佳怎么办?
    - 答:根据表4的数据,适当降低工作电压或提高散热效率可以改善负载寿命。

    7. 总结和推荐


    VSMP系列贴片电阻凭借其高精度、稳定性和定制化能力,在精密测量、医疗设备和航天航空等领域有着广泛的应用前景。考虑到其卓越的性能和适用性,强烈推荐使用VSMP系列电阻。
    本文档由威世箔电阻公司提供,详情请参阅完整技术手册或联系技术支持团队获取更多帮助。

Y16251K00000T9R参数

参数
电阻值 1KΩ
精度 ±0.01%
额定功率 300mW
温度系数 ±0.2ppm/℃
长*宽*高 3.2mm*1.57mm*640μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Y16251K00000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y16251K00000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y16251K00000T9R Y16251K00000T9R数据手册

Y16251K00000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.312 ¥ 222.3364
10+ $ 18.6732 ¥ 157.7885
20+ $ 16.7724 ¥ 141.7268
50+ $ 15.6708 ¥ 132.4183
100+ $ 15.0675 ¥ 127.3204
200+ $ 14.6265 ¥ 123.5939
500+ $ 14.5005 ¥ 122.5292
库存: 660
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.33
