首页  >  产品百科  >  Y092610R0000T9L

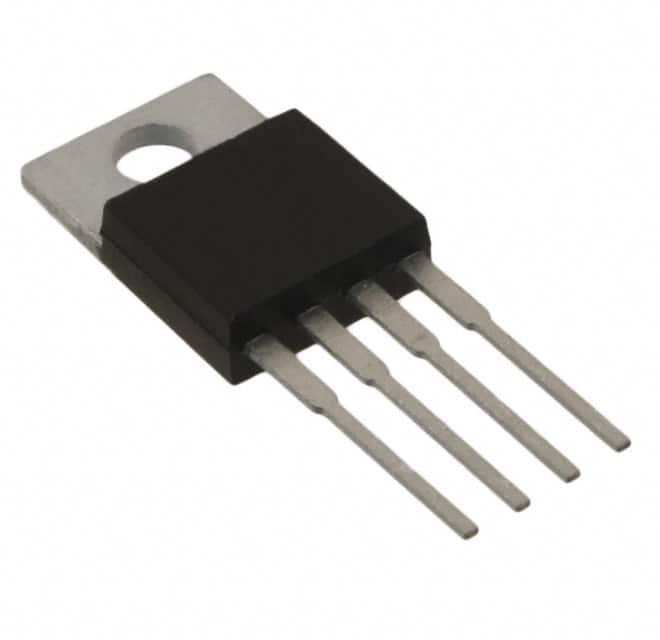

Y092610R0000T9L

产品分类: 通孔电阻
产品描述: 10Ω ±0.01% 8W ±2ppm/℃ TO-220-4 通孔安装 10.16mm*3.81mm*21.46mm
供应商型号: UA-Y092610R0000T9L
供应商: 海外现货
标准整包数: 1
VISHAY PRECISION GROUP 通孔电阻 Y092610R0000T9L

Y092610R0000T9L概述

    Bulk Metal® Foil Technology Precision Foil Power Resistors

    1. 产品简介


    Vishay Foil Resistors公司生产的VPR220和VPR221型精密箔功率电阻,采用Bulk Metal®箔技术制造。这两种型号的电阻均具有低温度系数(TCR)、高稳定性和紧密容差等特点,且响应速度快。其中,VPR220是双引脚装置,而VPR221则是凯尔文连接方式的四引脚装置,特别适用于要求阻值低于100Ω的高精度应用场合。
    这些电阻的工作环境温度范围为-55°C至+125°C,并提供铅(Pb)无铅或锡铅合金端子。该系列产品还包括表面贴装版本,即VPR220S和VPR221S,以满足不同封装需求。

    2. 技术参数


    | 参数 | 描述 |

    | 温度系数(TCR) | ± 2 ppm/°C (典型值),-55°C 至 +125°C,+25°C 参考值 |
    | 容差 | 最大至 ± 0.01%(见表1和表2) |
    | 电荷储存能力(ESD) | 大于 25,000 V |
    | 负载寿命稳定性 | ± 0.005%(在 25°C 下,2000 小时内,额定功率) |
    | 阻值范围 | 0.5 Ω 至 10 kΩ |
    | 功率额定值 | 8 W,底座安装(按 MIL-PRF-39009 标准) |
    | 非感性设计 | 非电感、非电容设计 |
    | 上升时间 | 1 ns 没有振铃 |
    | 电流噪声 | < -40 dB |
    | 电压系数 | < 0.1 ppm/V |
    | 热电动势(EMF) | 0.05 μV/°C 典型值 |

    3. 产品特点和优势


    VPR220和VPR221的主要特点是:
    - 高精度: 容差低至± 0.01%,适合高精度应用;
    - 低温度系数: ± 2 ppm/°C 的典型温度系数,确保在宽温度范围内保持高度稳定性;
    - 非感性设计: 无电感设计减少了高频应用中的干扰;
    - 快速响应: 响应时间为 1 ns,确保快速控制;
    - 高温稳定性: 工作温度范围广泛,可达-55°C至+150°C;
    - 无铅或锡铅合金端子: 适用于环保要求严格的应用场合。

    4. 应用案例和使用建议


    这些电阻适用于各种高精度的测量和控制设备中,例如高精度传感器、医疗设备和航空航天系统。对于精度要求较高的电路,建议优先选择四引脚Kelvin连接方式的VPR221,以确保更低的容差和更好的稳定性。
    在使用这些电阻时,应注意以下几点:
    - 确保电路工作在规定的温度范围内;
    - 使用适当尺寸的散热片以保证长期工作的稳定性;
    - 在高频应用中,注意避免电感效应影响信号完整性。

    5. 兼容性和支持


    VPR220和VPR221与大多数常见的电气系统兼容,尤其是需要高精度和高稳定性的场合。Vishay Foil Resistors公司提供全面的技术支持,包括原型样品(可在48小时内交货)和详细的文档资料。如有任何问题,可以联系技术团队获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频应用中的噪声过大 | 确保使用适当尺寸的散热片,并优化电路布局 |
    | 在低温环境中稳定性不足 | 确保电阻周围有足够的空间进行热传导,并使用合适的材料 |
    | 超过额定功率工作 | 按照制造商提供的指导,正确降额使用 |

    7. 总结和推荐


    VPR220和VPR221是市场上高性能、高精度电阻的代表。它们具备极高的稳定性和超低的温度系数,非常适合高精度测量和控制应用。鉴于其出色的性能和广泛的适用范围,强烈推荐这些产品用于需要高度可靠性的场合。
    如果您的应用对电阻的精度和稳定性有极高要求,那么VPR220和VPR221无疑是最佳选择。建议与Vishay Foil Resistors团队联系,获取更多定制化服务和技术支持。

Y092610R0000T9L参数

参数
电阻值 10Ω
精度 ±0.01%
额定功率 8W
温度系数 ±2ppm/℃
长*宽*高 10.16mm*3.81mm*21.46mm
通用封装 TO-220-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

Y092610R0000T9L厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y092610R0000T9L数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 通孔电阻 VISHAY PRECISION GROUP Y092610R0000T9L Y092610R0000T9L数据手册

Y092610R0000T9L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 43.4375 ¥ 364.0063
5+ $ 42.75 ¥ 358.245
12+ $ 40.9625 ¥ 343.2658
50+ $ 30.3625 ¥ 254.4378
100+ $ 23.6 ¥ 197.768
250+ $ 21.5125 ¥ 180.2748
库存: 126
起订量: 3 增量: 25
