Y4023350R000A9R

产品分类: 贴片电阻
产品描述: 350Ω ±0.05% 300mW ±0.2ppm/℃ 1206 贴片安装 3.2mm*1.57mm*640μm
供应商型号: ET-3380903
供应商: 海外现货
标准整包数: 1

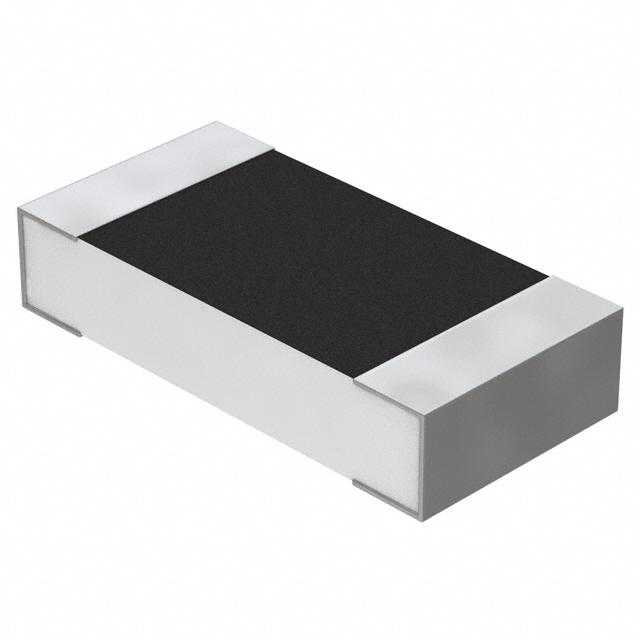

VISHAY PRECISION GROUP 贴片电阻 Y4023350R000A9R

Y4023350R000A9R概述


    产品简介


    FRSM系列精密贴片电阻
    FRSM系列精密贴片电阻是基于Vishay Precision Group(VPG)的最新一代Z1-技术制造的。这些电阻利用先进的Bulk Metal® Foil技术,具备出色的稳定性和低温度系数(TCR),适用于各种严苛的应用场景。其主要功能包括高精度的阻值控制、极低的温度漂移、卓越的负载寿命稳定性,以及高ESD耐受能力。这类电阻广泛应用于军事、航空航天、精密测量仪器等领域。

    技术参数


    - 温度系数:0.05 ppm/°C(0°C至+60°C);0.2 ppm/°C(-55°C至+125°C,以+25°C为参考)
    - 阻值公差:±0.01%
    - 功率额定值:750 mW(+70°C时)
    - 负载寿命稳定性:±0.0025%(70°C,2000小时);±0.005%(70°C,10,000小时)
    - 最大工作电压:根据芯片尺寸不同,范围从5V到220V不等
    - 电阻范围:5Ω至125 kΩ
    - 热时间常数:<1秒
    - 静电放电(ESD)耐受:至少25kV
    - 短时间过载:0.005%
    - 电流噪声:0.010 µVRMS/V(< -40 dB)

    产品特点和优势


    - 卓越的负载寿命稳定性:经过长时间测试,该系列电阻具有±0.0025%的长期负载寿命稳定性。
    - 低温度系数:拥有出色的温度稳定性,典型值为0.05 ppm/°C。
    - 极高精度:电阻值公差可以达到±0.01%,确保极其稳定的输出。
    - 低噪声:内置噪音非常小,电流噪声仅为0.010 µVRMS/V。
    - 快速热响应:具有近乎瞬时的热响应时间(<1秒)。
    - ESD耐受力强:可承受高达25kV的静电放电,增强了设备的可靠性。

    应用案例和使用建议


    应用案例:FRSM系列精密贴片电阻适用于各种高要求的应用场合,如军事和航空航天领域的精密设备、高端测量仪器等。特别是在需要长时间稳定性的场合,如油田设备、实验室仪器等。
    使用建议:
    1. 在设计电路时,应考虑极端条件下的温度变化和电流波动,选择合适的芯片尺寸和阻值范围。
    2. 安装过程中要避免使用可能损坏电阻的清洁剂。
    3. 在焊接过程中,采取必要的防护措施以避免过热。

    兼容性和支持


    FRSM系列精密贴片电阻提供了多种芯片尺寸选项,满足不同的应用需求。同时,制造商提供了专业的技术支持,可通过电子邮件或官方网站联系工程师获取帮助。此外,还提供样品及定制服务,以满足客户的特殊需求。

    常见问题与解决方案


    1. 问题:安装过程中是否需特别注意?
    - 解决方案:在安装过程中避免使用可能损坏环氧树脂的清洁剂,推荐使用真空拾取工具进行操作。

    2. 问题:如何处理脉冲负载对电阻的影响?
    - 解决方案:在设计电路时考虑到电阻的功率系数,并选择合适型号以适应应用中的功率要求。

    总结和推荐


    FRSM系列精密贴片电阻以其卓越的稳定性和可靠性,成为精密电路设计的理想选择。其出色的温度稳定性、负载寿命稳定性以及低噪音特性,使其在高要求的应用中表现出色。尽管成本相对较高,但其卓越的性能和长久的使用寿命使得它在众多应用中具备显著的优势。因此,强烈推荐使用此系列电阻来提高系统整体性能并降低成本。

Y4023350R000A9R参数

参数
电阻值 350Ω
精度 ±0.05%
额定功率 300mW
温度系数 ±0.2ppm/℃
长*宽*高 3.2mm*1.57mm*640μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Y4023350R000A9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y4023350R000A9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y4023350R000A9R Y4023350R000A9R数据手册

Y4023350R000A9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
