Y162740K0000T9R

产品分类: 贴片电阻
产品描述: 40KΩ ±0.01% 500mW ±0.2ppm/℃ 2010 贴片安装 5.03mm*2.46mm*640μm
供应商型号: UA-Y162740K0000T9R
供应商: 海外现货
标准整包数: 100

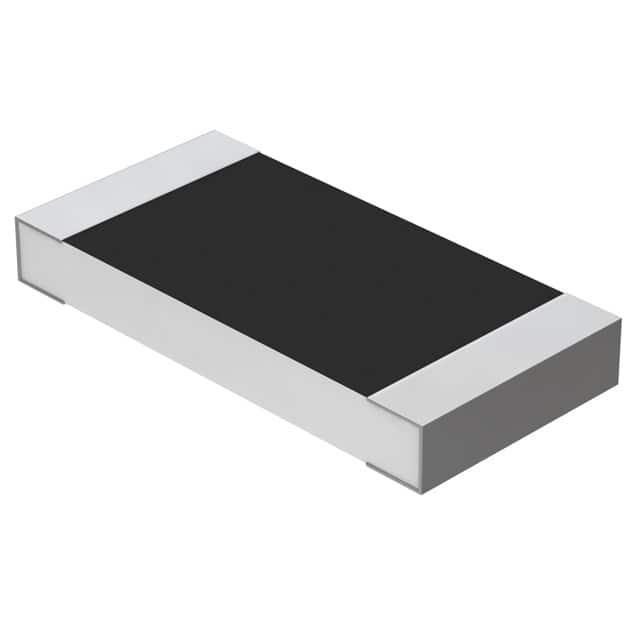

VISHAY PRECISION GROUP 贴片电阻 Y162740K0000T9R

Y162740K0000T9R概述

    VSMP Series (0603, 0805, 1206, 1506, 2010, 2512) (Z Foil) Ultra High Precision Foil Wraparound Surface Mount Chip Resistor

    1. 产品简介


    VSMP系列是行业首款高功率额定值且具备卓越负载寿命稳定性的电阻器,同时拥有极低温度系数(TCR)。该系列产品采用超精密Z箔技术,适用于广泛的工业和消费电子产品中,如通信设备、医疗仪器、汽车电子、测试测量设备及航空航天设备。

    2. 技术参数


    | 参数 | 描述 |

    | 温度系数(TCR) | 0.2 ppm/°C 典型值(-55°C 至 +125°C,+25°C 参考) |
    | 电阻精度 | ±0.01% 典型值 |
    | 功率系数(PCR) | 5 ppm 额定功率时 |
    | 功率额定值 | 最大至 750 mW(在 +70°C 下) |
    | 负载寿命稳定性 | ±0.005% (+70°C,2000小时) |
    | 电阻范围 | 5 Ω 至 125 kΩ |
    | 环境适应性 | 支持宽温度范围:-55°C 至 +125°C |
    | 其他特点 | 非感应设计、非容性设计、静电放电(ESD)≥25 kV |

    3. 产品特点和优势


    - 低温度系数:电阻值受温度变化的影响极小,提供稳定的性能。
    - 高功率处理能力:最高可达 750 mW 的功率处理能力,适用于多种高功耗应用场景。
    - 卓越的负载寿命稳定性:出色的负载寿命稳定性保证了长期可靠性。
    - 低噪声性能:电流噪声极低,适合对信号噪声要求高的应用。
    - 快速原型开发支持:提供快速原型开发支持,适合快速开发周期的需求。

    4. 应用案例和使用建议


    VSMP 系列电阻器广泛应用于各种高精度电路设计中,特别是在需要高可靠性和稳定性的场合。例如,在医疗设备和精密仪器中,使用这些电阻器可以确保测量结果的高度准确性和稳定性。对于需要进行温度补偿的设计,应选择具有低温度系数的电阻器型号。

    5. 兼容性和支持


    - 兼容性:与现有的大多数表面贴装设备和工艺流程兼容。
    - 技术支持:Vishay Foil Resistors 的应用工程部门提供技术支持和咨询服务,可通过电子邮件 `foil@vpgsensors.com` 联系。

    6. 常见问题与解决方案


    - Q: 为什么我的电路在低温下出现异常?
    - A: 请检查电路中是否使用了符合低温要求的元件,如选择 TCR 较低的电阻器。
    - Q: 产品如何防静电?
    - A: 在安装过程中应避免使用可能损伤元件的工具,并确保元件处于防静电环境中。
    - Q: 如何处理脉冲电压?
    - A: 使用具有较低 PCR 和 TCR 的电阻器型号,以减少因脉冲电压引起的电阻变化。

    7. 总结和推荐


    总体而言,VSMP 系列电阻器以其极低的温度系数、高功率处理能力和卓越的负载寿命稳定性,在众多高精度应用中表现优异。强烈推荐在需要极高稳定性和精确度的应用中选用该系列电阻器。如有特殊需求,建议联系供应商获取更详细的支持和服务。

Y162740K0000T9R参数

参数
电阻值 40KΩ
精度 ±0.01%
额定功率 500mW
温度系数 ±0.2ppm/℃
长*宽*高 5.03mm*2.46mm*640μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Y162740K0000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y162740K0000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y162740K0000T9R Y162740K0000T9R数据手册

Y162740K0000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
