Y169010R0000B9L

产品分类: 通孔电阻
产品描述: 10Ω ±0.1% 8W ±0.2ppm/℃ TO-220-4 通孔安装 10.16mm*3.81mm*21.46mm
供应商型号: UA-Y169010R0000B9L
供应商: 海外现货
标准整包数: 1
VISHAY PRECISION GROUP 通孔电阻 Y169010R0000B9L

Y169010R0000B9L概述

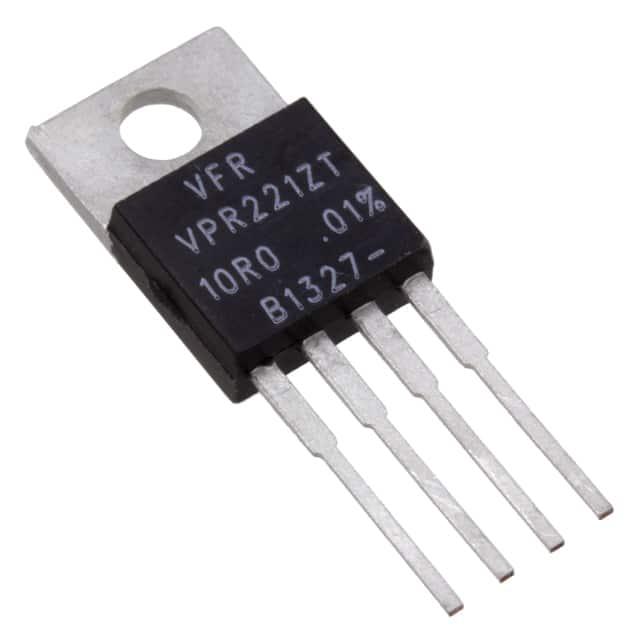

    Ultra High Precision Z-Foil Power Resistor in TO-220 Configuration

    1. 产品简介


    Vishay Foil Resistors推出的VPR221Z是一款高性能电阻器,采用了先进的Z-Foil技术。这种电阻器的主要特点是低温度系数(TCR)、低功率系数(PCR)以及卓越的负载寿命稳定性。VPR221Z电阻器广泛应用于自动测试设备(ATE)、高精度仪器、电子束应用、电流感应、脉冲应用、军事和电源供应等领域。

    2. 技术参数


    - 温度系数(TCR):
    - 在0°C到+60°C范围:± 0.05 ppm/°C典型值
    - 在-55°C到+125°C范围:± 0.2 ppm/°C典型值
    - 容差: 至± 0.01%
    - 功率系数: 4 ppm/W典型值
    - 额定功率: 8 W(带散热器),1.5 W(自由空气)
    - 负载寿命稳定性: 在25°C下,经过2000小时负载寿命测试后,稳定至± 0.005%
    - 阻值范围: 0.5Ω到500Ω
    - 静电放电(ESD): 高于25000V
    - 短时间过载: ≤ 0.001%(10 ppm)

    3. 产品特点和优势


    VPR221Z的主要优势在于其卓越的温度稳定性和低噪声特性。由于采用Z-Foil技术,VPR221Z在不同温度和工作条件下的表现都非常稳定。此外,它具有超低的电压系数(<0.1 ppm/V)和非常低的热电动势(<0.05 μV/°C),这些特性使得该电阻器非常适合高精度要求的应用场合。非感性、非容性设计以及低寄生电感和电容进一步提高了其性能。

    4. 应用案例和使用建议


    VPR221Z已被广泛应用于高精度测量仪器、电源系统、电流检测、电子束应用等需要高稳定性和低噪声特性的场合。例如,在自动化测试设备(ATE)中,VPR221Z可以作为精密电阻器,确保测试结果的高度准确。此外,在电力供应系统中,其出色的稳定性和低噪声特性有助于减少误差并提高系统的整体性能。
    使用建议:
    - 在选择安装位置时,考虑到散热需求,确保电阻器周围有足够的通风空间。
    - 对于关键应用,建议与Vishay应用工程团队联系,以获取更多定制化的设计建议和技术支持。

    5. 兼容性和支持


    VPR221Z设计上是可兼容多种电子系统和设备的。Vishay提供了详尽的技术支持文档,并且应用工程部门随时可以提供咨询服务,帮助客户解决在使用过程中遇到的技术问题。

    6. 常见问题与解决方案


    - 问题: 在高温环境下使用时,电阻器的稳定性降低。
    - 解决方案: 确保电阻器在合适的散热条件下工作,必要时使用外部散热器。

    - 问题: 电阻器出现噪声干扰。
    - 解决方案: 使用适当的滤波器来消除噪声干扰,并确保电路布局合理。

    7. 总结和推荐


    VPR221Z凭借其卓越的温度稳定性、低噪声特性和广泛的适用性,是一款非常优秀的高精度电阻器。对于需要高性能和高可靠性的应用场合,VPR221Z是一个非常理想的选择。我们强烈推荐这款产品用于高精度应用领域。如果您对具体应用场景有任何疑问或需要更多技术支持,请联系Vishay应用工程部门。

Y169010R0000B9L参数

参数
电阻值 10Ω
精度 ±0.1%
额定功率 8W
温度系数 ±0.2ppm/℃
长*宽*高 10.16mm*3.81mm*21.46mm
通用封装 TO-220-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

Y169010R0000B9L厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y169010R0000B9L数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 通孔电阻 VISHAY PRECISION GROUP Y169010R0000B9L Y169010R0000B9L数据手册

Y169010R0000B9L封装设计

查看详情并下载
Symbol
Footprint
3D Model
