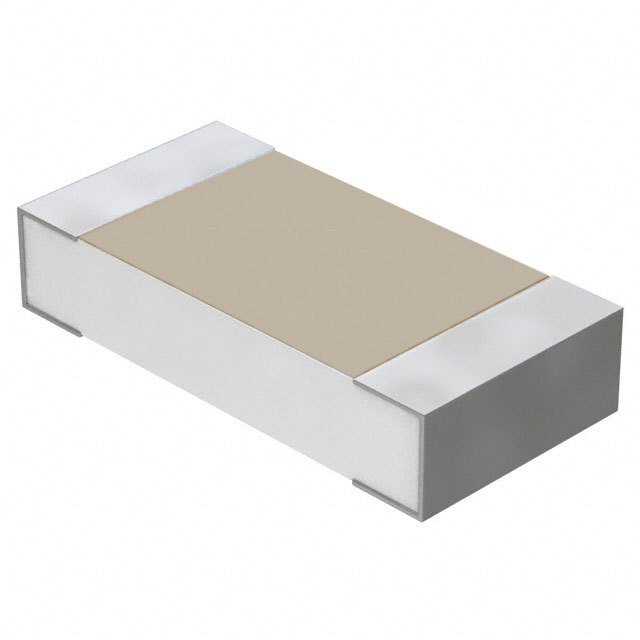

Y163020K0000T9R

产品分类: 贴片电阻
产品描述: 20KΩ ±0.01% 250mW ±0.2ppm/℃ 1206 贴片安装 3.2mm*1.57mm*640μm
供应商型号: UA-Y163020K0000T9R
供应商: 海外现货
标准整包数: 100
VISHAY PRECISION GROUP 贴片电阻 Y163020K0000T9R

Y163020K0000T9R概述

    VFCP Series (Z-Foil) 高精度翻转芯片电阻

    产品简介


    VFCP系列(Z-Foil)是由Vishay Foil Resistors开发的一款高精度翻转芯片电阻,适用于0805、1206、1506、2010和2512尺寸。该系列电阻具有极低温度系数(TCR),仅±0.2 ppm/°C,且拥有出色的负载寿命稳定性和快速热稳定时间,特别适用于对精度和稳定性要求极高的精密电路设计。此外,VFCP系列通过创新的Z-Foil技术和特殊的封装设计,在紧凑空间内实现了35%的空间节省,同时提供了卓越的ESD保护能力。

    技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 温度系数(TCR) | ±0.2 ppm/°C |
    | 容差 | 至±0.01%(100 ppm) |
    | 功率系数 | 在额定功率下为5 ppm |
    | 负载寿命稳定性(70°C, 2000小时) | ±0.005%(50 ppm) |
    | 功率等级 | 最高600 mW(+70°C时) |
    | 电容噪声 | 小于0.010 μVrms/V 应用电压 |
    | 升时间 | 约1 ns,无振铃 |

    产品特点和优势


    VFCP系列的核心优势在于其极低的温度系数和高度的稳定性,这使得它能够在广泛的温度范围内提供极为准确的电阻值。其非感性、非容性的设计进一步减少了电磁干扰和寄生效应,确保了信号传输的纯净性。此外,该系列电阻具备出色的负载寿命稳定性和非热点设计,能够承受长期的大电流冲击而不发生显著变化。最重要的是,VFCP系列具备良好的抗硫化性能,可在含有高浓度硫的恶劣环境中稳定工作,非常适合应用于工业控制、传感器、RTDs、气象和通信基站等领域。

    应用案例和使用建议


    VFCP系列在多种复杂环境中均表现出色,如工业自动化控制系统中的高精度测量、智能电网监控系统中的精密传感、以及医疗设备中的高精度测量单元。在使用这些电阻时,我们建议遵循以下几点:
    1. 环境适应性:在极端环境下(如高温或高湿度环境)使用时,需考虑额外的防护措施,以防止硫化影响。
    2. 匹配连接:由于其低ESD阈值,需要在安装过程中采用静电放电防护措施。
    3. 热管理:在高功耗条件下使用时,需注意适当的散热措施,以避免过热导致的电阻值漂移。

    兼容性和支持


    VFCP系列提供了多种封装选项,包括Pb-free和锡铅合金终端。它们易于与各种标准PCB装配流程兼容。制造商提供了详尽的技术支持,包括样本制作服务和现场技术支持,帮助用户优化设计并解决潜在问题。

    常见问题与解决方案


    1. 如何选择正确的电阻值?
    - 根据具体应用需求选择合适的阻值,通常参考手册中提供的典型值。

    2. 如何应对硫化影响?
    - 使用专用的涂层技术以抵抗硫化,特别是在硫化环境中使用。
    3. 如何确保长期稳定性?
    - 选择合适的工作温度范围,并避免超负荷运行,以维持长期稳定性。

    总结和推荐


    综上所述,VFCP系列(Z-Foil)以其卓越的精度、稳定性和可靠性成为高性能精密电路的理想选择。无论是在工业、医疗还是消费电子领域,其独特的优势使其成为同类产品中的佼佼者。强烈推荐用户在面临高精度、高稳定性要求的应用场景时优先考虑使用此系列电阻。对于有特殊定制需求的用户,也可以联系Vishay Foil Resistors的技术团队进行定制开发。

Y163020K0000T9R参数

参数
电阻值 20KΩ
精度 ±0.01%
额定功率 250mW
温度系数 ±0.2ppm/℃
长*宽*高 3.2mm*1.57mm*640μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Y163020K0000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y163020K0000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y163020K0000T9R Y163020K0000T9R数据手册

Y163020K0000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
