首页  >  产品百科  >  Y16362K50000T9R

Y16362K50000T9R

产品分类: 贴片电阻
产品描述: 2.5KΩ ±0.01% 100mW ±0.2ppm/℃ 0603 贴片安装 1.6mm*810μm*640μm
供应商型号: TS-VSMP0603 2K5000 TCR.2 .01%
供应商: 海外现货
标准整包数: 1

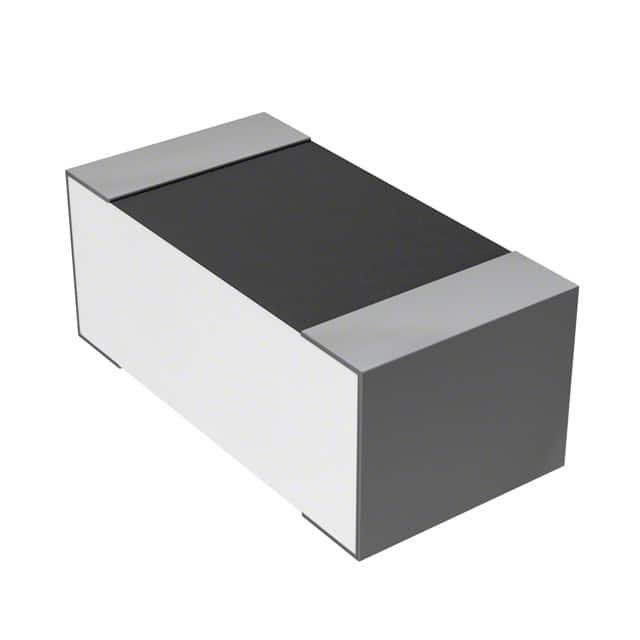

VISHAY PRECISION GROUP 贴片电阻 Y16362K50000T9R

Y16362K50000T9R概述

    Vishay Foil Resistors VSMP Series:超高精度箔绕表面贴装芯片电阻

    产品简介


    Vishay Foil Resistors公司的VSMP系列(0603, 0805, 1206, 1506, 2010, 2512)(Z Foil)是一种超高精度箔绕表面贴装芯片电阻。它们以其极低的温度系数(TCR)、高功率额定值以及优异的负载寿命稳定性而闻名。该系列产品主要应用于高性能电子设备、医疗设备、精密测量仪器等领域,具有极高的精度和可靠性。

    技术参数


    - 温度系数 (TCR):0.2 ppm/°C 典型值(-55°C到+125°C,+25°C参考)
    - 电阻容差:至±0.01%
    - 功率系数:5 ppm 在额定功率
    - 额定功率:最高可达750 mW (+70°C环境温度下)
    - 负载寿命稳定性:±0.005% (+70°C,2000小时)
    - 电阻范围:5 Ω 到 125 kΩ
    - 响应时间:<1秒(名义值在10 ppm内达到稳态值)

    产品特点和优势


    - 极低的温度系数:在宽广的工作温度范围内保持出色的稳定性能。
    - 非感性和非容性设计:无电感和电容效应,适合高频应用。
    - 优秀的噪声性能:电流噪声小于0.010 μVRMS/V。
    - 非热点设计:减少了“热点”效应,提高了长期稳定性。
    - 精确的阻值调整能力:能够根据需要调整阻值,提供定制化解决方案。

    应用案例和使用建议


    - 应用案例:VSMP系列广泛应用于高端音频系统、医疗设备、精密测量仪器以及航空航天设备中。例如,在医疗成像设备中,VSMP系列可以确保图像质量和稳定性,同时提供高度准确的测量结果。
    - 使用建议:由于其卓越的稳定性和精确度,建议在需要长期稳定性的应用中使用。安装时推荐采用回流焊接,避免使用可能对环氧树脂造成损坏的清洁剂。

    兼容性和支持


    - 兼容性:VSMP系列适用于各种标准的SMT工艺,可与多种电子设备和模块无缝集成。
    - 支持:Vishay Foil Resistors公司提供全方位的技术支持和客户工程支持,可通过电子邮件联系应用工程师。

    常见问题与解决方案


    - 问题1:温度漂移影响大?
    - 解决办法:选择低TCR的产品,并注意控制工作环境温度。
    - 问题2:长时间负载稳定性不佳?
    - 解决办法:确认是否符合工作条件,并进行负载寿命测试以验证。

    总结和推荐


    VSMP系列箔绕表面贴装芯片电阻凭借其出色的性能、超低的温度系数、高功率额定值和长寿命稳定性,成为精密电子设备的理想选择。无论是在医疗、航空还是精密测量领域,VSMP系列都能满足苛刻的应用要求。强烈推荐在需要高精度和稳定性的场合使用VSMP系列电阻。

Y16362K50000T9R参数

参数
电阻值 2.5KΩ
精度 ±0.01%
额定功率 100mW
温度系数 ±0.2ppm/℃
长*宽*高 1.6mm*810μm*640μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Y16362K50000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y16362K50000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y16362K50000T9R Y16362K50000T9R数据手册

Y16362K50000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 16.0641 ¥ 136.5449
20+ $ 15.3444 ¥ 130.4274
50+ $ 12.084 ¥ 102.714
100+ $ 11.1492 ¥ 94.7682
200+ $ 10.9326 ¥ 92.9271
450+ $ 10.4766 ¥ 89.0511
库存: 87
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1365.44
