Y11211K00000T9R

产品分类: 贴片电阻
产品描述: 1KΩ ±0.01% 250mW ±2ppm/℃ 2512 贴片安装 5.99mm*3.2mm*2.79mm
供应商型号: ET-1203364
供应商: 海外现货
标准整包数: 1

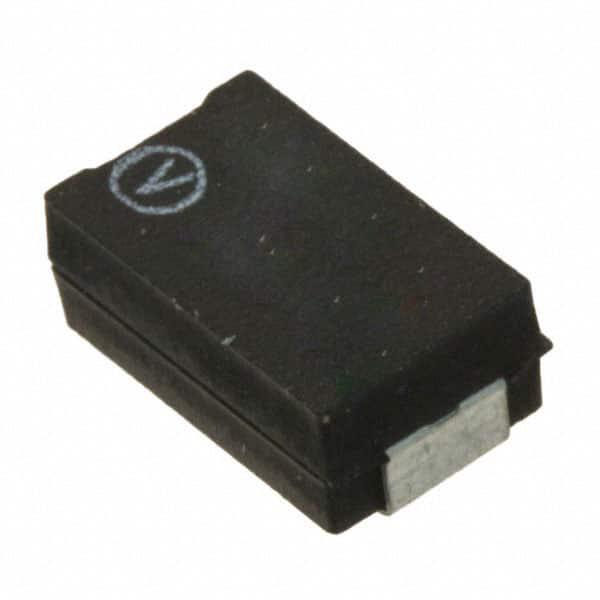

VISHAY PRECISION GROUP 贴片电阻 Y11211K00000T9R

Y11211K00000T9R概述

    Vishay Foil Resistors SMR1D/SMR3D 高精度片式贴装电阻技术手册

    1. 产品简介


    Vishay Foil Resistors 公司的 SMR1D/SMR3D 系列是高精度片式贴装电阻。该系列电阻采用了独特的Bulk Metal® Foil技术,具备出色的温度系数(TCR)低至±2 ppm/°C,紧公差到±0.01%,并且具有优异的负载寿命稳定性(±0.005%)。这些特性使其适用于广泛的高端应用,包括军事、航空、空间、精密放大器、高端音频设备等领域。

    2. 技术参数


    - 温度系数(TCR): ±2 ppm/°C(典型值)
    - 公差: ±0.01%
    - 功率额定值: 0.250 W(70°C时)
    - 电阻范围: 5Ω 至 80kΩ
    - ESD 额定值: 超过 25,000 V
    - 负载寿命稳定性: ±0.005%(70°C,2000 小时)
    - 非电感、非电容设计
    - 电压系数: <0.1 ppm/V
    - 电流噪声: -40 dB
    - 终端电镀: 铅(Pb)- 免铅合金锡/铅合金
    - 无热点设计

    3. 产品特点和优势


    SMR1D/SMR3D 系列电阻的独特之处在于其采用Bulk Metal® Foil技术,确保了低温度系数和高稳定性。此外,其柔性端子可以显著减少PCB对电阻的压力转移,增强了在极端条件下的性能。这种技术的应用使得电阻能够在高精度应用中提供出色的表现,如精密放大器和医疗设备。

    4. 应用案例和使用建议


    - 精密放大器: SMR1D/SMR3D 在高精度放大器中的应用可以确保稳定的输出信号,特别适合航空航天和医疗领域。
    - 高端音频设备: 在高端音响系统中,SMR1D/SMR3D 可以有效减少失真,提供更纯净的声音体验。
    - 工业测量仪表: 在工业环境中,该系列电阻能够抵抗恶劣的环境条件,确保测量结果的准确性。
    使用建议:
    - PCB 设计: 使用推荐的焊盘几何形状(见图 3),以确保最佳热分布。
    - 焊接工艺: 严格按照焊接工艺要求进行操作,避免因焊接不充分而导致的电气特性变化。

    5. 兼容性和支持


    SMR1D/SMR3D 系列电阻具有较高的兼容性,可以轻松集成到各种电子设备中。Vishay Foil Resistors 提供全面的技术支持和客户服务,可以通过 foil@vishaypg.com 进行联系。

    6. 常见问题与解决方案


    - 问题: 电阻表面存在微小的划痕或缺陷。
    - 解决方案: 这些细微缺陷不会影响电阻的电气特性,但如果影响外观,则需更换电阻。
    - 问题: 电阻在高湿度环境下出现异常。
    - 解决方案: 确保使用符合 MIL-STD-202 方法 107 的湿度测试方法,进行严格的湿度测试。

    7. 总结和推荐


    SMR1D/SMR3D 系列电阻在高精度应用领域表现出色,特别是在需要极低温度系数和高稳定性的场合。其卓越的性能和广泛的应用范围使其成为市场上极具竞争力的产品。强烈推荐使用该系列电阻,尤其是在需要高精度和可靠性的场合。
    希望上述内容能够满足您的需求。如果您有任何进一步的需求或问题,请随时告知。

Y11211K00000T9R参数

参数
电阻值 1KΩ
精度 ±0.01%
额定功率 250mW
温度系数 ±2ppm/℃
长*宽*高 5.99mm*3.2mm*2.79mm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Y11211K00000T9R厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y11211K00000T9R数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 贴片电阻 VISHAY PRECISION GROUP Y11211K00000T9R Y11211K00000T9R数据手册

Y11211K00000T9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.5561 ¥ 231.4712
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 231.47
