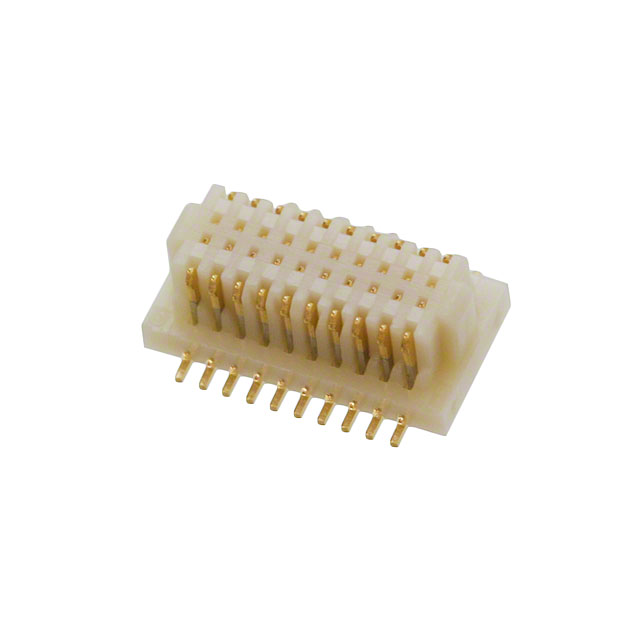

20R-JMCS-G-B-TF(NSA)

厂牌: JST
产品描述: Center Strip Contacts,Receptacle 500μm 2 20pin 2.3mm 金 SMD,P=0.5mm 贴片安装
供应商型号: 455-2850CT-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 阵列/边缘型/夹层式(板对板) 20R-JMCS-G-B-TF(NSA)

20R-JMCS-G-B-TF(NSA)概述

    # JMC Connector 技术手册:全面解析

    产品简介


    JMC Connector 是一款专为电子设备设计的0.5毫米间距的表面贴装型板对板连接器,具有紧凑的尺寸和节省空间的特点。这类连接器广泛应用于通信设备、消费电子、工业控制和医疗电子等领域。根据不同的安装需求,提供带凸耳和不带凸耳的两种版本,并支持多种高度组合和电路数量选择。JMC Connector 在结构设计上具有高度灵活性和可靠性,适用于多样化应用场景。

    技术参数


    以下是 JMC Connector 的关键技术和规格信息:
    | 参数 | 描述 |

    | 电流额定值 | 0.5 A AC/DC |
    | 电压额定值 | 50 V AC/DC |
    | 温度范围 | -25°C 至 +85°C(包含施加电流量产生的温升) |
    | 接触电阻 | 初始值:≤50 mΩ;环境测试后:≤100 mΩ |
    | 绝缘电阻 | ≥50 MΩ |
    | 耐压 | 100 VAC/分钟 |
    | 材料和镀层 | 接触件:磷青铜,镍底层,金镀层(带镍条纹);外壳:PA 6T,UL94V-0 |
    | 焊片材质 | 黄铜,锡镀层(回流焊处理) |
    尺寸规格
    | 型号编号 | 高度范围(mm) | 触点数量 | 尺寸(mm) |
    ||
    | 20P3.5-JMCS-G-TF(N) | 3.0~10.0 | 20 | A=4.5, B=5.5 |
    | 30P3.5-JMCS-G-TF(N) | 4.0~11.0 | 30 | A=7.0, B=8.0 |
    | 50P7.5-JMCS-G-B-TF(N) | 6.4~16.9 | 50 | A=12.0, B=14.4 |

    产品特点和优势


    1. 紧凑设计:相比传统JMC连接器,高度减小,适合空间受限的设计。
    2. 多样化的选项:提供顶部和侧面进线、带凸耳和不带凸耳等多种组合,适应不同应用场景。
    3. 误配吸收功能:插座具备吸收对准偏差的功能,提升装配可靠性和稳定性。
    4. 高可靠性:通过严格的接触电阻和绝缘测试,确保长期稳定的电气性能。
    5. 环保合规:符合RoHS标准,满足绿色环保要求。

    应用案例和使用建议


    JMC Connector 的主要应用领域包括:
    - 通信设备:如路由器、交换机和基站。
    - 消费电子:如智能手机和平板电脑。
    - 工业控制:如自动化设备和仪器仪表。
    - 医疗电子:如诊断设备和监测系统。
    使用建议
    1. 合理选择型号:根据具体电路数量和高度要求,挑选合适的型号。
    2. 注意焊接工艺:建议采用氮气(N2)回流焊,以保证焊接质量。
    3. 避免过度弯曲:在PCB布局时,需考虑连接器的机械强度和热膨胀系数。
    4. 定期维护检查:确保连接器长期运行中的电气性能稳定。

    兼容性和支持


    JMC Connector 支持与主流PCB制程兼容,并可搭配其他标准化连接组件使用。供应商JST提供详细的技术文档和现场支持服务,包括氮气焊接指导、材料兼容性评估等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查焊点质量和插头与插座的公差配合情况 |
    | 耐压测试不合格 | 确保组装工艺正确并使用合格材料 |
    | 环境测试后接触电阻偏大 | 更换高质量镀金工艺的连接器 |

    总结和推荐


    JMC Connector 以其紧凑设计、高性能和多样性赢得了市场的认可,是一款值得信赖的板对板连接解决方案。其适配性广、操作简便且成本可控,是各类电子设备开发的理想选择。对于需要节省空间和提高可靠性的应用场景,我们强烈推荐使用 JMC Connector。
    如果您正在寻找一款高性能、多功能且易于集成的板对板连接器,JMC Connector 绝对是您的首选!

20R-JMCS-G-B-TF(NSA)参数

参数
接合堆叠高度 -
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 2.3mm
针脚数 20pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

20R-JMCS-G-B-TF(NSA)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
