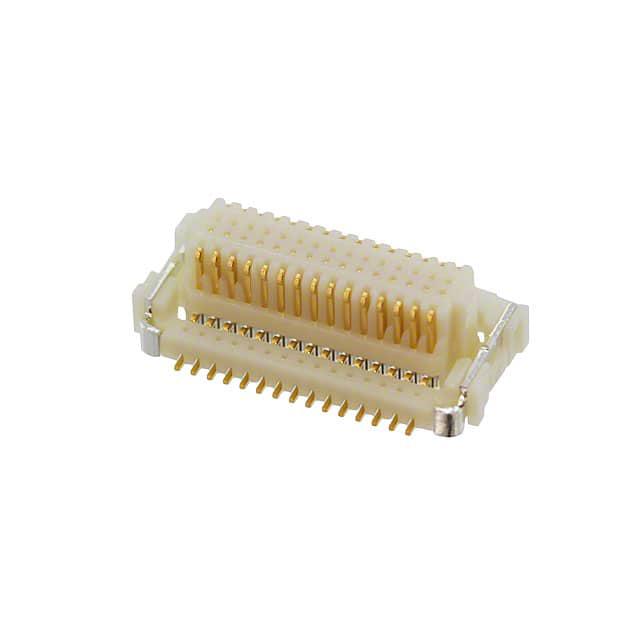

30RF-JMCS-G-1-TF (N)(LF)(SN)

厂牌: JST
产品描述: Center Strip Contacts,Receptacle 500μm 2 30pin 3.3mm 金 SMD,P=0.5mm 贴片安装
供应商型号: UA-30RF-JMCS-G-1-TF (N)(LF)(SN)
供应商: 海外现货
标准整包数: 1
JST 矩形连接器 - 阵列/边缘型/夹层式(板对板) 30RF-JMCS-G-1-TF (N)(LF)(SN)

30RF-JMCS-G-1-TF (N)(LF)(SN)概述

    JMC Connector 技术手册解析

    1. 产品简介


    JMC 连接器是一种适用于板到板连接的电子元器件,具有0.5mm的微小间距。它们设计用于高密度布线应用,可减少空间占用,同时提供多种类型选择,如顶入式和侧入式插头,以及吸收错位型插座。该产品广泛应用于消费电子、工业自动化、医疗设备等领域。

    2. 技术参数


    以下是JMC连接器的技术规格摘要:
    - 电流等级: 0.5 A AC, DC
    - 电压等级: 50 V AC, DC
    - 温度范围: -25°C 至 +85°C (包括施加电流时的温升)
    - 接触电阻:
    - 初始值:最大50 mΩ
    - 环境测试后:最大100 mΩ
    - 绝缘电阻: 最小50 MΩ
    - 耐压: 100 VAC/分钟
    - 材料与表面处理:
    - 接触部分:磷青铜,镍底层镀金(带镍条纹)
    - 外壳:PA 6T,UL94V-0
    - 焊接端子:黄铜,锡镀层(回流焊处理)

    3. 产品特点和优势


    - 体积小巧,节省空间: JMC连接器比传统连接器更加紧凑,能够满足高密度布线的需求。
    - 多样化的型号选择: 包括不同类型的顶入式和侧入式插头,以及吸收错位型插座,满足不同应用场景需求。
    - 结构稳固: 具备防止变形的设计,确保可靠的连接。
    - 多电路和高度选择: 提供丰富的电路数量和高度选项,灵活适应各种需求。
    - 误配吸收能力: 插座具备吸收对位偏差的能力,提高连接可靠性。

    4. 应用案例和使用建议


    JMC连接器广泛应用于各种电子设备中,例如医疗设备、消费电子产品和工业自动化系统。在实际应用中,可根据具体需求选择合适的型号,例如针对高密度布线要求可以选择顶入式插头,而对于需要吸收错位的应用,则可以考虑使用吸收错位型插座。

    5. 兼容性和支持


    JMC连接器为RoHS合规产品,符合环保标准。此外,建议在氮气环境下进行再流焊接以获得最佳焊接效果。如果需要进一步的技术支持或咨询,可联系JST公司获取详细信息。

    6. 常见问题与解决方案


    - 问题: 如何确保正确的安装?
    - 解决方案: 参考手册中的安装指南,注意检查接触部分是否有损伤,确保连接稳固可靠。
    - 问题: 如何应对高温环境?
    - 解决方案: JMC连接器设计可承受-25°C至+85°C的温度范围,但建议在极端温度下进行适当的散热措施。
    - 问题: 如何清洁连接器?
    - 解决方案: 使用干净的压缩空气或无尘布轻轻吹拂或擦拭接触区域,避免使用化学溶剂。

    7. 总结和推荐


    JMC连接器凭借其小巧的体积、多样的型号选择和可靠的设计,在高密度布线应用中表现出色。它不仅适合多种应用场景,还具备良好的兼容性和RoHS合规性。鉴于其优异的表现,我们强烈推荐在需要高密度连接和可靠性的电子设备中使用JMC连接器。

30RF-JMCS-G-1-TF (N)(LF)(SN)参数

参数
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.3mm
针脚数 30pin
接合堆叠高度 -
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

30RF-JMCS-G-1-TF (N)(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。
