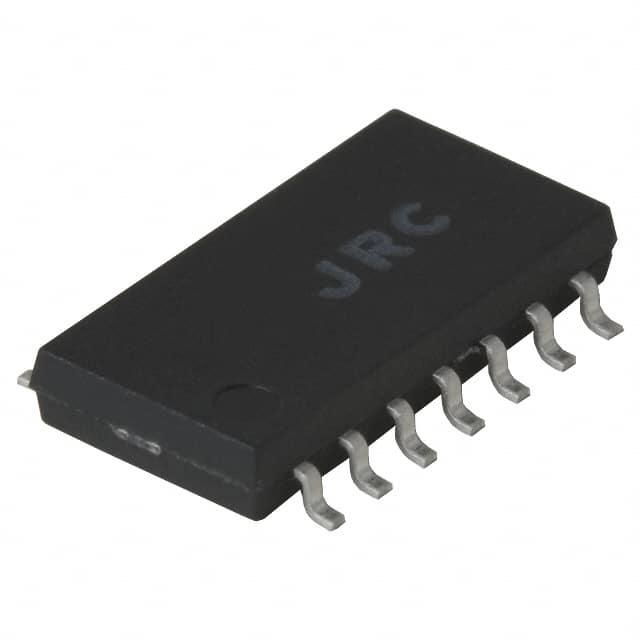

NJM2580M

产品分类: 多媒体放大器
厂牌: NEW JAPAN RADIO
产品描述: 5.5V SOP 贴片安装 10mm*5mm*1.6mm
供应商型号: SEU-NJM2580M
供应商: 海外现货
标准整包数: 1
NEW JAPAN RADIO 多媒体放大器 NJM2580M

NJM2580M概述

    NJM2580 单电源宽带三通道视频放大器技术手册解析

    1. 产品简介


    NJM2580 是一款单电源供电、宽带三通道视频放大器。它特别适合于Y、Pb和Pr信号的处理,频率范围可达50MHz。这种视频放大器适用于机顶盒、音频视频放大器以及其他高品质的音视频系统。

    2. 技术参数


    - 工作电压:4.5V到5.5V
    - 宽频响应:0dB(50MHz典型值)
    - 内置增益:6dB
    - 驱动电路:内置75Ω驱动电路(双系统驱动)
    - 功耗控制:内置功耗控制电路
    - 工艺技术:采用双极性工艺
    - 封装形式:DIP14、DMP14、SSOP14
    - 绝对最大额定值:供应电压V+≤12V;功率耗散(DIP)≤620mW;(DMP)≤430mW;(SSOP)≤520mW
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+150°C

    3. 产品特点和优势


    NJM2580的主要优势在于其卓越的宽频响应和内部增益。频率响应达到50MHz时仍保持稳定的0dB增益,可以有效地处理高频信号,保证视频质量。其内部的75Ω驱动电路和6dB增益设计使其成为各类高端音频视频系统的理想选择。此外,该芯片还配备了功耗控制电路,能够有效降低待机状态下的能耗,提高能效比。

    4. 应用案例和使用建议


    NJM2580 在多种应用场景中表现出色,如机顶盒、音频视频放大器及其他高保真音频视频系统。通过其灵活的输入输出接口,可以方便地实现Y、Pb、Pr信号的转换和放大。
    - 应用案例:
    - 机顶盒:将输入的Y、Pb、Pr信号进行放大,确保信号传输质量,提高观看体验。
    - 音频视频放大器:用于音响系统中,增强音频信号的清晰度和稳定性。
    - 使用建议:
    - 电路设计:合理布置外部电容和电阻,以获得最佳的增益和平坦度。
    - 散热管理:由于功耗较大,建议使用适当的散热片来防止过热。

    5. 兼容性和支持


    NJM2580 支持多种封装形式,易于集成到不同类型的电路板中。此外,制造商提供了详尽的技术文档和支持服务,包括详细的电气特性、测试电路图以及典型应用实例,帮助用户快速上手并优化应用设计。

    6. 常见问题与解决方案


    - 问题1:如何设置功率节省模式?
    - 解决方案:将引脚7(Power Save)设为高电平(H),使芯片进入正常工作模式;设为低电平(L),则进入功率节省模式。
    - 问题2:如何调节输出电压?
    - 解决方案:通过调节外部输入信号的幅度和频率,可间接调整输出电压。
    - 问题3:如何改善信噪比?
    - 解决方案:尽量减少外部噪声源的影响,同时使用高质量的电容器和电阻器。

    7. 总结和推荐


    总体来看,NJM2580是一款高度集成的单电源供电宽带三通道视频放大器,非常适合应用于机顶盒、音频视频放大器等场合。其宽频响应、内置增益和高效能的设计使其在同类产品中脱颖而出。对于需要处理高清视频信号的应用来说,NJM2580无疑是一个优秀的解决方案。
    综上所述,强烈推荐使用NJM2580以满足高端音视频系统的严格要求。

NJM2580M参数

参数
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 -
THD + 噪声 -
输出类型 -
长*宽*高 10mm*5mm*1.6mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装
