77112 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

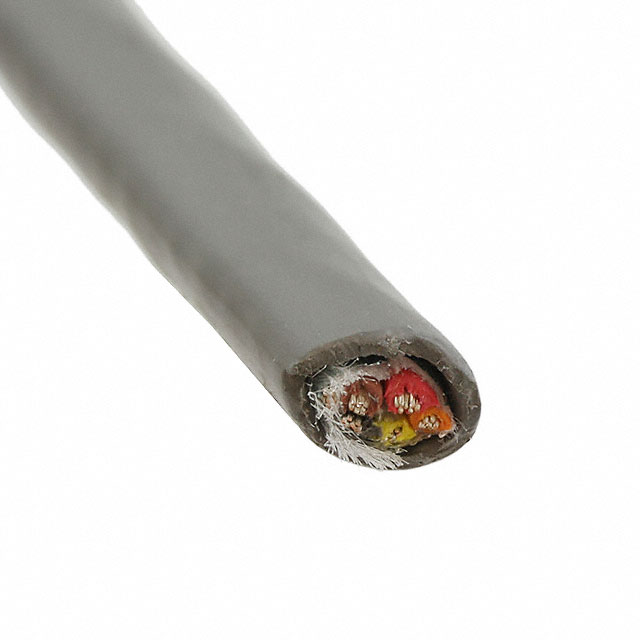

产品描述: Shielded Multi-Conductor Cable Tape Modified Polyphenylene Ether 5Conductors 22AWG 5.58mm 600VAC Slate Modified Polyphenylene Ether 30.48m Spool
供应商型号: 77112 SL005
供应商: 国内现货
标准整包数: 1
ALPHA WIRE 多芯线缆 77112 SL005

77112 SL005概述

    Alpha Wire 77112 技术手册解析

    1. 产品简介


    产品类型:
    Alpha Wire 77112 是一种多芯电缆组件,设计用于在苛刻环境中提供稳定的电气连接。
    主要功能:
    - 导体材料为镀锡铜,确保良好的导电性和耐腐蚀性。
    - 具有出色的阻燃性能,符合多项安全标准,包括UL和CSA标准。
    - 高温稳定性,能在-50°C到105°C范围内稳定工作。
    应用领域:
    适用于各种工业设备、自动化系统及需要高可靠性电气连接的应用场合。

    2. 技术参数


    - 导体尺寸: 22 AWG(直径约0.030英寸),7/30绞合。
    - 绝缘层: 0.010英寸壁厚,总体直径约为0.050英寸。
    - 电缆结构: 5芯组件,导体颜色分别为黑、棕、红、橙、黄。
    - 编织层: 非织造聚酯带,重叠率至少25%。
    - 屏蔽层: 铝/聚酯薄膜带,重叠率至少25%,排水线为22 AWG镀锡铜。
    - 护套层: 壁厚约0.032英寸,总体直径约为0.208英寸,最大0.220英寸。
    - 工作电压: 600 VRMS。
    - 温度范围: -50°C至105°C。
    - 机械性能: 最大拉力33磅,最小弯曲半径为电缆直径的6倍。

    3. 产品特点和优势


    - 高可靠性和耐用性: 导体和绝缘层均采用高质量材料,保证长期使用的稳定性。
    - 广泛的应用兼容性: 适用于多种电气系统和自动化设备,能够在恶劣环境中保持性能。
    - 环保认证: 符合欧盟RoHS和REACH标准,无卤素设计,适合各类环保要求高的应用场合。
    - 快速安装和维护: 护套上的打印标识使得识别和连接更加方便快捷。

    4. 应用案例和使用建议


    应用场景:
    - 自动化控制系统
    - 工业机器人
    - 机床设备
    - 测试和测量设备
    使用建议:
    - 在复杂布线环境下,建议使用带有色码的组件,以提高安装效率和减少错误。
    - 安装时要特别注意弯曲半径,避免过小的弯曲导致性能下降。
    - 使用适当的工具进行接线和剥线,以保护绝缘层不受损坏。

    5. 兼容性和支持


    - 兼容性: 本产品与大多数标准电气接口兼容,易于集成到现有系统中。
    - 支持服务: Alpha Wire提供详尽的技术文档和支持服务,包括安装指南、使用说明和故障排查手册。如有任何问题,可通过其官方渠道获取帮助。

    6. 常见问题与解决方案


    - Q:如何处理电缆的弯曲半径问题?
    - A: 确保电缆的弯曲半径不小于电缆直径的6倍,以免造成内部损伤。

    - Q:电缆在高温环境下工作,会有什么影响?
    - A: 在高温条件下,电缆仍能保持其电气特性和机械强度,但建议定期检查以确保没有过热现象。

    - Q:如何处理电缆端头的屏蔽层?
    - A: 正确处理屏蔽层可以显著提高抗干扰能力。通常需要使用专用的屏蔽剥线工具,并确保接地良好。

    7. 总结和推荐


    Alpha Wire 77112是一款设计精良、性能可靠的电缆组件,适用于多种工业应用。它不仅具备优异的电气性能和物理特性,还通过了多项国际认证,确保了其在复杂环境下的可靠性和安全性。无论是自动化控制还是高端仪器设备,Alpha Wire 77112都是一个值得信赖的选择。强烈推荐在项目中使用这款产品。

77112 SL005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

77112 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77112 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77112 SL005 77112 SL005数据手册

77112 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
