75002 BK002

产品分类: 多芯线缆
厂牌: ALPHA WIRE

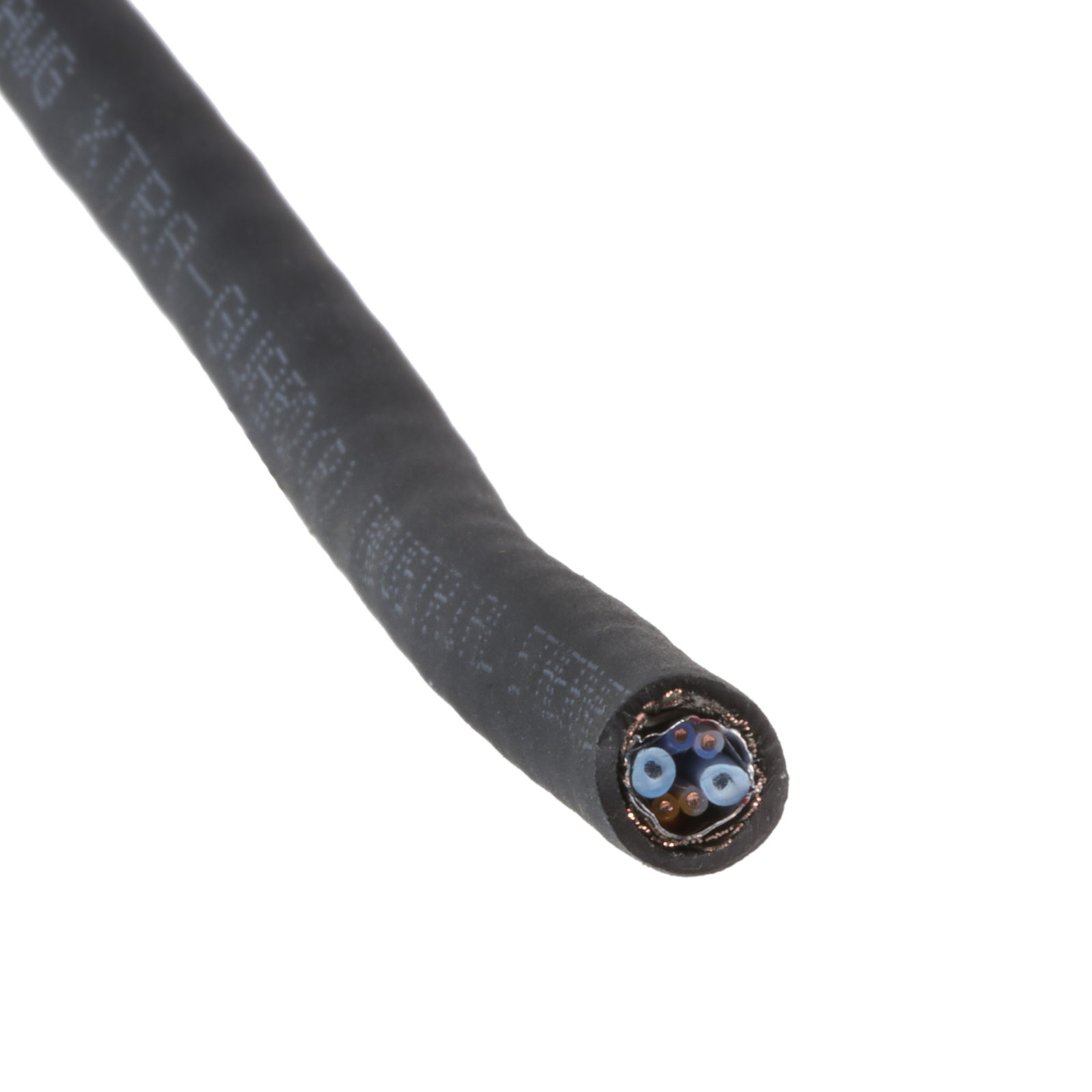

产品描述: Alpha Wire 超五类屏蔽网线, 152m长, F/UTP屏蔽, 黑色TPE护套
供应商型号: 7658892
供应商: 海外现货
标准整包数: 152
ALPHA WIRE 多芯线缆 75002 BK002

75002 BK002概述


    产品简介


    Alpha Wire Part No. 75002
    Alpha Wire Part No. 75002 是一款工业级以太网电缆,专为在各种恶劣环境下提供可靠的网络连接而设计。这款电缆主要用于工业自动化、机器人控制、远程监控系统等领域。其独特的构造使其能够在严苛的工作环境中保持稳定性能,广泛应用于工业通信系统中。

    技术参数


    - 构造:
    - 导体:24 AWG 实心铜导线
    - 绝缘层:0.011 英寸厚度 FEP,总直径 0.045 英寸
    - 对绞对:蓝色-白色/蓝色,橙色-白色/橙色
    - 芯线包覆:透明聚酯薄膜胶带,重叠 25%
    - 屏蔽层:铝/聚酯/镀锡铜(A/P/A)胶带,重叠 25%,最小覆盖率 70%
    - 排线:尼龙材料
    - 护套:TPE 材料,总厚度 0.325 英寸(最大 0.345 英寸)
    - 电气特性:
    - 额定电压:300 VRMS
    - 特性阻抗:100 欧姆 ±15%
    - 相互电容:5.6 nF/100m 最大值
    - 传播速度:70% 标称值
    - 导体直流电阻:9.38 欧姆/100m @ 20°C 最大值
    - 偏差:45 ns/100m 最大值
    - 对地不平衡度:330 pF/100m 最大值
    - 直流不平衡度:5% 最大值
    - 插入损耗:最大 20.4 dB/100m @ 62.5 MHz
    - 物理机械特性:
    - 温度范围:-50°C 至 125°C
    - 弯曲半径:8 倍电缆直径
    - 拉力:20.2 磅 最大值
    - 太阳光抵抗:是
    - 其他特性:
    - 包装尺寸:1000 英尺 (12 x 12 x 3.5 英寸) 或 500 英尺 (12 x 6 x 3.5 英寸)

    产品特点和优势


    Alpha Wire Part No. 75002 的显著特点是其高可靠性和耐用性,即使在极端环境下也能保持稳定的性能。它具有以下特点和优势:
    - 高可靠性: 在工业环境中,由于需要长时间连续运行且经常受到机械振动和极端温度的影响,可靠的电缆是必不可少的。这款电缆通过严格的测试确保其在恶劣环境下的稳定性。

    - 广泛的兼容性: 支持多种电气特性,满足不同的工业应用需求。例如,其 100Ω ±15% 的特性阻抗适用于大多数工业以太网设备。
    - 环保合规性: 符合欧盟 RoHS 和 CE 标准,适用于欧盟及其他地区的市场。

    应用案例和使用建议


    应用案例
    这款电缆广泛应用于工业自动化和机器人控制系统中,具体包括:
    - 工厂自动化生产线:用于连接传感器、控制器和其他设备,实现数据传输和控制信号的可靠传输。
    - 机器人控制系统:用于连接机器人本体和控制柜,实现高速数据交换和控制指令的传输。
    使用建议
    - 安装注意事项: 在布线时应注意弯曲半径和拉力限制,以避免电缆损坏。
    - 环境选择: 在选择电缆安装位置时,应考虑电缆的工作温度范围和阳光暴露情况,以确保最佳性能。

    兼容性和支持


    这款电缆支持与大多数标准工业设备兼容,可用于构建符合 TIA-568-C.2 标准的 CAT5e 级别网络系统。Alpha Wire 提供详细的技术文档和专业支持,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 弯曲半径过小导致电缆损坏 | 安装时确保弯曲半径不小于 8 倍电缆直径 |
    | 长期暴露于高温环境中影响性能 | 确保电缆在温度范围 -50°C 至 125°C 内正常工作 |
    | 连接不良导致信号干扰 | 检查接头连接是否牢固,并确保屏蔽层良好接地 |

    总结和推荐


    综上所述,Alpha Wire Part No. 75002 是一款高性能、高可靠性的工业级以太网电缆,适用于多种工业应用场合。其卓越的电气特性和环境适应能力使其成为众多工业自动化系统的理想选择。如果你正在寻找一款能在恶劣环境下提供稳定性能的电缆,那么这款产品值得推荐。

75002 BK002参数

参数
500.0' (152.4m)
应用等级 工业级
零件状态 在售

75002 BK002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

75002 BK002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 75002 BK002 75002 BK002数据手册

75002 BK002封装设计

查看详情并下载
Symbol
Footprint
3D Model
