85803CY BK002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105536
供应商: 海外现货
标准整包数: 1

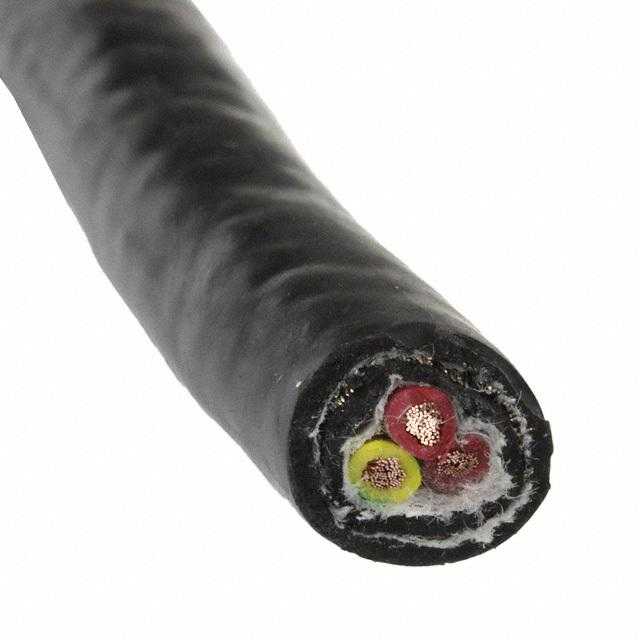

ALPHA WIRE 多芯线缆 85803CY BK002

85803CY BK002概述


    产品简介


    Alpha Wire 的型号为 85803CY 的电子元器件是一款高可靠性、连续柔性控制电缆。该产品主要用于工业自动化设备、机器人、医疗设备等需要频繁弯曲的应用场景。它采用了高性能的导体和绝缘材料,确保在动态环境下仍能保持良好的电性能和机械性能。

    技术参数


    - 导体:
    - 导体规格: 18 AWG, 7x15/38 镀银铜丝
    - 导体直径: 0.052 英寸
    - 绝缘层:
    - 绝缘层厚度: 0.022 英寸
    - 材料: PVC
    - 直径: 0.096 英寸
    - 电缆结构:
    - 外径: 0.278 英寸(公差 ±0.015)
    - 内层到外层扭绞: 6.0 扭/英尺(最小)
    - 屏蔽层:
    - 屏蔽材料: 镀锡铜编织网
    - 覆盖率: 85%
    - 外护套:
    - 护套厚度: 0.035 英寸
    - 材料: PVC
    - 直径: 0.376 英寸(公差 ±0.023)
    - 颜色: 黑色
    - 电气特性:
    - 工作温度范围: 静态 -40°C 到 90°C,动态 -5°C 到 90°C
    - 弯曲半径: 8 倍电缆直径(静态和动态)
    - 最大拉力: 48 磅
    - 电压等级: 600 VRMS
    - 容量: 39 pF/英尺(1 kHz 下,导体到导体)
    - 接地电容: 70 pF/英尺(1 kHz 下)
    - 电感: 0.19 µH/英尺
    - 导体电阻: 6.4 Ω/1000 英尺(20°C 下)
    - 屏蔽电阻: 2.2 Ω/1000 英尺(20°C 下)

    产品特点和优势


    - 持续柔韧性: 具有卓越的柔韧性,适用于频繁弯曲的应用环境,如机器人手臂和自动化生产线。
    - 高机械强度: 使用高质量的导体和绝缘材料,保证在恶劣条件下仍能保持稳定性能。
    - 环保认证: 通过欧盟 RoHS 和中国 RoHS 认证,符合环保标准。
    - 电气性能优异: 低电阻、高抗干扰能力,确保信号传输稳定可靠。

    应用案例和使用建议


    应用案例
    - 工业自动化设备: 在自动化设备中,用于传感器信号线和控制系统连接。
    - 机器人: 机器人手臂上的线缆,确保高频次弯曲操作时信号传输稳定。
    - 医疗设备: 医疗设备中的内部布线,要求高度可靠的电性能和机械性能。
    使用建议
    - 选择合适的包装长度: 根据具体应用需求选择合适的包装长度,以减少接头数量,提高系统可靠性。
    - 正确的安装方法: 确保在弯曲过程中不超出最大弯曲半径,避免对电缆造成损坏。
    - 环境适应性: 在极端温度环境下使用时,需注意电缆的工作温度范围限制。

    兼容性和支持


    - 兼容性: 与多种电气和自动化设备兼容,适合作为工业控制系统的连接线。
    - 支持: Alpha Wire 提供详尽的技术支持文档和客户咨询服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 弯曲半径过大导致断裂:
    - 解决方案: 确保弯曲半径不超过 8 倍电缆直径,以避免过度弯曲造成的损伤。
    2. 电缆在高温下性能下降:
    - 解决方案: 选择合适的工作温度范围,不要超过规定的极限温度。
    3. 屏蔽效果不佳:
    - 解决方案: 检查屏蔽层是否有破损或松动,如有必要,重新安装屏蔽层以确保最佳屏蔽效果。

    总结和推荐


    总体来说,Alpha Wire 型号为 85803CY 的电缆具有出色的柔韧性和稳定的电性能,非常适合工业自动化、机器人和医疗设备等领域的应用。无论是从技术规格还是从实际使用效果来看,该产品都是市场上值得信赖的选择。我们强烈推荐此款电缆作为您项目的理想解决方案。

85803CY BK002参数

参数
500.0'(152.4m)
零件状态 在售

85803CY BK002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85803CY BK002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85803CY BK002 85803CY BK002数据手册

85803CY BK002封装设计

查看详情并下载
Symbol
Footprint
3D Model
