86508CY SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-86508CY-100
供应商: Mouser
标准整包数: 1

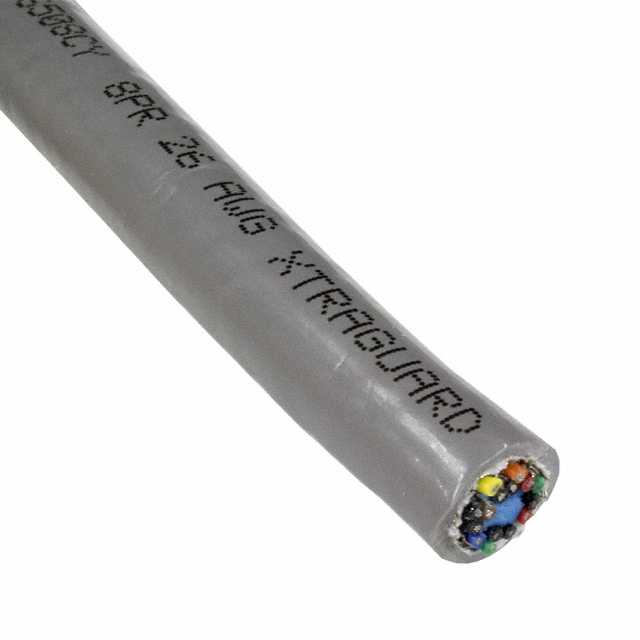

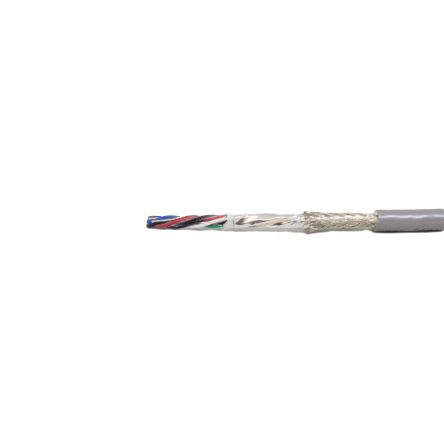

ALPHA WIRE 多芯线缆 86508CY SL005

86508CY SL005概述

    Alpha Wire 86508CY 技术手册

    1. 产品简介


    Alpha Wire 86508CY 是一种高精度、高性能的数据传输电缆。它具有双绞线结构,适用于工业自动化、通信系统以及医疗设备等多种应用场合。本产品采用高性能绝缘材料,具有良好的耐热性和耐油性,能够在恶劣环境中稳定工作。

    2. 技术参数


    | 参数 | 值 |

    | 导体直径(AWG) | 26 (7/34) |
    | 绝缘厚度 | 0.010英寸 |
    | 对绞层数 | 12.0 扭/英尺 |
    | 电缆层数 | 8 层 |
    | 屏蔽层 | 铝/聚酯薄膜,85% 覆盖率 |
    | 额定电压 | 300 VRMS |
    | 最大拉力 | 44 磅 |
    | 温度范围(静态) | -10°C 至 105°C |
    | 温度范围(动态) | +5°C 至 105°C |
    | 弯曲半径(静态) | 10×电缆直径 |
    | 弯曲半径(动态) | 15×电缆直径 |
    | 特征阻抗 | 89 欧姆 |
    | 互感电容 | 21.4 pF/英尺 |
    | 接地电容 | 39 pF/英尺 |
    | 电感 | 0.2 μH/英尺 |
    | 导体电阻 | 42 Ω/1000英尺 |
    | 屏蔽电阻 | 3 Ω/1000英尺 |

    3. 产品特点和优势


    - 高性能绝缘材料:采用PVC绝缘材料,具有良好的耐油性和耐高温性能。
    - 坚固耐用:铝/聚酯薄膜屏蔽层和85%覆盖率的镀锡铜编织网提供了优异的电磁干扰屏蔽效果。
    - 适用广泛:适用于多种复杂环境,如工业自动化、通信系统及医疗设备。
    - 认证齐全:通过UL、CSA国际和CE认证,符合欧盟RoHS和REACH标准。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动化控制中,用于连接传感器和执行器,实现信号传输。
    - 通信系统:在复杂的通信网络中,用于数据传输和信号连接。
    - 医疗设备:在高精度的医疗设备中,确保信号传输的稳定性。
    使用建议:
    - 在安装时确保电缆不受过度弯曲,以避免损坏。
    - 定期检查屏蔽层的完整性,确保其正常工作。
    - 在高温环境下使用时,确保环境温度不超过额定温度范围。

    5. 兼容性和支持


    - 兼容性:86508CY 可与大多数标准接口和设备兼容,包括PLC、传感器、执行器等。
    - 技术支持:Alpha Wire 提供全面的技术支持,包括产品咨询、故障排查和维护服务。

    6. 常见问题与解决方案


    - 问题:电缆弯曲半径过小导致损坏。
    - 解决办法:确保安装时弯曲半径不小于规定值(静态为10×电缆直径,动态为15×电缆直径)。

    - 问题:信号传输不稳定。
    - 解决办法:检查屏蔽层的完整性和接地情况,确保其正确安装并可靠接地。

    7. 总结和推荐


    Alpha Wire 86508CY 是一款高性能的数据传输电缆,具备坚固耐用、适应性强等特点,在多种应用场合下表现出色。无论是工业自动化、通信系统还是医疗设备,都能提供可靠的信号传输解决方案。总体而言,强烈推荐此款产品给需要高精度、高可靠性的应用场合。
    以上是对Alpha Wire 86508CY 的详细解析和技术手册概述,希望对您的选择有所帮助。

86508CY SL005参数

参数
100.0'(30.5m)
零件状态 在售
