85407CY BK001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 106086
供应商: 海外现货
标准整包数: 1

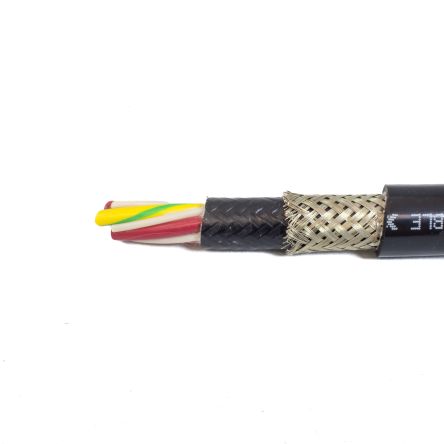

ALPHA WIRE 多芯线缆 85407CY BK001

85407CY BK001概述


    产品简介

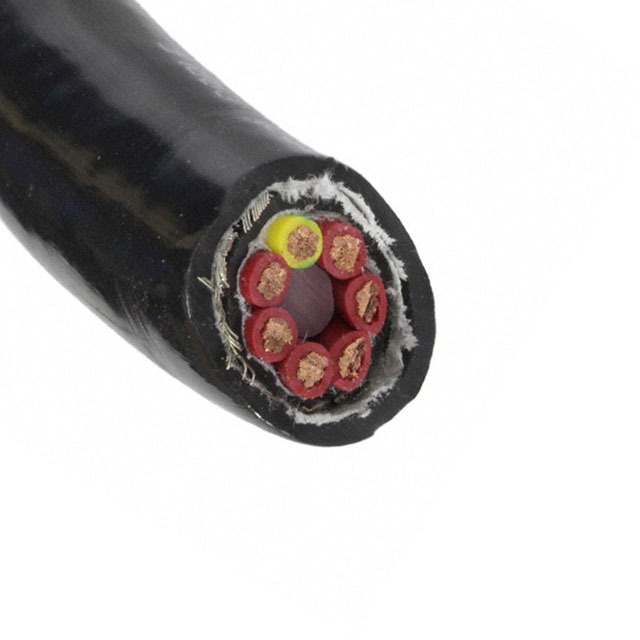

    Alpha Wire 85407CY电缆是一种高性能的控制电缆,广泛应用于工业自动化、机器人技术以及需要高灵活性和可靠性的电气控制系统。这款电缆采用了7股导线设计,由裸铜制成,外层包裹着PVC绝缘层和屏蔽层,能够有效防止电磁干扰。其独特的结构和材料选择使其能够在苛刻的工作环境下保持稳定性能。

    技术参数


    - 构造:
    - 导体:14 AWG(266(7×38)/38)裸铜
    - 绝缘层:壁厚0.022英寸,PVC,总直径0.124英寸
    - 缆芯:7股导线绞合
    - 绞距:最小3.0绞距/英尺
    - 包覆层:REMY纱布,重叠25%
    - 外护套:壁厚0.035英寸,PVC,耐油,总直径0.512英寸±0.023英寸
    - 颜色:黑色
    - 分离带:组织纸,重叠25%
    - 屏蔽层:
    - 镀锡铜编织屏蔽,覆盖率达到85%以上
    - 外护套:
    - 壁厚0.065英寸,PVC,耐油,总直径0.676英寸±0.035英寸
    - 颜色:黑色
    - 分离带:组织纸,重叠25%
    - 电气特性:
    - 工作温度范围:静态-40°C至90°C,动态-5°C至90°C
    - 弯曲半径:静态和动态均为电缆直径的8倍
    - 拉力强度:最大250磅
    - 电压等级:600 VRMS
    - 电容:每英尺48 pF,1 kHz时的典型值
    - 接地电容:每英尺86 pF,1 kHz时的典型值
    - 电感:每英尺0.17 µH,典型值
    - 导体电阻:20°C时,每1000英尺2.5 Ω,典型值
    - 屏蔽电阻:20°C时,每1000英尺1.59 Ω,典型值
    - 认证:
    - UL AWM Style 10012
    - CSA C(RU) AWM I/II A/B
    - VDE 0472, Section 803油测试
    - 符合欧盟低电压指令2014/35/EC
    - 符合RoHS和REACH规定

    产品特点和优势


    Alpha Wire 85407CY电缆的主要优势在于其卓越的灵活性和抗干扰能力。该电缆采用7股绞合导体设计,确保了其在复杂电气环境中的稳定运行。其独特的屏蔽层设计可以有效抵抗外部电磁干扰,保证信号传输的质量。此外,电缆的耐油性能使其适用于多种恶劣工作环境,如油污和化学腐蚀环境。这些特点使其成为工业自动化、机器人技术等领域不可或缺的关键部件。

    应用案例和使用建议


    应用案例:这款电缆广泛应用于工业机器人、自动化生产线、食品加工机械等领域。例如,在一个食品加工环境中,该电缆被用于连接生产线上的各种传感器和控制器,确保生产过程的自动化控制。
    使用建议:
    - 在安装过程中应注意避免电缆过度弯曲,以防止损坏内部结构。
    - 在布线时应尽量远离强磁场区域,以减少电磁干扰。
    - 在使用过程中应注意电缆的温度范围,避免超出其工作极限。

    兼容性和支持


    兼容性:Alpha Wire 85407CY电缆具有广泛的兼容性,可以与大多数标准工业控制器和传感器配套使用。此外,该产品符合UL、CSA、VDE等多种国际标准,确保了其在全球范围内的广泛应用。
    支持和服务:Alpha Wire公司为客户提供全面的技术支持和售后服务。用户可以通过官方网站获取详细的安装指南和技术文档,并可以在遇到问题时随时联系技术支持团队寻求帮助。

    常见问题与解决方案


    - 问题:电缆在长时间运行后出现断路现象。
    - 解决方案:检查电缆是否有物理损伤或过度弯曲,更换磨损严重的部分。

    - 问题:电缆在某些环境下容易受到电磁干扰。
    - 解决方案:确保电缆安装路径远离强磁场区域,并增加屏蔽层的覆盖面积。
    - 问题:电缆的使用寿命较短。
    - 解决方案:定期检查电缆状态,及时更换老化或受损的部分,并按照推荐的弯曲半径进行安装。

    总结和推荐


    Alpha Wire 85407CY电缆凭借其出色的灵活性、抗干扰能力和耐油性能,在工业自动化和机器人技术领域具有显著的优势。无论是从技术水平还是实际应用效果来看,该产品都表现出色。我们强烈推荐此产品给需要高可靠性、高性能电缆的应用场合。无论是在复杂的工业环境还是高要求的控制系统中,它都能提供稳定的信号传输和可靠的运行保障。

85407CY BK001参数

参数
1000.0' (304.8m)

85407CY BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85407CY BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85407CY BK001 85407CY BK001数据手册

85407CY BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
