45466 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE

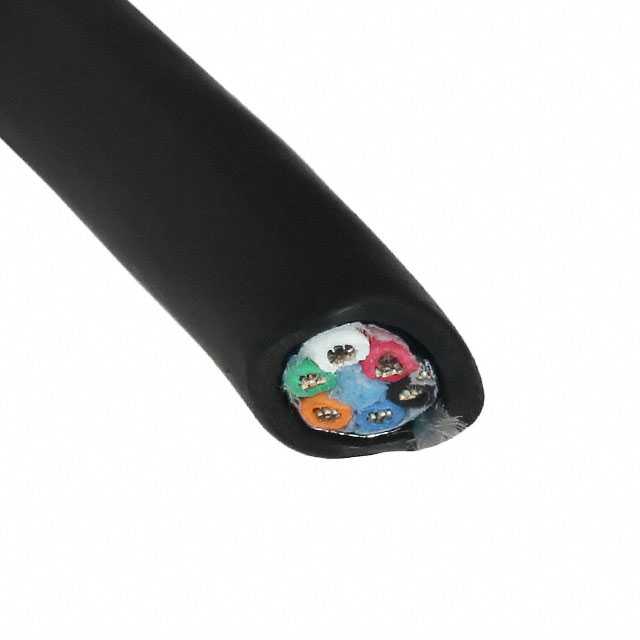

产品描述: Alpha Wire 6芯控制电缆, Xtra-Guard 4系列, 0.56 mm², 30m, 屏蔽, 黑色TPE护套
供应商型号: 8840764
供应商: 海外现货
标准整包数: 30

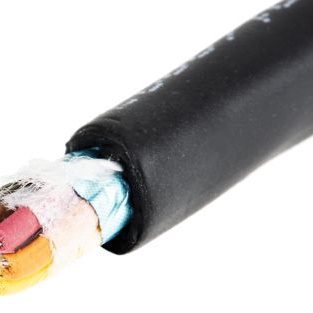

ALPHA WIRE 多芯线缆 45466 BK005

45466 BK005概述


    产品简介


    Alpha Wire公司生产的PART NO. 45466是一款高性能电缆,适用于多种工业和商业应用。该产品主要用于信号传输和控制电路中,特别适合于需要耐候性和抗干扰能力的应用场合。主要功能包括信号传输、数据通信和控制信号传递。在实际应用中,这类电缆广泛应用于自动化控制系统、仪器仪表、机器人、数据通信系统等领域。

    技术参数


    构造
    - 导体:20 (7/28) AWG 磷铜,直径为0.038英寸
    - 绝缘层:0.016英寸厚,TPE材质
    - 成缆:每英尺4.8次扭转(最小)
    - 屏蔽层:铝箔/聚酯膜复合屏蔽,25%重叠
    - 护套:0.045英寸厚,TPE材质
    - 颜色选项:石板色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色
    性能参数
    - 温度范围:-50°C至125°C
    - 弯曲半径:10倍电缆直径
    - 拉伸力:最大61磅
    - 电压等级:300 VRMS
    - 电容:22.6 pF/ft(1 kHz时,导体到导体)
    - 接地电容:41 pF/ft(1 kHz时)
    - 电感:0.19 μH/ft(标称)
    - 导体直流电阻:10.3 Ω/1000ft(20°C时)
    - 外部屏蔽直流电阻:8.2 Ω/1000ft(20°C时)

    产品特点和优势


    PART NO. 45466具有多方面的优势和独特功能:
    - 高抗干扰能力:铝箔/聚酯膜复合屏蔽提供了出色的电磁干扰(EMI)保护。
    - 宽广的工作温度范围:从-50°C到125°C,适用于各种恶劣环境。
    - 高可靠性:通过多项认证,包括UL、CSA、CE等。
    - 耐候性:具有良好的紫外线和抗老化性能。
    - 易于识别:独特的颜色编码,便于安装和维护。

    应用案例和使用建议


    应用案例:
    - 自动化控制系统:在自动化工厂环境中,用于连接各种传感器和执行器。
    - 医疗设备:在医疗器械中,用于信号传输,确保设备运行稳定。
    - 数据通信系统:在数据中心和电信网络中,用于数据传输。
    使用建议:
    - 环境适应性:确保安装在符合温度和湿度要求的环境中,以延长使用寿命。
    - 电缆走向:尽量避免将电缆布置在可能产生电磁干扰的区域。
    - 布线规则:按照标准进行布线,保持足够的弯曲半径,减少机械应力。

    兼容性和支持


    该产品与大多数标准设备兼容,支持UL、CSA和CE认证标准。Alpha Wire公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    常见问题与解决方案


    1. 问题:电缆弯曲后出现断裂。
    解决方案:确保电缆弯曲半径大于10倍电缆直径。
    2. 问题:电缆信号传输不稳定。
    解决方案:检查屏蔽层是否完整无损,必要时更换新的电缆。
    3. 问题:电缆无法正常通电。
    解决方案:检查接头连接是否牢固,导体是否接触良好。

    总结和推荐


    Alpha Wire PART NO. 45466是一款高性能的电缆,适用于广泛的工业和商业应用。它在高抗干扰能力和宽广的工作温度范围内表现出色,且经过多项认证,具备卓越的可靠性和耐久性。因此,强烈推荐此产品给需要在恶劣环境下工作的自动化控制系统和数据通信系统的用户。

45466 BK005参数

参数
100.0'(30.5m)
零件状态 在售

45466 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

45466 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 45466 BK005 45466 BK005数据手册

45466 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4044.061
库存: 232
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4044.06
