5103C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104409
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5103C SL002

5103C SL002概述


    产品简介

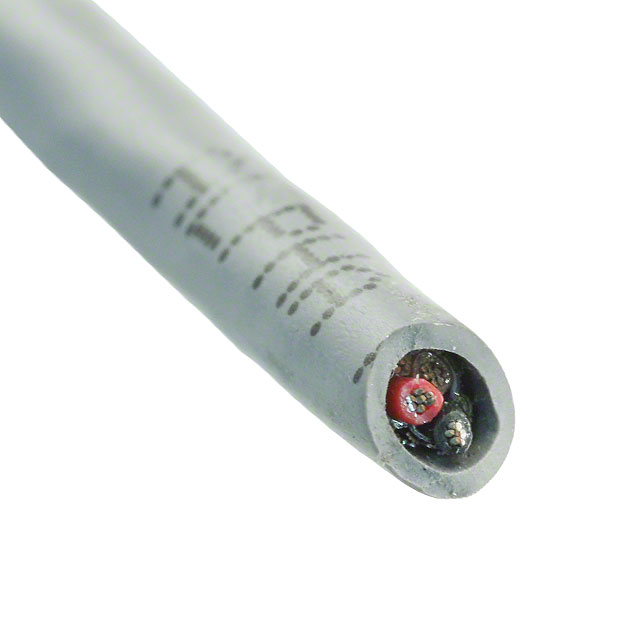

    Alpha Wire 的型号为 5103C 的电缆是一款专为工业及商业应用设计的高性能屏蔽电缆。该电缆由三股独立导体构成,每根导体的直径为 22 AWG(美国线规),采用了镀锡铜作为导电材料,确保了出色的导电性能。电缆内部填充物为聚氯乙烯(PVC)绝缘层,以防止电磁干扰(EMI)。外部则有一层铝/聚酯(A/P/A)屏蔽层和编织铜丝屏蔽层,增强了对电磁干扰的防护能力。电缆外皮采用 PVC 材料,提供多种颜色选择。此款电缆广泛应用于自动化设备、仪器仪表、通信系统以及楼宇自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 导体直径 | 22 AWG (镀锡铜) |
    | 绝缘层厚度 | 0.010 英寸 PVC |
    | 屏蔽层 | 铝/聚酯(A/P/A)屏蔽层,70% 最低覆盖率 |
    | 外部护套厚度 | 0.032 英寸 PVC |
    | 颜色选择 | Slate, Black, Yellow, Orange, Blue, Green, Red, Sand Beige, White |
    | 温度范围 | -35°C 至 105°C |
    | 弯曲半径 | 10 倍电缆直径 |
    | 拉力强度 | 最大 24.6 磅 |
    | 额定电压 | 300 V RMS |
    | 容量 | 36 pF/英尺(1 kHz 时) |
    | 地线容量 | 65 pF/英尺(1 kHz 时) |
    | 电感 | 0.18 μH/英尺(名义值) |
    | 导体直流电阻 | 16.4 Ω/1000 英尺(名义值) |
    | 屏蔽层直流电阻 | 4.6 Ω/1000 英尺(名义值) |

    产品特点和优势


    - 高抗干扰能力:由三层屏蔽层组成,有效防止电磁干扰(EMI),适用于需要高度稳定性的场合。
    - 卓越的物理特性:具有出色的耐油、耐日晒性能,能够在极端环境下稳定工作。
    - 多用途设计:提供多种颜色选择,满足不同应用需求。
    - 环保认证:符合欧盟 RoHS 及 REACH 标准,适合全球销售。

    应用案例和使用建议


    应用案例
    该电缆常用于工业控制系统的信号传输。例如,在一家汽车制造工厂中,它被用来连接机器人控制器与执行器,确保在高强度电磁干扰环境中稳定的信号传输。
    使用建议
    1. 安装建议:在安装过程中,避免过度弯曲电缆,以防止损坏内部结构。确保弯曲半径至少为电缆直径的 10 倍。
    2. 环境适应性:考虑到其耐油和耐日晒性能,该电缆特别适合在室外或化工厂等苛刻环境中使用。
    3. 定期检查:由于该电缆长期暴露在恶劣环境中,建议定期进行外观检查和性能测试,以确保其可靠性。

    兼容性和支持


    该电缆与其他标准的工业接插件和连接器兼容,且在制造商的支持下提供了全面的文档和技术支持。Alpha Wire 保证其产品符合各项国际标准,包括 UL、CSA 和 IEC 等,因此其产品在全球范围内具有广泛的兼容性和认证。

    常见问题与解决方案


    1. 弯曲半径过小导致损坏
    - 解决方案:确保弯曲半径不小于电缆直径的 10 倍,特别是在安装和布线过程中。
    2. 信号干扰
    - 解决方案:确保电缆周围没有强电磁干扰源,或者增加屏蔽层的覆盖率以增强屏蔽效果。
    3. 导体接触不良
    - 解决方案:在接线端子处确保导体完全插入并紧密接触,必要时可重新压接端子以确保良好接触。

    总结和推荐


    总体而言,型号为 5103C 的电缆凭借其优异的抗干扰能力和出色的物理特性,在工业自动化和通信系统领域有着广泛的应用前景。其多样的颜色选择、良好的环保性能和全面的技术支持使其成为一款值得信赖的产品。强烈推荐该产品给那些需要在严苛环境中进行稳定信号传输的客户。

5103C SL002参数

参数
500.0' (152.4m)
零件状态 在售
