6397 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: MULTIPAIR FOIL/BRAID SHIELD PE/PVC LOW CAPACITANCE CABLE
供应商型号: 1872090
供应商: 海外现货
标准整包数: 305

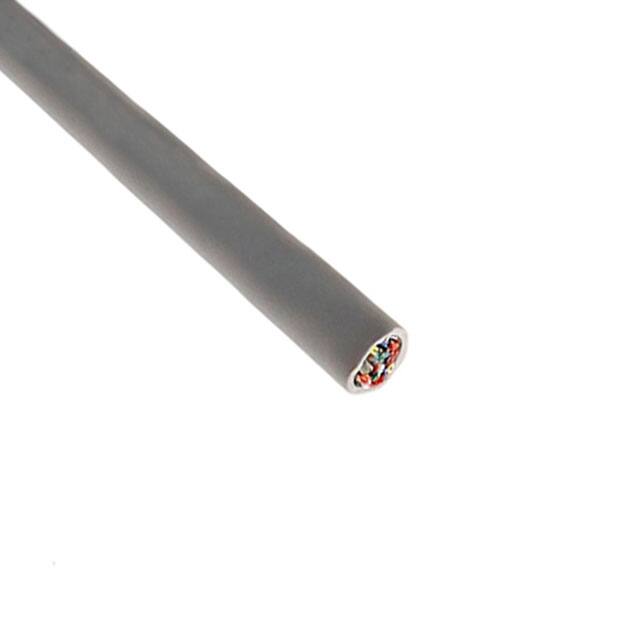

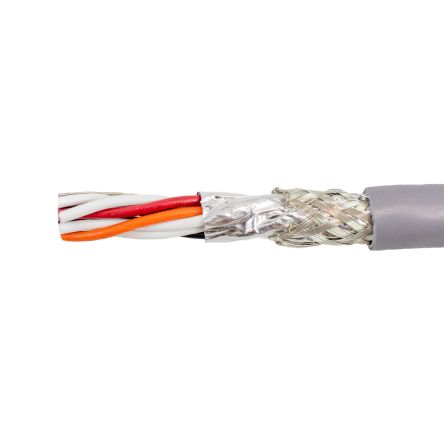

ALPHA WIRE 多芯线缆 6397 SL001

6397 SL001概述

    电子元器件产品技术手册:型号6397

    1. 产品简介


    型号6397是一款由Alpha Wire生产的屏蔽电缆组件,主要应用于电气和电子设备中。此产品包含13组双绞线对,每根导线采用镀锡铜材质,直径为0.015英寸(0.381毫米),并包裹在聚乙烯(PE)绝缘层中。此外,还配备了一层铝/麦拉箔带屏蔽层,以及28 AWG镀锡铜排水线。外护套选用聚氯乙烯(PVC)材料,厚度为0.035英寸(0.89毫米),颜色为石板色(SLATE)。

    2. 技术参数


    - 电气特性
    - 电压额定值:300 VRMS
    - 特性阻抗:100 Ω
    - 相互电容:15.5 pF/ft @1 kHz(标称值)
    - 接地电容:27.5 pF/ft @1 kHz(标称值)
    - 导体电阻:66 Ω/1000ft @20°C(标称值)
    - 屏蔽电阻:2 Ω/1000ft @20°C(标称值)
    - 物理和机械特性
    - 温度范围:-20°C至75°C
    - 弯曲半径:10倍电缆直径
    - 拉力:最大46磅(约20.87千克)
    - 环境特性
    - 遵循欧盟RoHS 2011/65/EU和RoHS 2015/863/EU指令,不含任何受限制物质
    - 符合中国RoHS标准SJ/T 11364-2014和GB/T 26572-2011
    - 产品不含REACH法规定义的SVHC物质

    3. 产品特点和优势


    型号6397的最大特点是其高性能的屏蔽层设计,能够在高频传输中有效减少电磁干扰。此外,该产品的温度适应范围广泛,能够在极端环境中稳定运行。该电缆组件不仅符合多项国际认证标准,如UL AWM/STYLE 2960、CSA International C(UL) TYPE CM和CE欧盟低电压指令,而且能够确保用户的产品满足各种法规要求。

    4. 应用案例和使用建议


    该产品广泛应用于楼宇自动化系统、工业控制系统、通信设备以及各类需要高信号完整性的场合。使用建议如下:
    - 在安装过程中应注意保持电缆的弯曲半径,避免过度弯折导致性能下降。
    - 使用时应尽量远离大功率电磁源,以减少外部干扰。

    5. 兼容性和支持


    型号6397可与多种标准接口和连接器配合使用,例如RJ45、DB-9等。厂商提供详细的安装指南和技术支持,帮助客户顺利进行安装和调试。

    6. 常见问题与解决方案


    - 问题一:电缆出现断裂现象
    - 解决方法:检查电缆的弯曲半径是否符合要求,避免过度弯折。
    - 问题二:信号传输质量不佳
    - 解决方法:确认电缆是否正确接地,避免电磁干扰影响信号传输。
    - 问题三:安装后电缆长度不足
    - 解决方法:选择合适长度的电缆组件,并预留足够的余量以便于后期维护。

    7. 总结和推荐


    综上所述,型号6397是一款具有高可靠性和高性能的屏蔽电缆组件,适用于各种复杂的工业和通信环境。其优越的电磁屏蔽性能和广泛的温度适应范围使其成为市场上极具竞争力的产品之一。我们强烈推荐客户选择该产品用于关键应用场合。

6397 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6397 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6397 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6397 SL001 6397 SL001数据手册
