首页  >  产品百科  >  3304 SL005

3304 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Braid Polyvinyl Chloride 4Conductors 28AWG 3.6mm 600VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: ET-2723899
供应商: 海外现货
标准整包数: 1

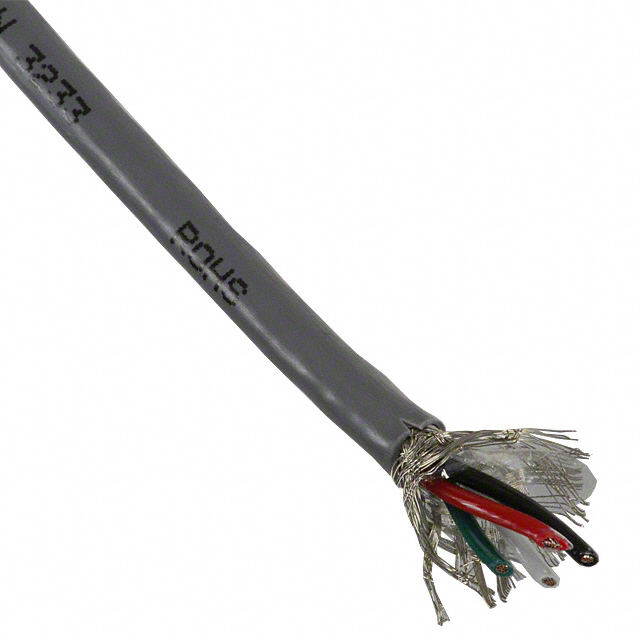

ALPHA WIRE 多芯线缆 3304 SL005

3304 SL005概述

    电子元器件技术手册:Alpha Wire PART NO. 3304

    1. 产品简介


    Alpha Wire PART NO. 3304是一款专门设计用于严苛环境下的电缆组件。此产品包含一根4芯导体的复合线缆,每根导体通过PVC绝缘层包裹,外部采用TC镀锡铜编织屏蔽层并带有清晰的Mylar薄膜缠绕。该产品具备出色的机械强度和电气性能,适用于多种工业自动化控制、机器人技术及复杂电路系统中的连接需求。

    2. 技术参数


    - 导体结构:4芯导体,每芯导体规格为28 AWG,直径约0.015英寸。
    - 绝缘层:0.010英寸壁厚PVC材料,总体外径约为0.035英寸。
    - 铠装与屏蔽:采用TC镀锡铜编织屏蔽层,最小覆盖率可达90%,提供可靠的电磁干扰防护。
    - 护套层:外部护套采用0.012英寸壁厚PVC材料制成,总外径约0.134至0.142英寸。
    - 颜色:Slate色,表面印有Alpha Wire标识和产品型号代码。
    - 温度范围:-55°C 至 +105°C,适用于宽泛的工作环境。
    - 电气性能:额定电压600VRMS;每英尺电容约为35pF;地面电容为63pF/英尺;电感值为0.22μH/英尺;导体直流电阻为65Ω/1000英尺;护套屏蔽电阻为6Ω/1000英尺。

    3. 产品特点和优势


    Alpha Wire PART NO. 3304具有多重保护措施,不仅能有效抵御机械损伤和电磁干扰,还满足RoHS、REACH及加州65标准的要求。尤其适合于工业控制系统的高要求应用环境中。

    4. 应用案例和使用建议


    - 工业控制系统:常用于需要高可靠性的场合,如机床、机器人和自动化生产线等。
    - 电力传输:用于小型电机或传感器的电源和信号传输。
    - 传感器网络:适用于需高灵敏度检测的应用场合。
    - 使用建议:由于电缆具有较大的弯曲半径(10倍电缆直径),建议在安装时预留足够的弯曲空间以防止损坏。

    5. 兼容性和支持


    - 兼容性:该产品设计用于广泛的工业标准连接器,可轻松与多种设备集成。
    - 支持和服务:Alpha Wire提供全面的技术支持服务,包括安装指导和故障排除帮助,确保客户获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:电缆外皮出现破损。解决方案:检查电缆是否有被重物压住的情况,及时更换受损部分。
    - 问题2:连接不良。解决方案:确认接头处是否有松动,必要时重新焊接或紧固接头。
    - 问题3:屏蔽效果不佳。解决方案:检查屏蔽层是否完整,必要时更换新电缆。

    7. 总结和推荐


    综上所述,Alpha Wire PART NO. 3304凭借其卓越的物理与电气性能,在各种工业应用场景中表现出色。它不仅能满足对安全性和稳定性有极高要求的环境,而且通过全面的支持和服务,进一步增强了用户的使用体验。因此,强烈推荐这一产品作为高性能工业电缆的理想选择。

3304 SL005参数

参数
100.0' (30.5m)
零件状态 在售

3304 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3304 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 3304 SL005 3304 SL005数据手册

3304 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 333.6215 ¥ 2988.2481
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2988.24
