5129C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 103448
供应商: 海外现货
标准整包数: 1

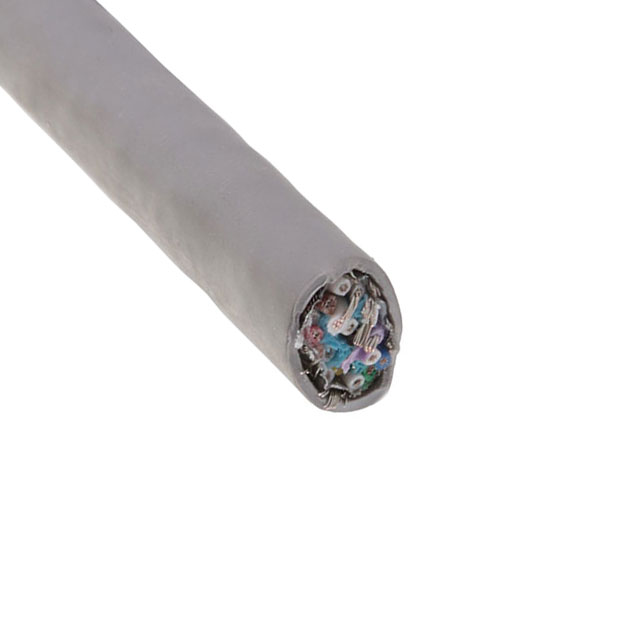

ALPHA WIRE 多芯线缆 5129C SL002

5129C SL002概述


    产品简介


    Alpha Wire公司的5129C电缆是一种高性能的屏蔽双绞线电缆,广泛应用于工业自动化、医疗设备、通信系统等多个领域。该电缆主要由双绞线对组成,具有良好的抗干扰能力和稳定的传输性能,适用于需要高可靠性的数据传输场景。

    技术参数


    - 直径: 0.050英寸(外径)
    - 导体规格: 22 AWG(7/30)镀锡铜线
    - 绝缘层厚度: 0.010英寸
    - 绝缘材料: 半硬质PVC
    - 成对线: 绞合线对(每英尺8.0圈)
    - 屏蔽: 铝/聚酯膜带状屏蔽,铜箔包覆,编织铜丝
    - 排水线: 22 AWG镀锡铜线
    - 编织密度: ≥70%
    - 护套: 0.396英寸(最大0.416英寸)
    - 护套颜色: 深色(可定制)
    - 护套材料: PVC
    - 额定电压: 300 VRMS
    - 温度范围: -35°C至105°C
    - 弯曲半径: 10倍电缆直径
    - 拉力强度: 最大111磅
    - 特性阻抗: 77Ω
    - 互容电容: 24.9 pF/英尺(1kHz时)
    - 接地电容: 45 pF/英尺(1kHz时)
    - 电感量: 0.18 μH/英尺(标称值)

    产品特点和优势


    - 抗干扰能力强: 双绞线设计加上铝/聚酯膜带状屏蔽层,显著提高抗电磁干扰能力。
    - 耐油耐温: 具有良好的耐油性和温度适应性,适用于苛刻的工作环境。
    - 高可靠性: 特性阻抗和电容等电气特性优异,保证了信号传输的稳定性和可靠性。
    - 环保材料: 符合RoHS和REACH标准,无有害物质。

    应用案例和使用建议


    - 应用案例: 用于工业自动化控制系统、传感器连接、机器人通信等领域。
    - 使用建议: 在选择电缆长度时,应考虑系统的布局,确保足够的余量。使用时应注意避免电缆过度弯曲,以免影响信号传输性能。

    兼容性和支持


    - 兼容性: 与多种电子设备兼容,可用于不同标准下的安装。
    - 支持和维护: Alpha Wire公司提供详尽的技术支持和售后服务,包括产品安装指导和故障排查。

    常见问题与解决方案


    1. 问题: 电缆弯曲后信号传输质量下降。
    - 解决方案: 确保电缆弯曲半径不小于10倍电缆直径。

    2. 问题: 电缆护套出现裂纹。
    - 解决方案: 检查工作环境温度是否超出电缆适用范围,避免在极端温度下使用。

    总结和推荐


    综上所述,Alpha Wire公司的5129C电缆是一款高性能、高可靠的屏蔽双绞线电缆。其优良的电气性能和环保特性使其成为各种严苛环境下数据传输的理想选择。建议在相关领域使用时充分考虑其优势和适用性,以获得最佳的应用效果。

5129C SL002参数

参数
500.0' (152.4m)
零件状态 在售

5129C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5129C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5129C SL002 5129C SL002数据手册

5129C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
