5120/15C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104390
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5120/15C SL002

5120/15C SL002概述

    Alpha Wire 5120/15C 技术手册解析

    1. 产品简介

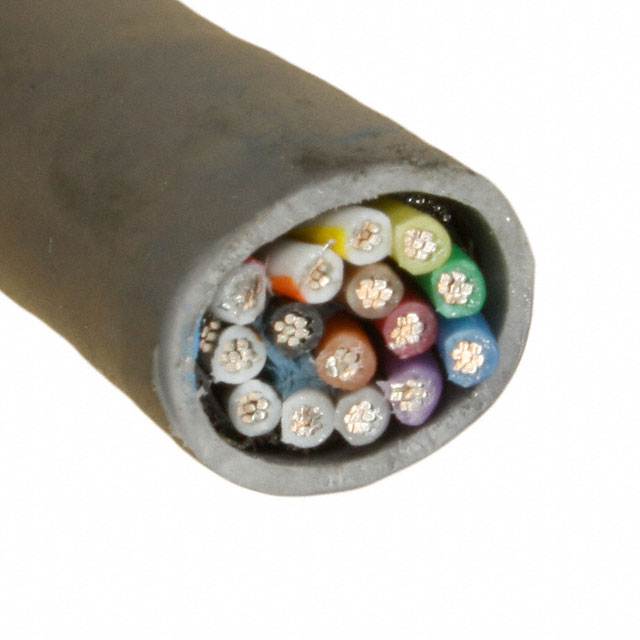

    Alpha Wire 5120/15C 是一款高性能的电缆组件,适用于多种工业及商业应用。它采用15根24号AWG镀锡铜导线,内部包裹绝缘层,并配以防护屏蔽层和PVC外护套。该电缆主要用于电气连接,具备优异的物理和电气性能,适合于各种恶劣环境下的应用。

    2. 技术参数


    - 导体:15根24号(7/32)AWG镀锡铜导线,每根导线直径为0.024英寸。
    - 绝缘层:壁厚0.010英寸,总直径0.044英寸,材料为PVC。
    - 屏蔽层:采用金属箔屏蔽,包含一条24号(7/32)AWG镀锡铜排流线,铜编织密度大于70%。
    - 护套:壁厚0.032英寸,材料为PVC,颜色包括石板色、黑色、黄色、橙色、蓝色、绿色、红色和沙米色,白/黄。
    - 电压等级:300 VRMS。
    - 电容:导体对导体电容为32 pF/英尺,接地电容为58 pF/英尺。
    - 电感:0.19 μH/英尺。
    - 电阻:导体直流电阻为26 Ω/1000英尺,屏蔽层电阻为3.3 Ω/1000英尺。
    - 温度范围:-35至105°C。
    - 弯曲半径:10倍电缆直径。
    - 拉力:最大61磅。
    - 耐油性:通过VW-1阻燃测试。
    - 其他规格:符合UL、CSA、IEC标准,环保要求符合RoHS、REACH标准。

    3. 产品特点和优势


    - 高可靠性:15根独立导线配置确保了极高的传输稳定性和抗干扰能力。
    - 耐用性:PVC外护套具有出色的耐磨性和抗老化性能,能在各种环境中保持长期稳定。
    - 环保:严格遵守RoHS、REACH等环保标准,无有害物质,安全可靠。
    - 广泛的适用性:适用于各类工业设备和商业场所,如自动化控制系统、安防监控系统等。

    4. 应用案例和使用建议


    应用场景:
    - 自动化控制系统:用于传感器信号传输,确保精确度和稳定性。
    - 安防监控系统:高清视频信号传输,防止电磁干扰。
    - 医疗设备:医疗仪器信号传输,确保高可靠性。
    - 工业机器人:连接传感器和执行器,提高工作效率。
    使用建议:
    - 在安装过程中,要确保电缆不受机械应力的影响,特别是在转弯处。
    - 在高温环境下使用时,需确保电缆周围的环境温度不超过105°C。
    - 定期检查电缆的绝缘层是否有破损或老化现象,及时更换损坏的电缆。

    5. 兼容性和支持


    - 兼容性:本产品可与其他标准电子设备和系统兼容,广泛应用于各种设备和系统中。
    - 支持:Alpha Wire提供全面的技术支持和服务,包括产品咨询、安装指导和技术培训等。客户可通过官方网站获取详细的产品文档和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆绝缘层磨损 | 检查并更换受损的电缆,避免机械应力导致的损伤。 |
    | 信号传输不稳定 | 确保接头接触良好,避免松动;检查电缆是否受干扰。 |
    | 温度过高导致故障 | 确保电缆周围环境温度不超过规定范围,增加散热措施。 |

    7. 总结和推荐


    综上所述,Alpha Wire 5120/15C 是一款高度可靠、性能卓越的电缆组件。它具备优秀的电气性能、坚固耐用的设计和全面的环保认证,适用于各种严苛的应用环境。无论是在自动化控制系统还是安防监控系统中,它都能提供稳定的信号传输和可靠的保护。强烈推荐在需要高可靠性和长寿命的应用场景中使用这款电缆组件。

5120/15C SL002参数

参数
500.0' (152.4m)
零件状态 在售

5120/15C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5120/15C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5120/15C SL002 5120/15C SL002数据手册

5120/15C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
