5276C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104321
供应商: 海外现货
标准整包数: 1

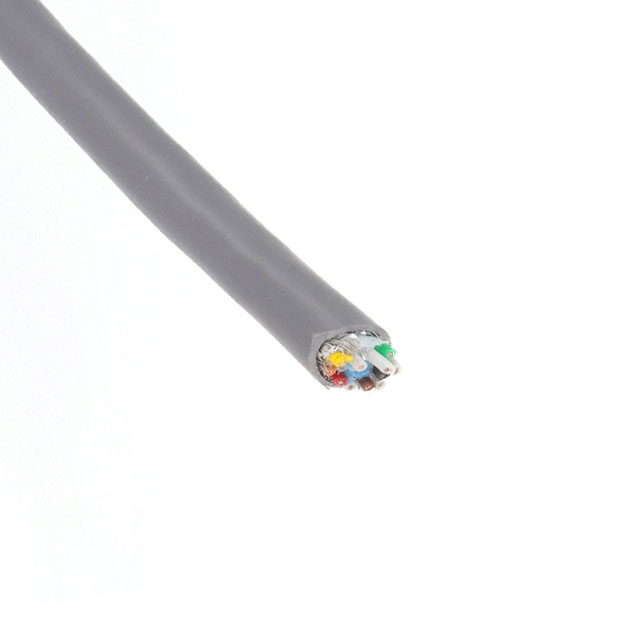

ALPHA WIRE 多芯线缆 5276C SL001

5276C SL001概述


    产品简介


    Alpha Wire的产品编号为5276C的电缆组件是一款高性能的多芯屏蔽电缆,主要用于工业自动化、医疗设备、电信系统以及其他需要可靠数据传输的应用场景。此款电缆由六对24 AWG(美国线规)镀锡铜导体组成,每对导体以半刚性PVC绝缘层包裹,提供出色的电气特性和机械强度。

    技术参数


    - 结构:
    - 导体:24 AWG镀锡铜
    - 绝缘层:0.010英寸壁厚,半刚性PVC,总直径0.044英寸
    - 对数:6对,内部缠绕
    - 屏蔽层:铝/聚酯带状屏蔽,最小覆盖率为25%,镀锡铜编织网,覆盖率为70%
    - 护套:0.032英寸壁厚,PVC,多种颜色可选
    - 拉绳:810旦尼尔尼龙
    - 电气特性:
    - 电压等级:300 VRMS
    - 互电容:23.1 pF/英尺@1kHz(标称)
    - 接地电容:42 pF/英尺@1kHz(标称)
    - 特性阻抗:82Ω
    - 电感:0.19μH/英尺(标称)
    - 物理特性:
    - 温度范围:-35°C至105°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:51磅
    - 阳光耐受性:通过
    - 认证标准:
    - UL认证:AWM/STYLE 21894,105°C/300 VRMS
    - CSA认证:CMG 105°C
    - IEC认证:EN 60332-1和EN 60332-2
    - CE认证:符合欧盟低电压指令2014/35/EC

    产品特点和优势


    5276C电缆组件具有多个独特功能,使其在各种严苛环境中表现出色。这些特点包括:
    - 高强度和耐用性:24 AWG镀锡铜导体提供了卓越的电气性能和机械强度,适用于工业和医疗应用。
    - 高效屏蔽:双层屏蔽结构(铝/聚酯带状屏蔽和70%覆盖率的镀锡铜编织网)确保了极低的电磁干扰(EMI),保障信号完整性。
    - 广泛的工作温度范围:-35°C至105°C的温度范围使得该电缆能够在极端条件下稳定工作。
    - 合规性:满足RoHS和REACH标准,无毒环保,适合全球市场。

    应用案例和使用建议


    该电缆组件常见于工业自动化、医疗设备、电信系统等领域。例如,在自动化生产线中,5276C可以用于连接传感器、控制器和执行器,确保稳定的数据传输和信号控制。为了更好地利用这一电缆,建议在安装时注意保持适当的弯曲半径和避免过度拉伸,以防止损坏内部导体和绝缘层。

    兼容性和支持


    5276C电缆组件可以与多种标准设备和组件兼容,特别是在符合UL、CSA和IEC标准的场合下。Alpha Wire提供详细的技术支持和售后服务,确保客户能够顺利进行安装和维护。此外,Alpha Wire还提供详细的文档和技术支持,帮助客户了解产品的特性和最佳使用方法。

    常见问题与解决方案


    1. 问:如何正确安装5276C电缆组件?
    - 答:安装时需注意保持适当的弯曲半径,避免过度拉伸电缆。同时,要确保电缆的屏蔽层和接地层正确连接,以减少电磁干扰。

    2. 问:如何检查电缆的电气特性?
    - 答:可以使用万用表或专业的电气测试仪器,如LCR测试仪,来测量电缆的电阻、电容和电感。如果发现异常,应及时更换电缆或联系供应商寻求技术支持。
    3. 问:5276C电缆组件在户外使用时需要注意什么?
    - 答:在户外使用时,应注意选择合适的护套材料以抵抗紫外线和恶劣天气的影响。建议使用Sun Res标记的型号,并确保电缆处于良好的防护环境中。

    总结和推荐


    综上所述,Alpha Wire的产品编号为5276C的电缆组件是一款高性能的多芯屏蔽电缆,具有优异的电气性能、机械强度和广泛的工作温度范围。它适用于多种工业和医疗应用,特别是在需要高可靠性数据传输的场合。鉴于其独特的设计和出色的表现,我们强烈推荐此产品给需要高质量电缆组件的用户。

5276C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5276C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5276C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5276C SL001 5276C SL001数据手册

5276C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
