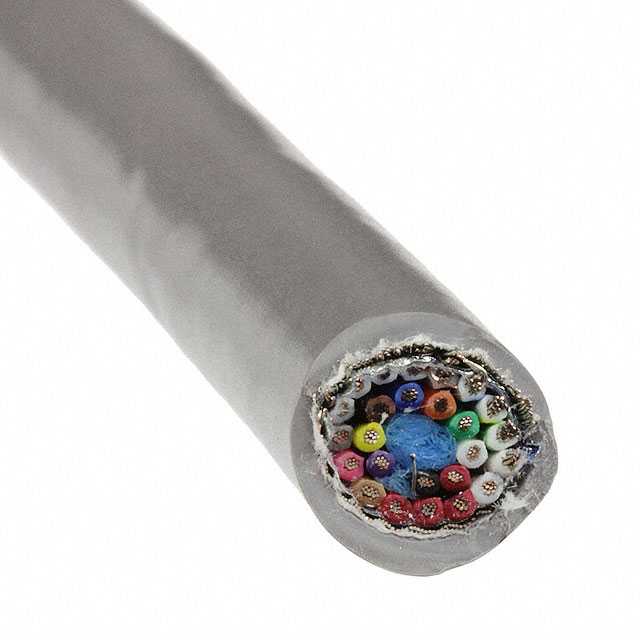

3470/25C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Semi Rigid Polyvinyl Chloride 25Conductors 28AWG 8.4mm 300VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: 2775755
供应商: 海外现货
标准整包数: 30

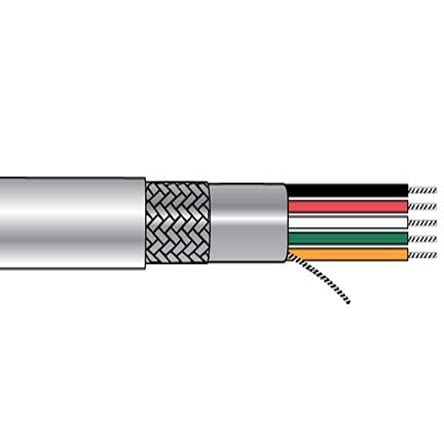

ALPHA WIRE 多芯线缆 3470/25C SL005

3470/25C SL005概述


    产品简介


    产品名称:Alpha Wire P/N 3470/25C 高性能屏蔽电缆
    产品类型:多芯屏蔽电缆
    主要功能:
    - 防护电磁干扰(EMI)
    - 提供出色的电气性能
    - 耐用性强,适用于工业自动化和控制系统
    应用领域:
    - 工业自动化系统
    - 网络通信设备
    - 医疗设备
    - 数据中心

    技术参数


    | 参数 | 描述 |

    | 导体 | 25 x 1 COND,28 (7/36) AWG,镀锡铜线 |
    | 绝缘层 | 0.010英寸壁厚,标准PVC,半硬质 |
    | 外径 | 0.035英寸 |
    | 屏蔽层 | 铝/聚酯复合膜,25%重叠 |
    | 排流线 | 28 (7/36) AWG 镀锡铜线 |
    | 编织层 | 镀锡铜,覆盖率不低于65% |
    | 护套 | 0.035英寸壁厚,标准PVC,0.312英寸直径(最大0.331英寸) |
    | 色彩编码 | SLATE 色 |
    | 电压等级 | 300 VRMS |
    | 容量 | 24.6 pF/ft(1 kHz时) |
    | 电感 | 0.22 μH/ft(1 kHz时) |
    | 导体电阻 | 66 Ω/1000 ft(20°C时) |
    | 排流电阻 | 2.8 Ω/1000 ft(20°C时) |

    产品特点和优势


    - 抗电磁干扰:铝/聚酯复合膜和镀锡铜编织层共同作用,确保了卓越的电磁屏蔽效果。
    - 高可靠性:高强度、耐磨损的设计使其适用于苛刻的工作环境。
    - 宽温度范围:-20至80°C的工作温度范围适应多种工业环境。
    - 易于安装和维护:标准化的色彩编码简化了识别过程。

    应用案例和使用建议


    应用案例:该电缆广泛应用于工业自动化系统,用于连接控制面板和传感器。例如,在医疗设备中,它被用来传输数据信号,防止干扰导致误报或故障。
    使用建议:
    - 在安装过程中,确保屏蔽层的良好接地,以最大化其电磁屏蔽效果。
    - 使用合适的弯管工具,避免电缆过弯造成损伤。

    兼容性和支持


    - 兼容性:本产品符合UL AWM/STYLE 2464标准,可以与大多数标准电气连接器兼容。
    - 支持和服务:Alpha Wire提供详尽的技术支持和售后服务,包括安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:电缆断裂
    - 解决方案:检查布线路径是否有尖锐边缘或过度弯曲,更换损坏部分并改进安装方式。

    2. 问题:信号干扰
    - 解决方案:确保屏蔽层良好接地,重新检查电缆的安装位置和布局,避免临近高电磁场源。

    总结和推荐


    Alpha Wire P/N 3470/25C 高性能屏蔽电缆凭借其优良的电气性能和卓越的电磁屏蔽效果,在工业自动化领域具有显著的应用价值。它不仅提供了可靠的信号传输,还能有效抵御电磁干扰,是工业环境中不可或缺的重要组件。因此,我强烈推荐这款产品给需要高性能屏蔽电缆的客户。
    通过上述详细解析,我们可以看到这款电缆在技术参数、应用范围以及实用性能方面都有着优异的表现,相信它能在您的项目中发挥重要作用。

3470/25C SL005参数

参数
100.0' (30.5m)
零件状态 在售

3470/25C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3470/25C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 3470/25C SL005 3470/25C SL005数据手册

3470/25C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
