5470/20C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Polyvinyl Chloride 20Conductors 20AWG 11.68mm 300VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: 105049
供应商: 海外现货
标准整包数: 1

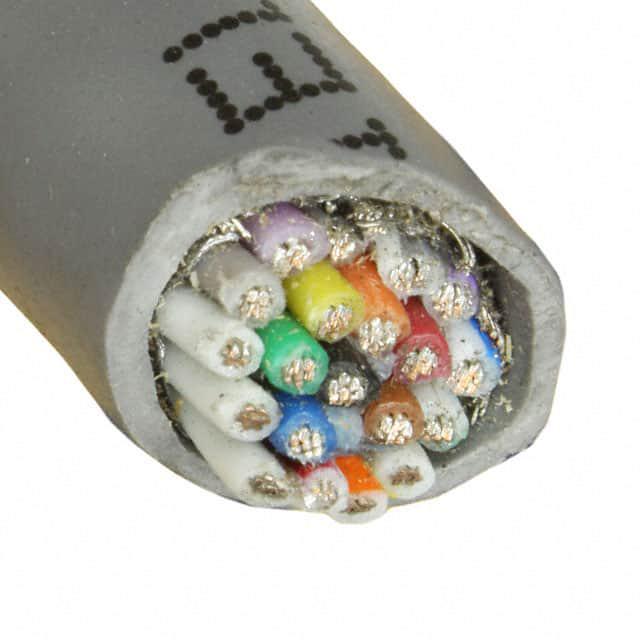

ALPHA WIRE 多芯线缆 5470/20C SL005

5470/20C SL005概述


    产品简介


    本产品为型号为5470/20C的电线电缆组件,由Alpha Wire生产。这款电线电缆主要用于电子设备的连接和信号传输,具有良好的屏蔽性能,能够在各种恶劣环境下稳定运行。适用于工业自动化、机器人技术、医疗设备、通讯系统等多个领域的高要求应用场合。

    技术参数


    - 构造:
    - 导体:20(7/28)AWG镀锡铜线
    - 绝缘层:0.016英寸厚的PVC材料
    - 护套:0.032英寸厚的PVC材料,颜色包括石墨色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色等
    - 防护层:铝/聚酯箔,双面各覆盖20%重叠
    - 排线:内部至外部排列的20个组件
    - 电气特性:
    - 温度范围:-30到105°C
    - 电压等级:300 VRMS
    - 电容:每英尺39pF,导体对导体
    - 接地电容:每英尺70pF
    - 电感:每英尺0.19μH
    - 导体电阻:20°C时每1000英尺10.2Ω
    - 外护层电阻:20°C时每1000英尺6.9Ω
    - 物理及机械特性:
    - 弯曲半径:电缆直径的10倍
    - 拉伸强度:最大拉力184磅
    - 阳光抵抗:是

    产品特点和优势


    1. 高可靠性:具有出色的屏蔽性能,可以有效防止电磁干扰,确保数据传输的稳定性。
    2. 宽温度适应性:可以在-30到105°C的宽广温度范围内工作,适合多种工业环境。
    3. 环境保护:符合RoHS和REACH标准,无有害物质,环保安全。
    4. 耐用性:油耐性保护层,可抵抗恶劣的工作环境。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、医疗设备和通信系统中。例如,在工业机器人中,可以用于连接控制模块和传感器,保证数据传输的可靠性和稳定性。对于长期暴露于高温或油污环境的应用,需要注意防护层的耐用性,并定期检查其完整性。
    使用建议:
    - 在安装时注意避免剧烈弯曲,以保持电缆的灵活性和使用寿命。
    - 定期检查电缆的完整性,特别是在油污环境中使用时。
    - 使用合适的工具进行布线,减少不必要的应力和磨损。

    兼容性和支持


    Alpha Wire提供了全面的技术支持和服务,包括安装指导和技术咨询。此外,该产品已通过UL、CSA和IEC等多项国际认证,确保其在不同国家和地区的广泛应用。

    常见问题与解决方案


    1. 问题:电缆在弯曲后出现断裂。
    - 解决方案:请确保弯曲半径不小于电缆直径的10倍,减少过度弯曲的情况。

    2. 问题:电缆在油污环境中使用后出现损坏。
    - 解决方案:选择油耐性更高的电缆型号,并定期检查电缆的完整性。

    总结和推荐


    Alpha Wire 5470/20C电缆是一款高性能的电线电缆组件,具备优异的电气特性和物理机械性能。其高屏蔽性能、宽温度适应性和环境保护特性使其在各种工业应用中表现出色。综合考虑产品的特点和市场应用需求,强烈推荐此款产品给需要高质量电线电缆的客户。
    如有任何疑问或需要进一步的支持,建议直接联系Alpha Wire的客服部门。

5470/20C SL005参数

参数
100.0' (30.5m)
零件状态 在售

5470/20C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5470/20C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5470/20C SL005 5470/20C SL005数据手册

5470/20C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
